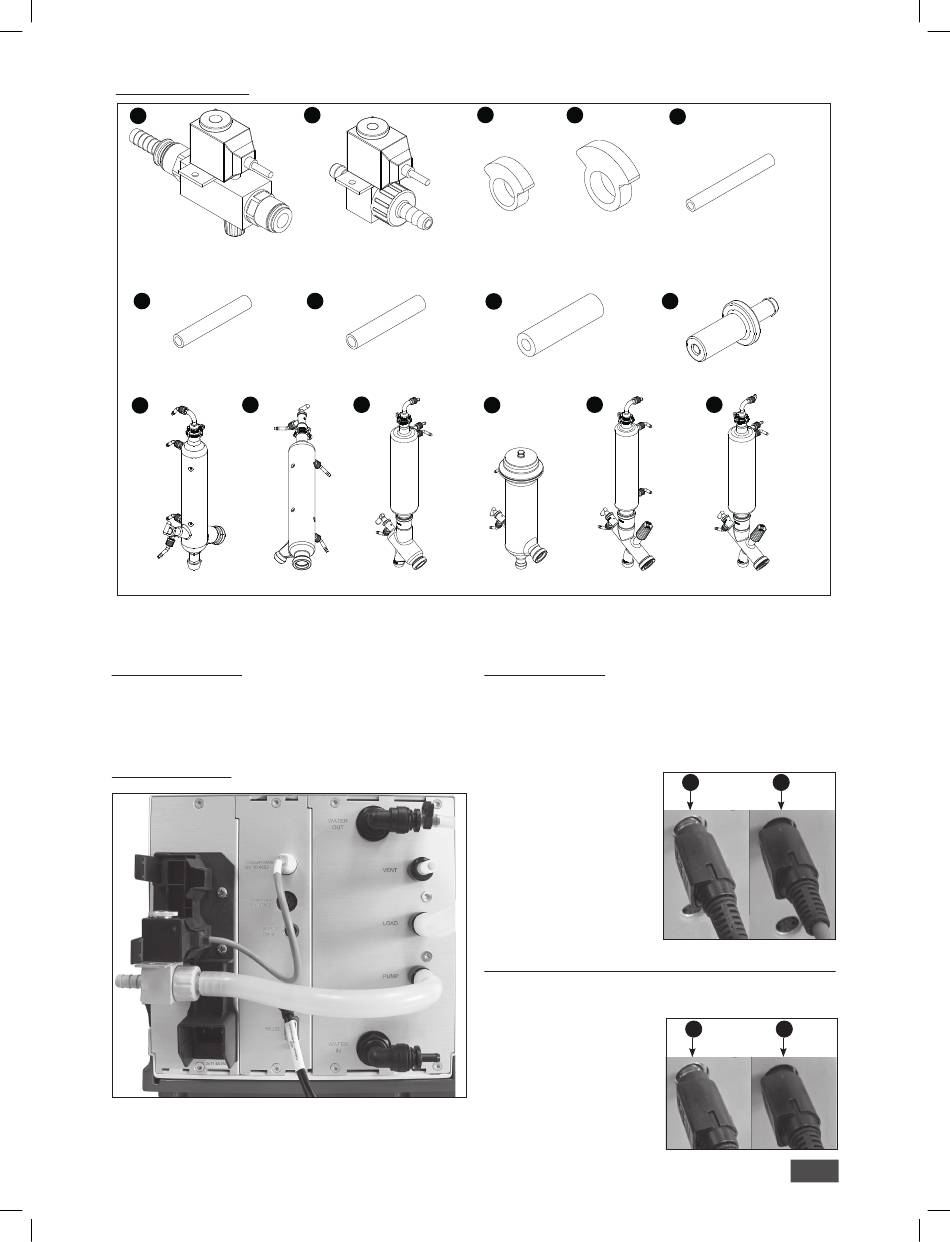

Tendido de mangueras
1
Válvula de agua RV 10.5001
(opcional)
6
Manguera de silicona
(diámetro interno 6 mm) para agua
10
10
RV 10.2_20
RV 10.1_10
Nota: Observe las indicaciones del apartado "Planos para la conexión de las mangueras", incluido en la página 232.
Operación RV 10 control
• Coloque la válvula de vacío RV 10.4002 en el soporte previsto a
tal efecto y conecte la manguera de vacío a la válvula.
Conexión RV 10.4002
3
2
Válvula electromagnética
Abrazadera de manguera
de vacío RV 10.4002
para mangueras de silicona
Pos. 5, 6 y 7
7
Manguera de silicona
(diámetro interno 7 mm) para agua
10 10
RV 10.3_30
Operación RV 10 auto
• Para una regulación del vacío con una bomba regulada por
• Conecte el cable del regulador de la bomba al regulador RV 10.
Nota: Al conectar el cable del
regulador de la bomba, asegú-
rese de que el conector rápido
situado dentro de la conexión
de cables de dicho regulador
se encuentre en la posición de
parada.
Conexión de los sensores de medición de temperatura RV10 (dT)
• Conecte el sensor de medición de la temperatura en la toma
Nota: Al conectar el sensor de
temperatura, asegúrese de que
el conector rápido situado de la
conexión del sensor de tempera-
tura del regulador de la bomba
se encuentre en la posición de
parada.
4
Abrazadera de manguera
para mangueras de vacío
Pos. 8
8 9
Tubo de vacío
Pieza de conexión para válvula de agua
10
RV 10.4_40 RV 10.5_50
velocidad no se necesita ninguna válvula adicional. Conecte la
manguera de aspiración de la bomba directamente a la conexi-
ón de la manguera del sensor de presión.
inferior (dT). Observe las indicaciones de la flecha.
5
Manguera de silicona
(diámetro interno 5 mm)
para agua
10
RV 10.6_60




