Con l'evaporatore rotante RV 10 control possono essere condotti,
oltre a tutte le operazioni di evaporazione manuali e semiauto-
matiche, anche processi di evaporazione totalmente automatici
o a quantità controllata. A tale scopo, l'apparecchio è dotato di
serie di un controller del vuoto, sensori di misura della temperatu-
ra differenziale dell'acqua di raffreddamento e di un misuratore di
portata dell'acqua di raffreddamento. Con il controller del vuoto
integrato è possibile regolare il vuoto su 2 punti o in modalità
con pompa a controllo di velocità. L'apparecchio è concepito per
il funzionamento su un'alimentazione di acqua di raffreddamen-
to (per es. termostato di laboratorio), ma può essere utilizzato
anche su conduttura dell'acqua dell'acquedotto. Rispettare i dati
tecnici riguardo a pressione e temperatura costante dell'acqua di
raffreddamento e portata, nonché le norme specifiche del paese
di utilizzo.
In caso di utilizzo su una conduttura dell'acqua dell'acquedotto si
consiglia la valvola a farfalla per l'acqua RV 10.5001!
Con questa valvola è possibile impostare la portata dell'acqua di
raffreddamento e interrompere automaticamente l'alimentazione
di acqua di raffreddamento dopo una distillazione.
Con il filtro dell'acqua RV 10.5002 è possibile impedire l'afflusso
RV 10 control
Il set di vetreria viene evacuato mediante la pompa per vuoto. La
pompa per vuoto gira a una velocità costante che di norma non
è regolabile.
Al raggiungimento del valore nominale la linea di aspirazione vi-
ene interrotta. Proprio per via della differenza temporale minima
a partire dal rilevamento del valore di pressione, della compensa-
zione del valore nominale per il collegamento di una valvola del
vuoto e della potenza di aspirazione del sistema di generazione del
vuoto, il valore risulta leggermente inferiore al valore nominale im-
postato. Se la pressione del sistema aumenta nuovamente per via
del tasso di perdita naturale, la valvola apre la linea di aspirazione.
Di norma la frequenza di commutazione e la precisione possono
essere stabilite mediante l'impostazione dell'isteresi.
Con l'unità di controllo pompa VC 2.4 collegata viene inoltre
disattivata e attivata l'alimentazione di tensione della pompa in
modo corrispondente. Ciò riduce la rumorosità e aumenta la du-
rata delle membrane della pompa e del motore.
Il valore reale fluttua attorno al valore nominale per il valore
dell'isteresi impostata.
Con la "regolazione a due punti" è possibile il riconoscimento au-
tomatico esatto del punto di ebollizione.

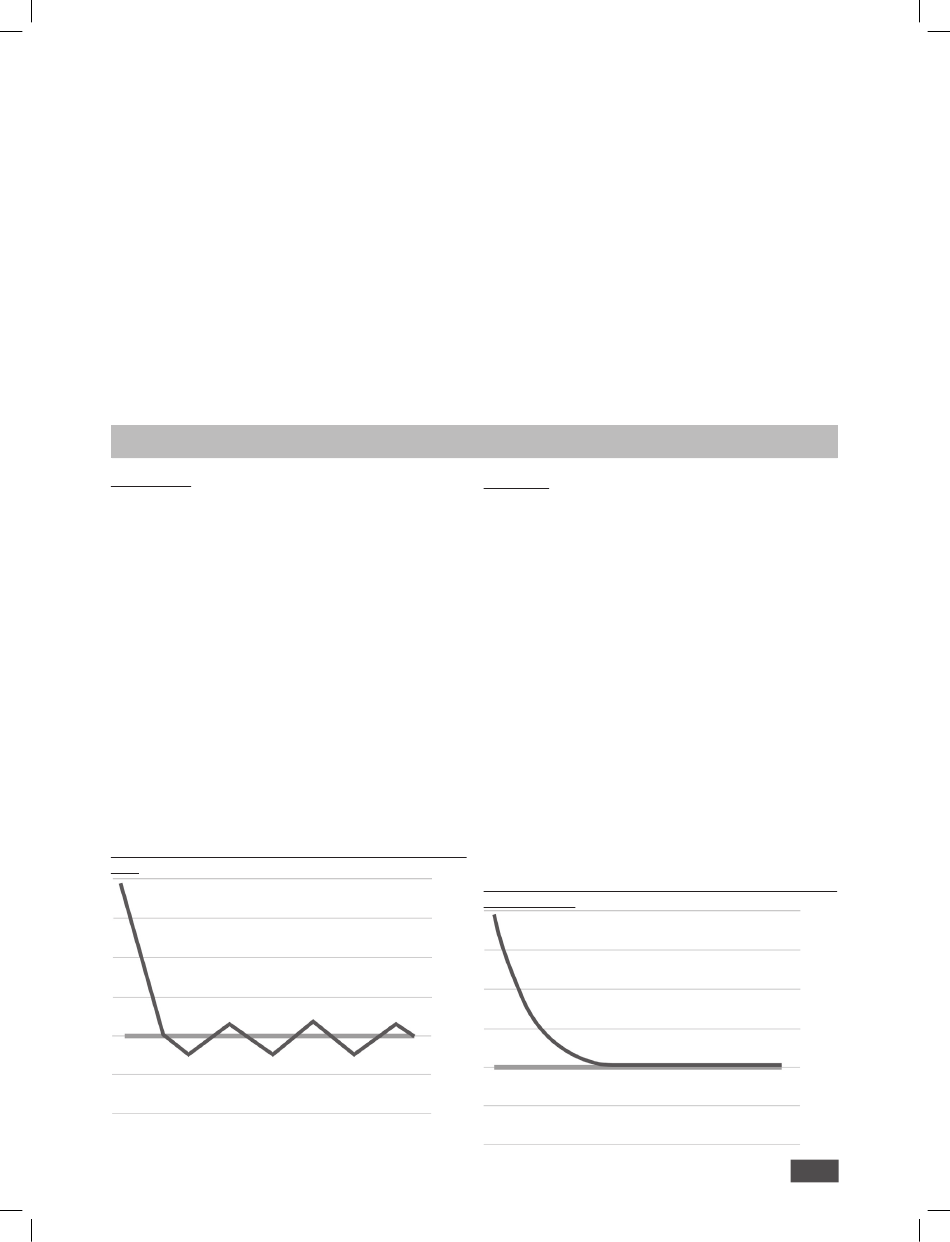

Rappresentazione schematica di una regolazione del vuoto a 2
punti
di particelle di sporcizia dell'acqua dell'acquedotto alle valvole.
Per la riduzione della pressione si consiglia la valvola di regolazione
della pressione
Montare RV 10.5003 nella conduttura direttamente dopo il punto
di prelievo.
Distillazione automatica in base al volume: L'apparecchiatura
deve essere portata alla temperatura d'esercizio, raggiungibile
mediante una distillazione di prova.
RV 10 auto: L'evaporatore rotante è dotato di serie di una pompa
a controllo di velocità, una valvola di sfiato interna e una camera
di misurazione della pressione.
RV 10 control (per il vuoto): La regolazione del vuoto esterna
bipolare è disponibile anche per le applicazioni per le quali esiste
un impianto del vuoto aziendale. Deve essere utilizzata la valvola
del vuoto RV 10.4002.

Regolazione del vuoto

RV 10 auto
Le imprecisioni della regolazione a 2 punti vengono evitate con la
regolazione del vuoto in base alla velocità.
Per la regolazione del vuoto in base alla velocità è tuttavia ne-
cessaria una pompa per vuoto a velocità pilotabile; la valvola del
vuoto RV 10.4002 non è necessaria e non può essere collegata!
Collegare a tale scopo la pompa per vuoto (per es. la pompa IKA
Vacstar digital) all'interfaccia sul retro dell'evaporatore rotante.
Con questo tipo di regolazione la velocità della pompa, e quindi la
sua potenza di aspirazione, viene ridotta più il valore di pressione
misurato si avvicina al valore nominale.
Una volta raggiunto il valore nominale, la pompa funziona ancora
in base al tasso di perdite.
Sono così possibili un funzionamento più silenzioso e una regola-
zione del vuoto più precisa.
La regolazione del vuoto in base alla velocità viene automatica-
mente impostata su RV 10 non appena viene collegata un'idonea
pompa per vuoto.
Con questo tipo di regolazione è possibile il riconoscimento auto-
matico del punto di ebollizione, ovvero nella modalità automatica
il sistema cerca e mantiene il punto di ebollizione del solvente.
Poiché, diversamente dalla distillazione in base al volume, il solvente
non deve essere noto nel riconoscimento automatico del punto di
ebollizione, queste diverse modalità di lavoro si escludono a vicenda.
Rappresentazione schematica di una regolazione del vuoto in
base alla velocità
