Avec l'évaporateur rotatif RV 10 control, il est possible d'effectuer,
outre toutes les opérations d'évaporation manuelles et semi-au-
tomatiques, également les procédés d'évaporation entièrement
automatiques et en fonction de la quantité. Pour cela, l'appareil
est équipé par défaut d'un contrôleur de vide, d'une sonde de
mesure de la température du réfrigérant et d'un débitmètre de
réfrigérant. Grâce au contrôle de vide intégré, le vide peut être
régulé en mode à 2 points comme en mode pompe à vitesse de
rotation régulée. L'appareil est conçu pour le fonctionnement sur
une alimentation en réfrigérant (p. ex. thermostat de laboratoire),
mais peut aussi être branché sur une conduite d'eau. Suivez les ca-
ractéristiques techniques concernant la pression du réfrigérant, la
constance de la température et le débit, tout comme d'autres
prescriptions nationales.
Pour le fonctionnement sur une conduite d'eau, nous recomman-
dons l'utilisation de la vanne d'étranglement d'eau RV10 5001 !
Cette vanne permet de régler le débit du réfrigérant ainsi que
d'interrompre automatiquement l'alimentation en réfrigérant ap-
rès une distillation.
RV 10 control
La verrerie est évacuée à l'aide de la pompe à vide. La pompe à
vide fonctionn à vitesse de rotation constante, qui en général
n'est pas réglable.
Une fois la valeur de consigne atteinte, la conduite d'aspiration
est fermée. En raison du délai minimal entre la détection de la
valeur de pression et la comparaison avec la valeur théorique pour
commuter une vanne de vide ainsi que la puissance d'aspiration
du système générant le vide, la valeur théorique définie n'est pas
tout à fait atteinte. Si la pression augmente encore dans le sys-
tème en raison du taux de fuite naturel, la vanne ouvre la conduite
d'aspiration.
En général, la fréquence de commutation et la précision peuvent
être modifiées en réglant l'hystérésis.
Lorsque la commande de pompe VC 2.4 est raccordée,
l'alimentation en tension de la pompe est également désactivée et
activée selon la commutation. Cela réduit les nuisances sonores et
accroît la durée de vie des membranes de la pompe et du moteur.
La valeur réelle oscille autour de la valeur de consigne à hauteur
de l'hystérésis réglée.
Avec la régulation à 2 points, la détection automatique du point
d'ébullition n'est pas possible..

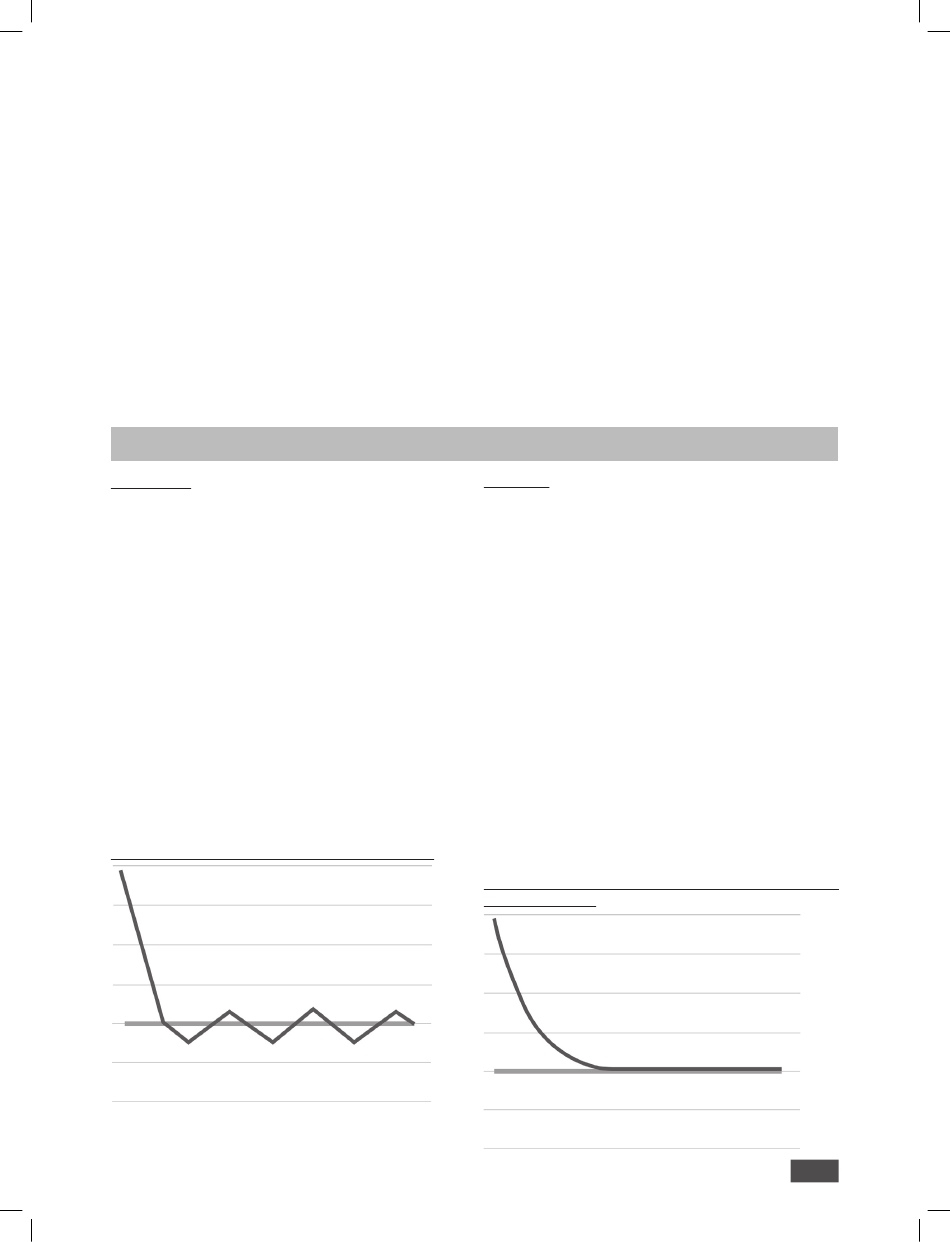

Illustration schématique d'une régulation du vide à 2 points
Avec le filtre à eau RV 10 5002, il est possible de retenir les par-
ticules de saletés hors de la conduite d'eau en amont de la tech-
nique de soupape. Pour réduire la pression, nous recommandons
de placer la vanne de régulation de pression RV 10 5003 dans la
conduite, directement après le point de prélèvement.
Distillation automatisée en fonction du volume : l'appareil
doit être amené à la température de fonctionnement. C'est ce que
permet de faire une distillation d'essai.
RV 10 auto: L'évaporateur rotatif est équipé en standard d'une
pompe à vitesse de rotation variable, d'une vanne de ventilation
interne et d'une chambre de mesure de la pression.
RV 10 control (for vacuum): La régulation externe du vide, à
deux pôles, est également disponible pour l'application pour la-
quelle une installation de vide maison est à disposition. La vanne
de vide RV 10.4002 doit être utilisée.
Régulation du vide
RV 10 auto
Les imprécisions de la régulation à 2 points sont évitées avec la
régulation du vide en fonction de la vitesse de rotation.
Toutefois, pour la régulation du vide en fonction de la vitesse de
rotation, il faut une pompe à vide à vitesse de rotation réglable, la
vanne de vide RV10.4002 n'est pas nécessaire et ne doit pas être
raccordée ! Pour cela, raccorder la pompe à vide (p. ex. IKA Vacstar
digital pump) au raccord situé au dos de l'évaporateur rotatif.
Avec ce type de régulation, la vitesse de rotation de la pompe, et
donc sa puissance d'aspiration, baisse à mesure que la valeur de
pression mesurée s'approche de la valeur de consigne.
Une fois la valeur de consigne atteinte, la pompe ne tourne plus
qu'en fonction du taux de fuite..
Un travail plus silencieux et une régulation plus précise sont possibles.
La régulation du vide en fonction de la vitesse de rotation se règle
automatiquement sur le RV 10 control, dès qu'une pompe à vide
adaptée est raccordée.
Avec ce type de régulation, la détection automatique du point
d'ébullition est impossible, ce qui signifie que le système recherche
et maintient en mode automatique le point d'ébullition du solvant.
Comme, contrairement à la distillation en fonction du volume, le
solvant ne doit pas forcément être connu pour la détection au-
tomatique du point d'ébullition, ces modes de travail s'excluent
mutuellement.
Illustration schématique d'une régulation du vide en fonction de
la vitesse de rotation
