Acqua

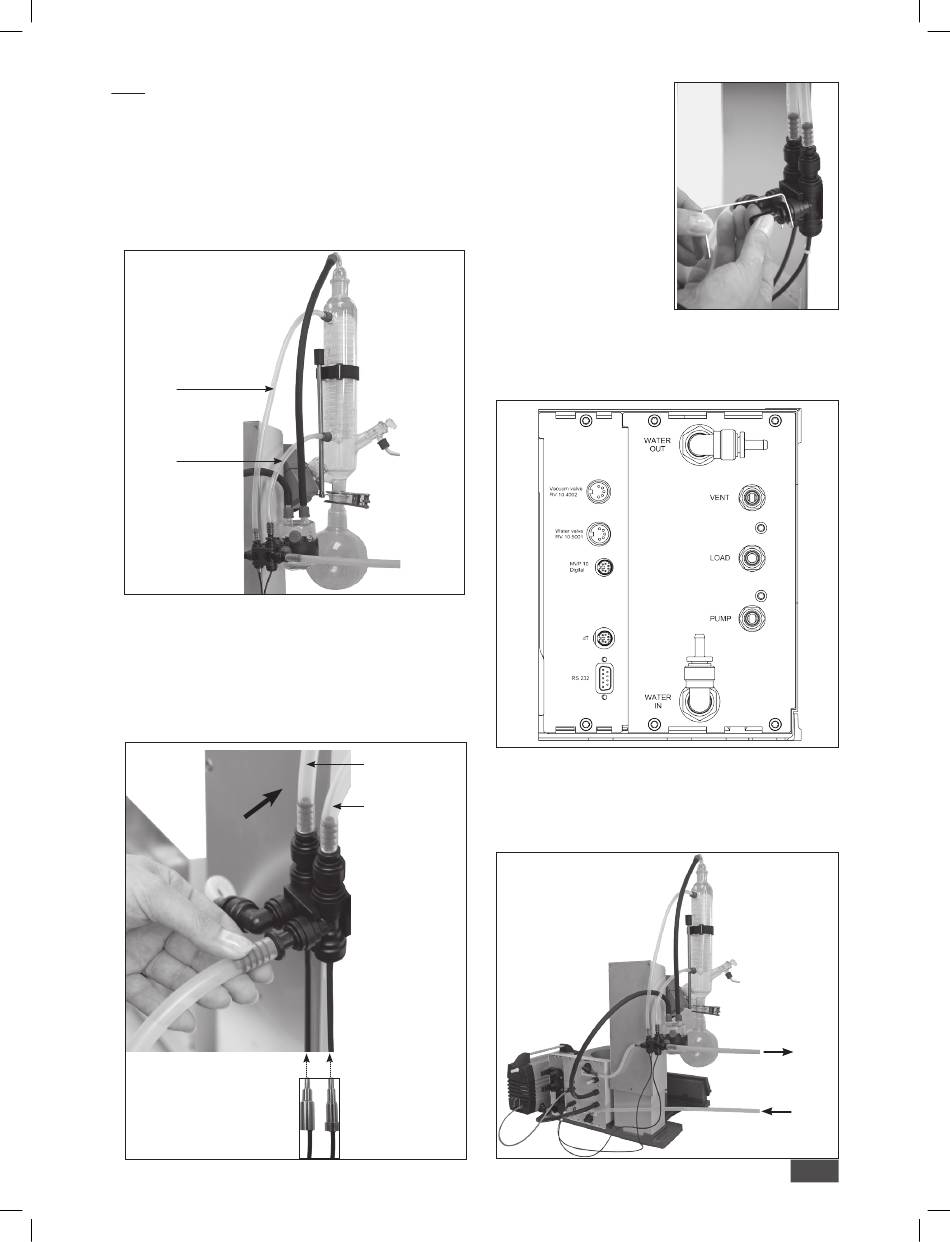

• Collegare l'alimentazione dell'acqua al proprio approvvigiona-
mento idrico (con valvola a farfalla acqua opzionale RV 10.5001).
Rispettare i dati tecnici riguardanti l'approvvigionamento idrico.
La valvola a farfalla per l'acqua RV 10.5001 non è adatta al fun-
zionamento sul gruppo di refrigerazione in quanto il flusso viene
ridotto in modo troppo intenso.
• Collegare i tubi flessibili dell'acqua al condensatore refrigerato
in vetro (tubo corto (1) = scarico inferiore, tubo lungo (2) =
alimentazione superiore) e fissarli.
2
1
• Collegare il tubo flessibile di scarico dell'acqua fornito innestando
il nipplo nella presa di collegamento fino alla battuta.
Nota: Prestare attenzione
dell'alimentazione e dello scarico del condensatore refrigerato.
Se i tubi flessibili di alimentazione o di scarico dell'acqua non ven-
gono montati conformemente alle istruzioni o alla figura non è pos-
sibile effettuare distillazioni automatiche in quanto vengono rilevati
valori non corretti della temperatura di alimentazione o di scarico.
• Allentare il collegamento dei
• Inserire il cavo di collegamento della valvola (RV 10.5001 o RV
al corretto collegamento
Alimentazione
condensatore
• Collegare l'attacco LOAD alla bottiglia di Woulff e il flacone di
refrigerato
Scarico conden-
satore refrigerato
tubi flessibili con l'impugnatura
compresa nella dotazione.
10.4002) nella presa prevista. Collegare la pompa per vuoto a
controllo di velocità. RV 10 control passa automaticamente alla
modalità di regolazione del vuoto a controllo di velocità.
condensato e l'attacco del vuoto del condensatore refrigerato
con i tubi flessibili del vuoto compresi nella dotazione di fornitura.
Il vuoto va sempre collegato all'attacco più alto del condensatore
refrigerato.
Acqua in uscita
Acqua in entrata
