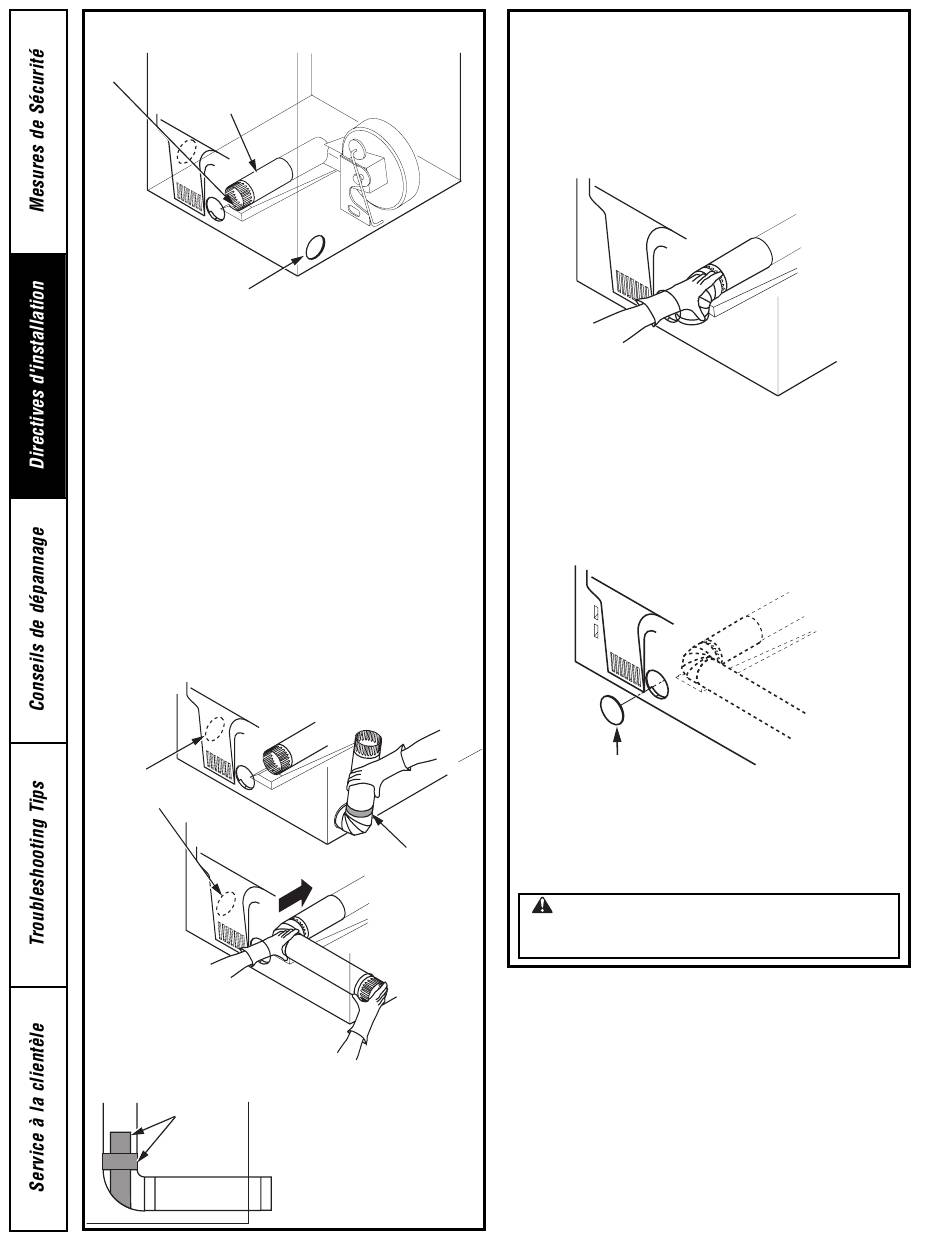

AJOUT D'UNE SECTION DE CONDUIT
TROU DE
FIXATION
SECTION «A»
ÉVACUATION PAR LE
CÔTÉ GAUCHE OU DROIT
Raccordez la section coupée de conduit (A) au boîtier du ventilateur.
Assurez-vous que la section de conduit est placée vis-à-vis de la
languette dans la base de l'appareil. À l'aide de la vis que vous avez
conservée, fixez le conduit en place en vissant la vis dans la languette
de la base de la sécheuse.
AJOUT D'UN COUDE ET D'UNE SECTION DE
CONDUIT POUR L'ÉVACUATION PAR LE CÔTÉ
GAUCHE OU DROIT DE LA SÉCHEUSE
• Assemblez au préalable une section de conduit de 10 cm (4 po)
à un coude de 10 cm (4 po). Scellez le joint à l'aide de ruban
gommé pour conduit.
• Insérez le conduit assemblé, le coude en premier, dans
l'ouverture latérale et raccordez le coude au conduit interne de la
sécheuse.
ATTENTION : Faites attention de ne pas tirer ou
endommager les fils électriques à l'intérieur de la
sécheuse lorsque vous insérez le conduit.
LE CONDUIT PEUT
ÊTRE INSTALLÉ DU
CÔTÉ GAUCHE OU
DROIT
• Appliquez du ruban gommé pour conduit, comme indiqué dans
l'illustration, sur le joint entre le conduit interne et le coude.
RUBAN
POUR
CONDUIT
RUBAN POUR
CONDUIT
ATTENTION :
Les joints du conduit interne
doivent être scellés à l'aide
de ruban gommé. Sinon, ils
peuvent se séparer et
présenter un risque pour la
sécurité.
ÉVACUATION PAR LE CÔTÉ GAUCHE OU DROIT
OU PAR LE DESSOUS DE LA SÉCHEUSE
• Insérez le coude par l'ouverture à l'arrière de l'appareil, et
raccordez-le au conduit interne de la sécheuse.
• Appliquez du ruban gommé pour conduit sur le joint
entre le conduit interne de la sécheuse et le coude,
comme illustré à la page au-dessus.
ATTENTION :
Les joints du conduit interne doivent être scellés au
moyen de ruban gommé pour conduit. Sinon, ils peuvent
se séparer et présenter un risque pour la sécurité.
INSTALLATION D'UNE PLAQUE D'OBTURATION
À L'ARRIÈRE DE L'APPAREIL (ÉVACUATION PAR
LES CÔTÉS ET LE DESSOUS)
PLAQUE
(ENSEMBLE WE1M454)
Raccordez les coudes et les conduits en métal pour terminer le
système d'évacuation. Recouvrez l'ouverture à l'arrière à l'aide
d'une plaque d'obturation (ensemble WE1M454) que vous pouvez
vous procurer auprès de votre réparateur. Installez la sécheuse à
son emplacement final.
AVERTISSEMENT – NE LAISSEZ JAMAIS
L'OUVERTURE NON RECOUVERTE À
L'ARRIÈRE DE L'APPAREIL.
Pour toutes questions sur l'installation,
composer : 1-800-561-3344
500A280P019 2-01 ON
10
(ENSEMBLE WE1M454)
