3.2.2 Schalttafeleinbau, Einbaumaße
X

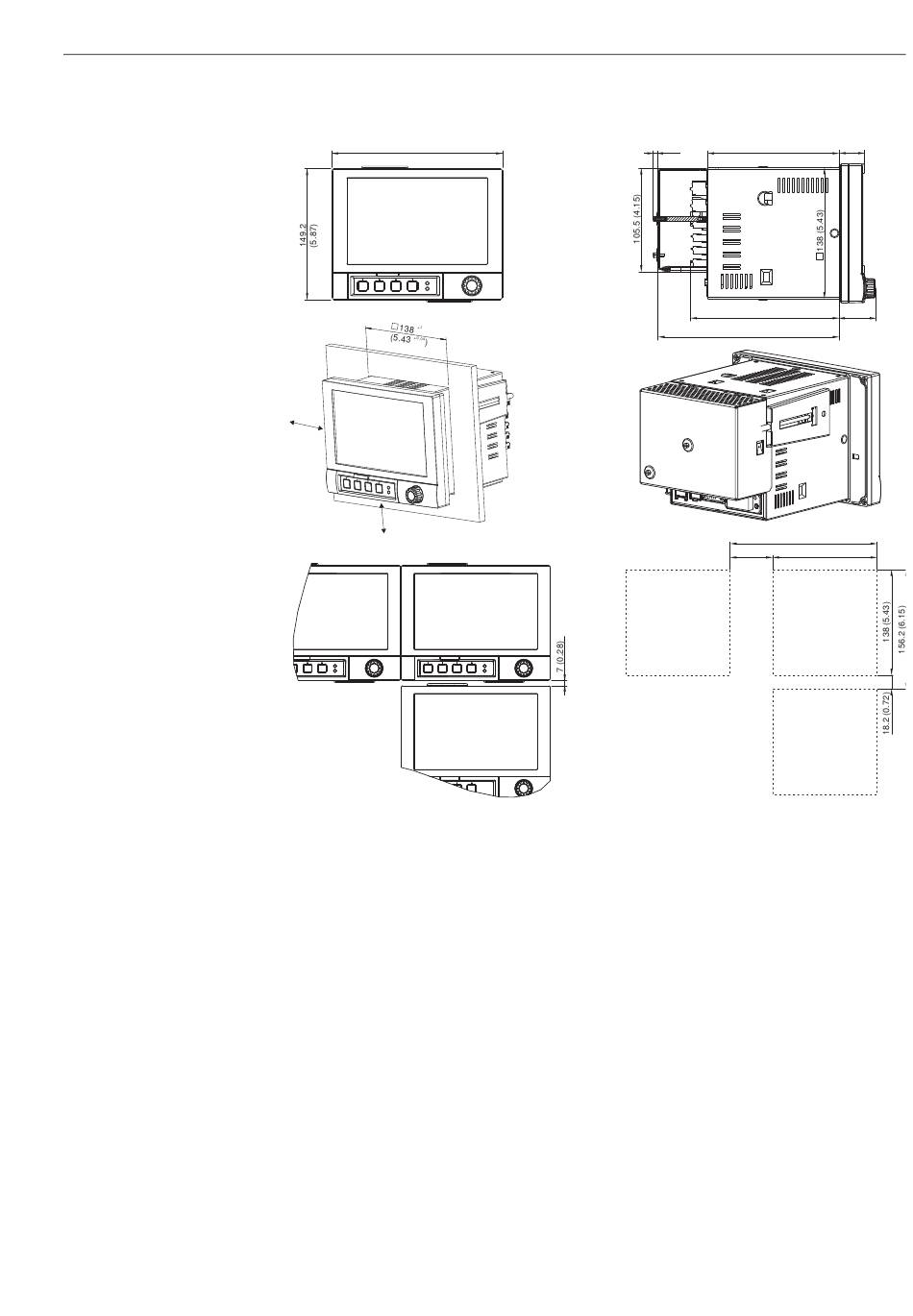

Abb. 2: Schalttafeleinbau und Einbaumaße. Alle Angaben in mm bzw. (Inch)
• Einbautiefe ohne Klemmenabdeckung: ca. 158 mm (6,22") (inkl. Anschlussklemmen und Befes-
tigungsspangen)
• Einbautiefe mit Klemmenabdeckung: ca. 197 mm (7,76")
• Schalttafelausschnitt: 138
• Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58")
• Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen
• Befestigung nach DIN 43 834
1. Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt. Zur Vermeidung von Wär-
mestaus empfehlen wir einen Abstand von >15 mm (>0,59 inch) zu Wänden und anderen
Geräten.
2. Das Gerät waagrecht halten und die beiden Befestigungsspangen in gegenüberliegende Aus-
sparungen einhängen (entweder auf Gehäuseseite links und rechts, oder Ober- und Unter-
seite).
3. Die Schrauben der Befestigungsspangen gleichmäßig mit einem Schraubendreher anziehen, so
dass eine sichere Abdichtung zur Schalttafel gewährleistet ist (Drehmoment: 100 Ncm).
!
Hinweis!
• Eine Anreihbarkeit der Geräte in Y-Richtung (vertikal übereinander) ist nur mit einem Abstand
von min. 7 mm (0,28 inch) zwischen den Geräten möglich.
195.2
(7.69)
Y
+1 +1
x 138 mm (5,43
5 141 (5.55)
(0.2)
157.8 (6.21)
192 (7.56)
58.2 (2.29)
+0,04 +0,04
x 5,43 ")
Montage
23.3 (0.92)
35.1
(1.38)
196.2 (7.72)
138 (5.43)
