4. Mise en service
1
Entraînement (ici
un entraînement
linéaire de type
DGP...-...)
Festo P.BE-SPC11-SYS-FR fr 0012NH
Exemple : Position cible = Pos. 2
P.01
1
P.01

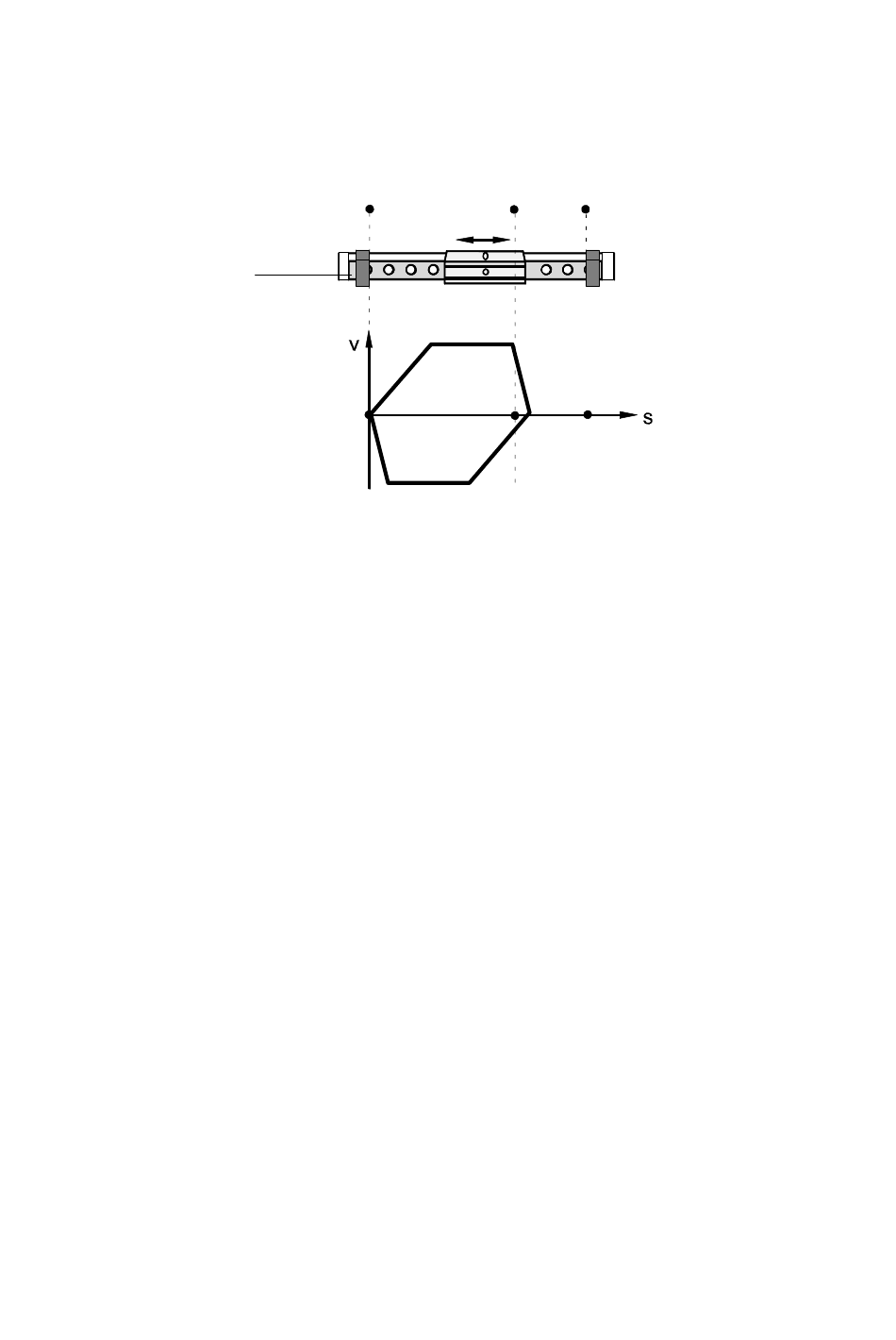

Fig. 4/7: Changement de direction anticipé (exemple avec
un entraînement linéaire)
Si nécessaire, la sortie signalant que la charge a atteint la
position médiane (ici S3) peut être raccordée directement à
l'entrée correspondante (ici E1, pour P.01).
P.02
P.03
P.02
P.03
