3. Installation
1
Course restante
2
Course utile élec-
trique (course
utilisable)
3
Course utile
mécanique
(course possible)

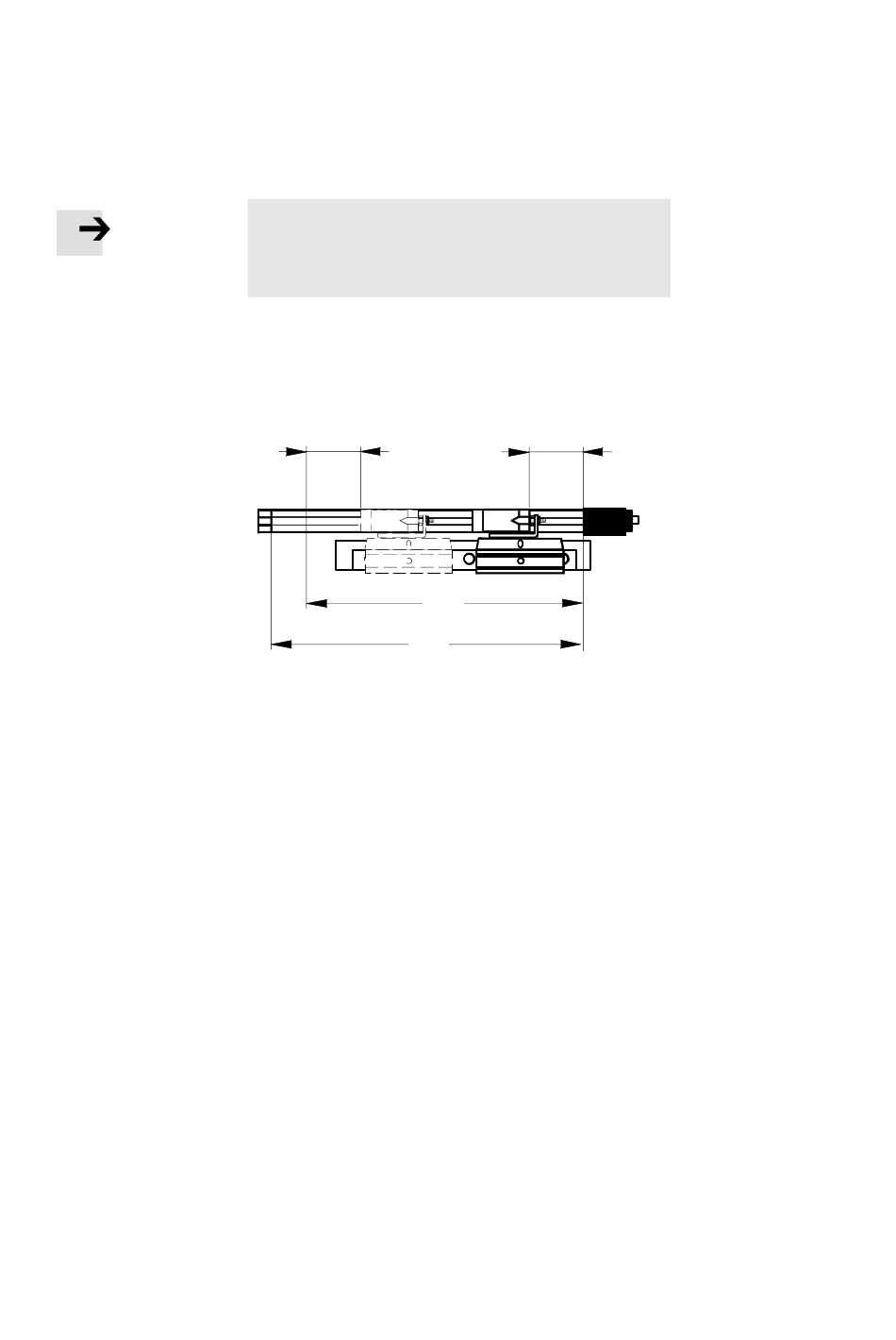

Fig. 3/6: Course utilisable pour le type MME-MTS-...-AIF
Festo P.BE-SPC11-SYS-FR fr 0012NH
Pour le type MME-MTS-...-AIF :
Note
La course utile mécanique (course possible) du système
de mesure de type MME-MTS-...-AIF est supérieure à la
course utile électrique (course utilisable).
Installer le système de mesure de type MME-MTS-...-AIF de
sorte que la course utile électrique (voir désignation MME-
MTS-...-AIF) du système de mesure soit symétrique par rap-
port à la course totale du vérin.
1
1
2
3
3-13
