6.6 Reassembly
Ceci estime la position de la turbine quand elle est positionnée à 0,38 mm (0,015 in.) du corps.
Effectuer un ajustement final de la turbine après avoir installé la turbine dans le corps.
6. Vérifier le faux-rond de la roue (101).
Vérifier les extrémités d'aube une à une. Si la valeur totale de l'indicateur est supérieure à 0.13
mm (0.005 po), déterminer la cause et corriger le problème avant de poursuivre.

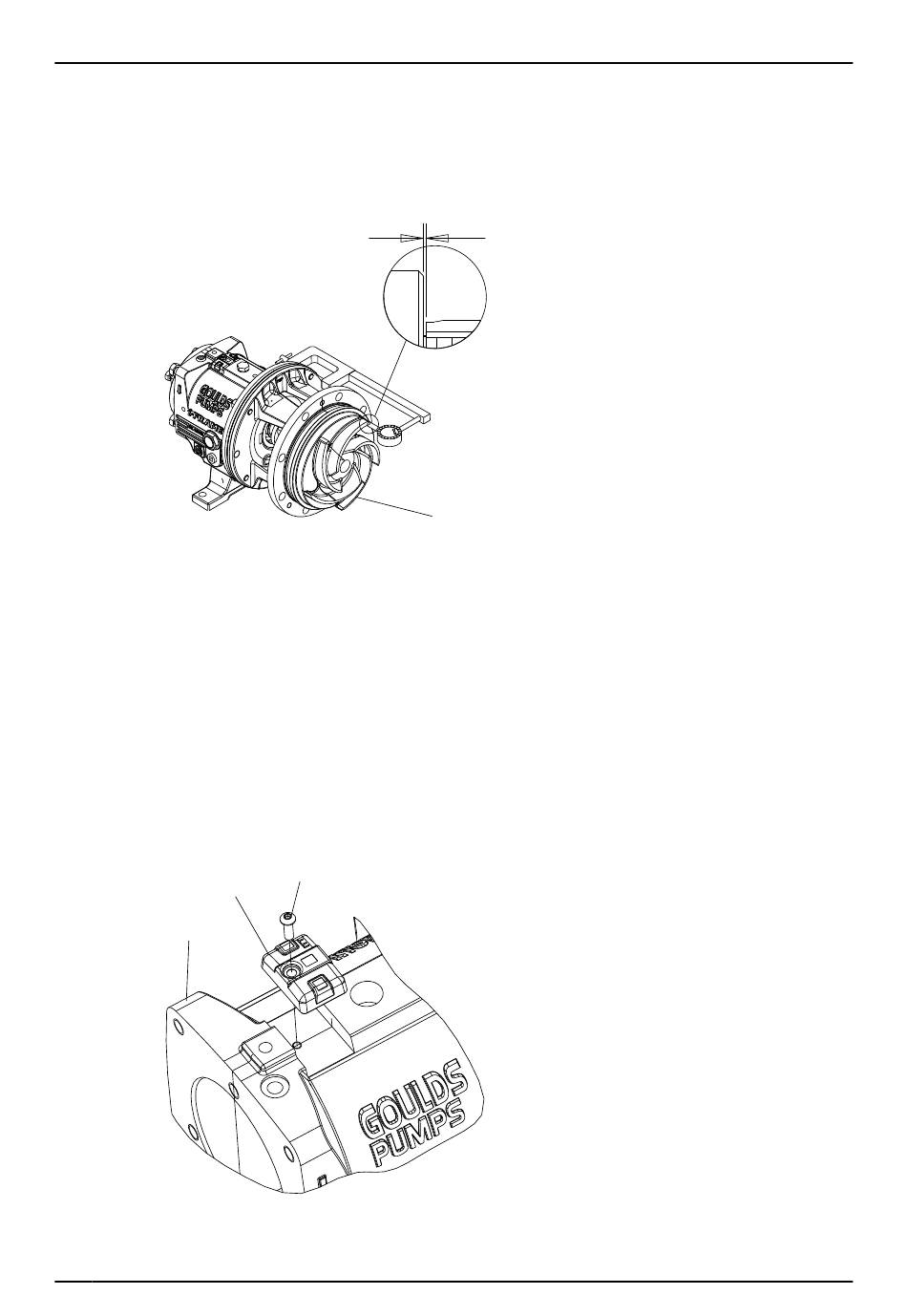

No de graphique 136: Vérifiez le faux rond de la roue
Pour plus d'informations sur la manière de définir les jeux de la turbine, consulter les sections Con-
trôles du jeu de la turbine et Configuration du jeu de la turbine dans Mise en service, démarrage,
utilisation et mise à l'arrêt.
6.6.13 Fixation du moniteur de bon fonctionnement d'équipement i-
®
ALERT 2 à la pompe
Outils nécessaires :
• Clé mâle hexagonale 5/32 po
1. Fixer le moniteur de surveillance (761B) au cadre de roulement (228A) en utilisant la vis à tête
hexagonale (372T) fournie.
761B
228A
No de graphique 137: Fixation du moniteur de surveillance au cadre
2. Serrer la vis à tête hexagonale à 8 Nm (6 ft-lbs).
142
.030
101
372T
