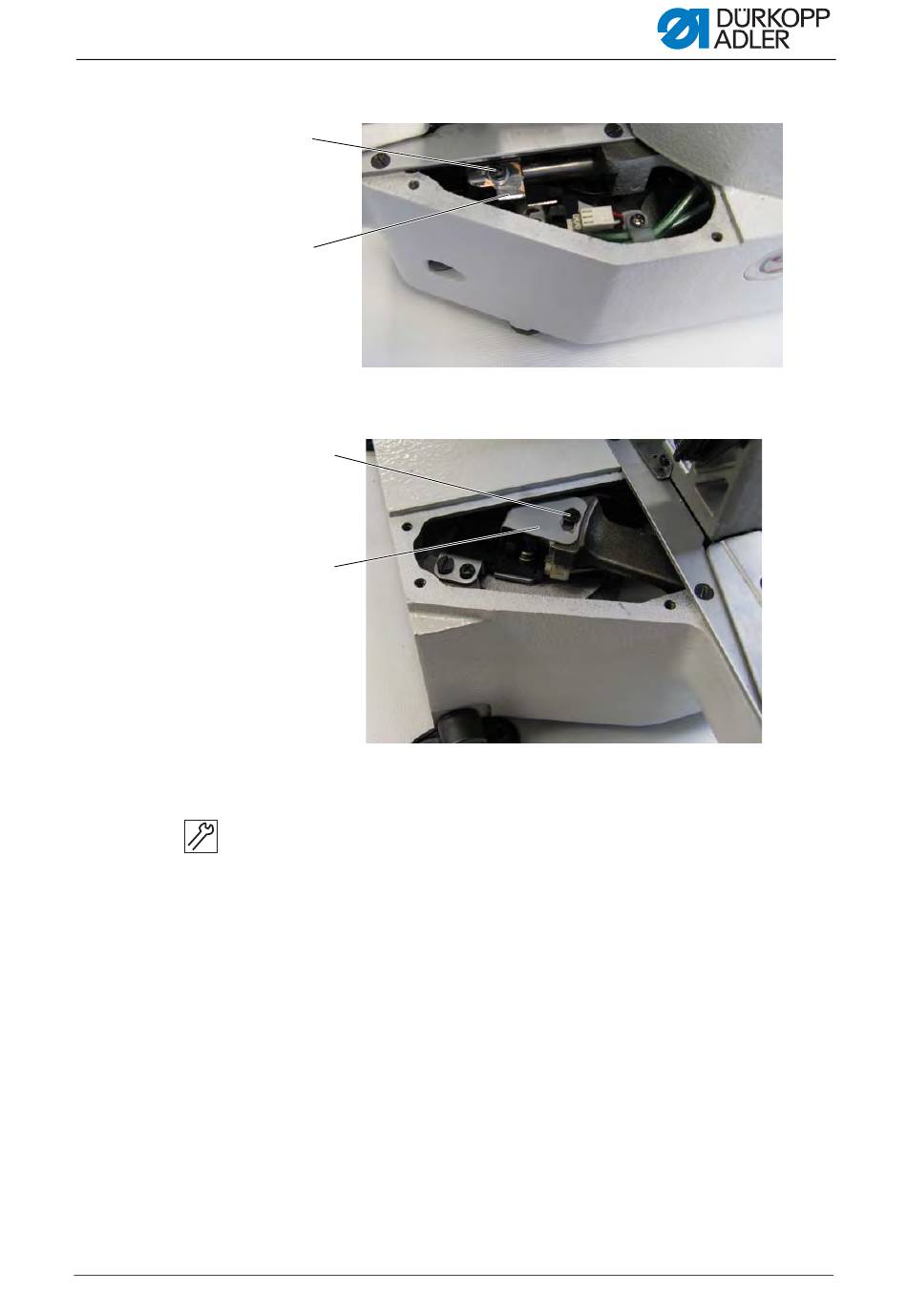

Fig. 14: Régler la plaque de commutation droite
(1) - Vis
Fig. 15: Régler la plaque de commutation gauche
(1) - Vis
Étapes de réglage
1. Desserrer la vis (1).
2. Déplacer la plaque de commutation (2) en conséquence.
3. Ajuster le point zéro à travers l'unité de contrôle.
4. Serrer la vis (1).
5. Effectuer une passe de référence de la machine.
4.3 Plaque de commutation pince pour fil
La plaque de commutation pince pour fil sert de référence à l'unité de con-
trôle pour la pince pour fil. La plaque de commutation est située sous la
plaque à aiguille et son réglage a été effectué à l'usine.
Notice de service 512-211/532-211 - 02.0 - 06/2016
①
②
①
②
(2) - Plaque de commutation droite
(2) - Plaque de commutation gauche
25
