Description du paramètre
14-22 Mod. exploitation
Option:
3
3
[2]
Initiali-
sation
[3]
Mode
boot
14-23 Réglage code de type
Option: Fonction:
Réécriture code de type. Utiliser ce par. pour définir le
code de type correspondant au FC.
14-25 Délais Al./C.limit ?
Range:
60 s
[0 -
*
60 s]
112
Fonction:
pour lancer une exploitation normale
après un essai de la carte de commande.
L'essai est réussi si :
LCP affiche : Carte contrôle OK.
Couper l'alimentation secteur du variateur de
fréquence et enlever le connecteur d'essai. Le
voyant vert de la carte de commande s'allume.
Si l'essai échoue :
LCP affiche : Échec E/S de la carte de commande.
Remplacer le variateur de fréquence ou la carte de
commande. Le voyant rouge de la carte de

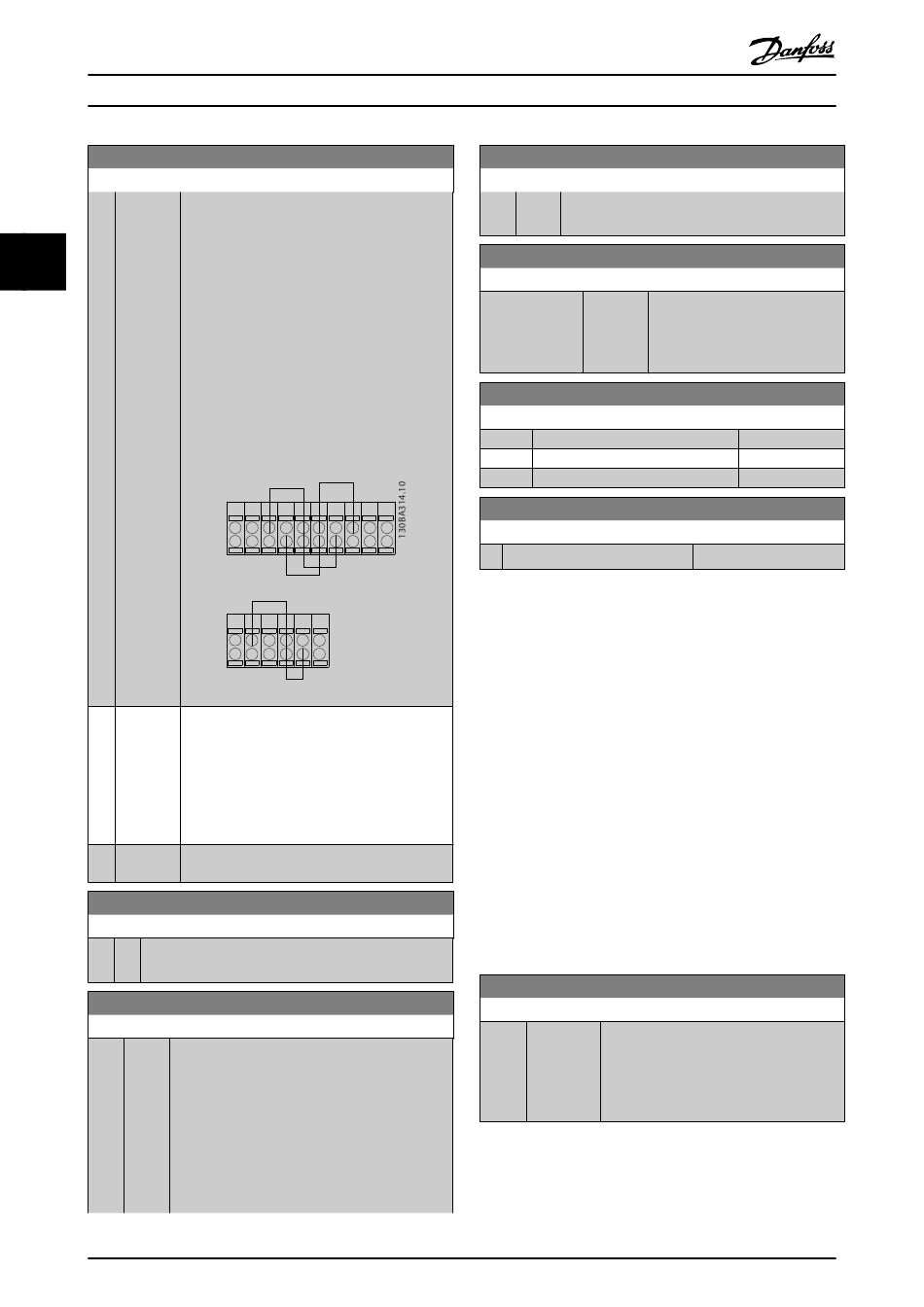

commande s'allume. Pour tester les fiches, relier/
regrouper les bornes suivantes comme indiqué ci-
dessous : (18-27-32), (19-29-33) et (42-53-54).
12
13
18
19
27
29
32
39 42
50
53
54
55
Sélectionner Initialisation [2] pour remettre tous
les paramètres à la valeur par défaut sauf les
15-03 Mise sous tension, 15-04 Surtemp. et
15-05 Surtension. Le variateur de fréquence se
réinitialise à la prochaine mise sous tension.
Le 14-22 Mod. exploitation revient également au
réglage par défaut Fonction. normal [0].
Fonction:
Entrer le délai de déclenchement de la limite de
couple en s. Un avertissement est déclenché lorsque
le couple de sortie atteint les limites de couple
(4-16 Mode moteur limite couple et 4-17 Mode
générateur limite couple). Si cet avertissement de
limite de couple est présent en permanence pour la
période spécifiée dans ce paramètre, le variateur de
fréquence disjoncte. Désactiver le délai de déclen-
chement en réglant le paramètre sur 60 s = Inactif.
MG.11.CB.04 - VLT
Guide de programmation du variateur VLT
14-25 Délais Al./C.limit ?
Range:
14-26 Temps en U limit.
Range:
Application
dependent
14-28 Réglages production
Option:
[0]
*
[1]
[2]
14-29 Code service
33 20
37
Range:
0
[-2147483647 - 2147483647 ]
*
3.14.4 14-3* Ctrl I lim. courant
Le variateur de fréquence comporte un contrôleur de limite
de courant intégré qui est activé lorsque le courant du
moteur et donc le couple dépassent les limites de couple
réglées aux 4-16 Mode moteur limite couple et 4-17 Mode
générateur limite couple.
Si la limite de courant est atteinte en mode moteur ou en
mode générateur, le variateur de fréquence tente de
descendre le plus rapidement possible en dessous des
limites de couple réglées sans perdre le contrôle du moteur.
Pendant que le contrôleur de courant est actif, le variateur
de fréquence peut uniquement être arrêté à l'aide de l'entrée
digitale réglée sur Lâchage [2] ou Roue libre NF [3]. Un signal
sur les bornes 18 à 33 n'est pas actif tant que le variateur de
fréquence ne s'est pas éloigné de la limite de courant.
Si l'on utilise une entrée digitale réglée sur Lâchage [2] ou
Roue libre NF [3], le moteur n'utilise pas le temps de rampe
de décélération puisque le variateur de fréquence est en
roue libre.
14-30 Ctrl.I limite, Gain P
Range:
100 %
*
®
est une marque déposée Danfoss
®
HVAC
Fonction:
La surveillance thermique du variateur de fréquence
reste active.
Fonction:
[0 - 35 s] Un arrêt se produit à l'expiration du
temps indiqué si le variateur de
*
fréquence détecte une surtension
durant le laps de temps retenu.
Aucune action
Reset service
Régler mode de prod
Fonction:
Réservé à l'intervention.
Fonction:
[0 - 500 %] Entrer le gain proportionnel du contrôleur
de la limite de courant. Si une valeur élevée
est sélectionnée, le contrôleur réagit plus
rapidement. Un réglage trop élevé entraîne
une instabilité du contrôleur.
Fonction:
