Remplacement des électrovannes
La station de fluides RoboMix dispose d'un minimum de
4 électrovannes. Si vous disposez d'une 3e vanne de
rinçage ou que des kits de vanne de décharge sont
installés, vous avez des électrovannes (en option)
supplémentaires pour chaque vanne additionnelle.
Voir Tableau 8 et Schémas de principe, page 32.
Pour remplacer une seule électrovanne :
1. Exécutez la Préparation, page 52. Coupez
l'alimentation au niveau du disjoncteur principal.
2. Retirez le couvercle de la carte de commandes
(427). F . 27.
IG
3. Débranchez les 2 fils d'électrovanne de la carte de
commandes (426). Voir le F
électrique du système, page 35. Basculez la carte
de commandes vers le haut et de côté. F

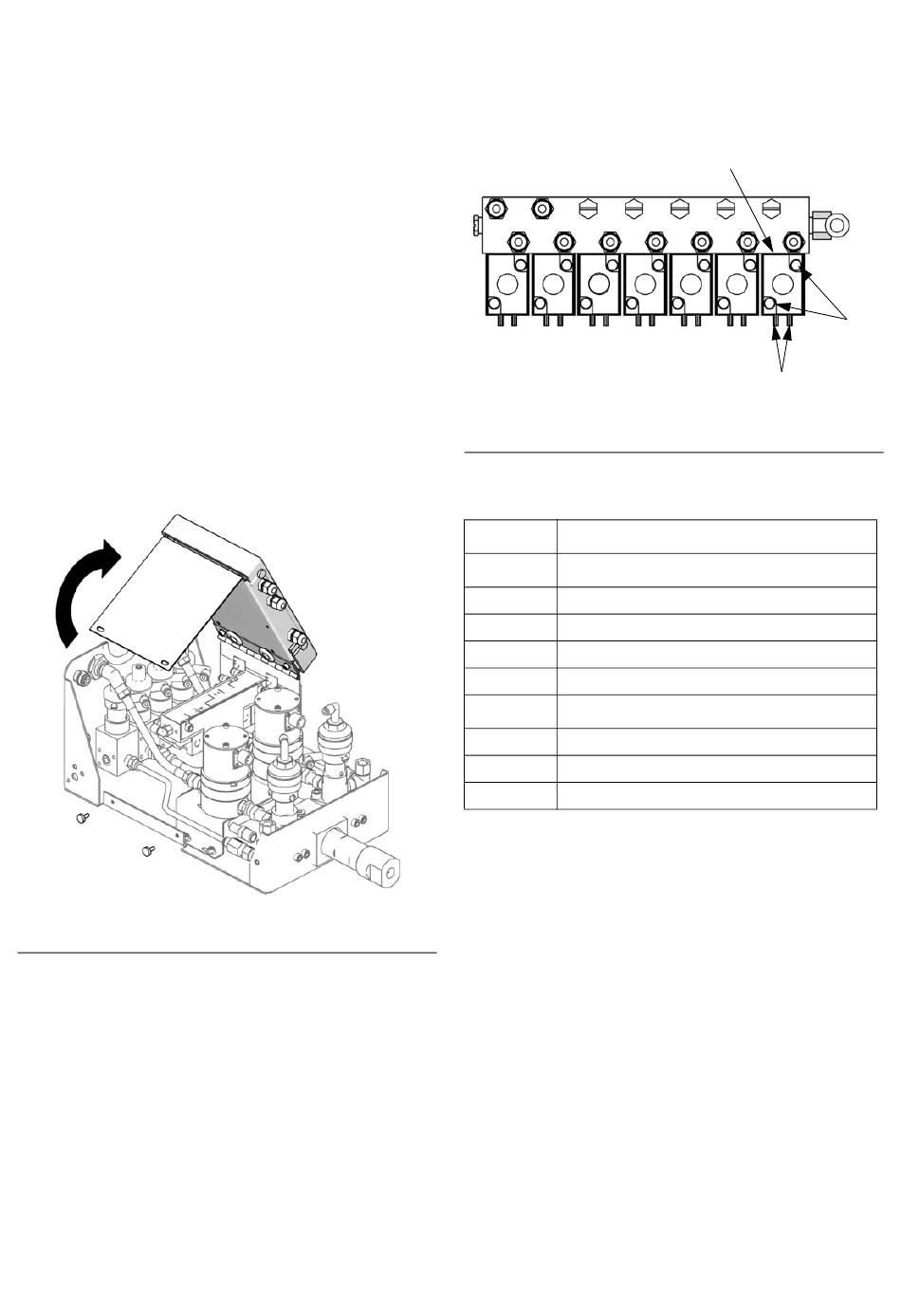

F . 30 : accès aux électrovannes et aux débitmètres
IG
313959N
. 29 et les Schéma
IG
. 30.
IG
427
TI12741a
4. Desserrez les 2 vis (P) et retirez l'électrovanne
(486). Voir F . 31 et Tableau 8.
IG
7 6 5
F . 31 : électrovannes RoboMix
IG
Tableau 8 : électrovannes RoboMix
Solénoïde Actionne
Standard
1 Vanne de dosage A
2 Vanne de dosage B
3 Vanne de purge d'air
4 Vanne de purge de solvant
Kit
5 3e vanne de purge
6 Vanne de décharge A
7 Vanne de décharge B
5. Installez une nouvelle électrovanne (486).
6. Raccordez 2 câbles (N) à la carte de commandes
(426). Les câbles de l'électrovanne sont de polarité
différente (rouge +, noir –). Voir Schéma électrique
du système, page 35.
7. Réinstallez les capots (427, 410).
486
4 3 2 1
N
Entretien
P
TI12655a
