Entretien
Remplacement du fusible de la carte de
commandes
Le remplacement d'un fusible par un fusible autre que
Graco annule l'homologation de sécurité du système IS.
Fusible N° de réf. Description
F1 123690 Fusible ; 125 mA, intrinsèquement
sûr
(entrée numérique)
J13
(non utilisé)
J12
(entrée de débitmètre
de solvant)
(entrée des
débitmètres A et B)
(sortie d'électrovanne :
vannes de dosage A et B)
(sortie d'électrovanne : vanne de purge
d'air et vanne de purge de solvant)

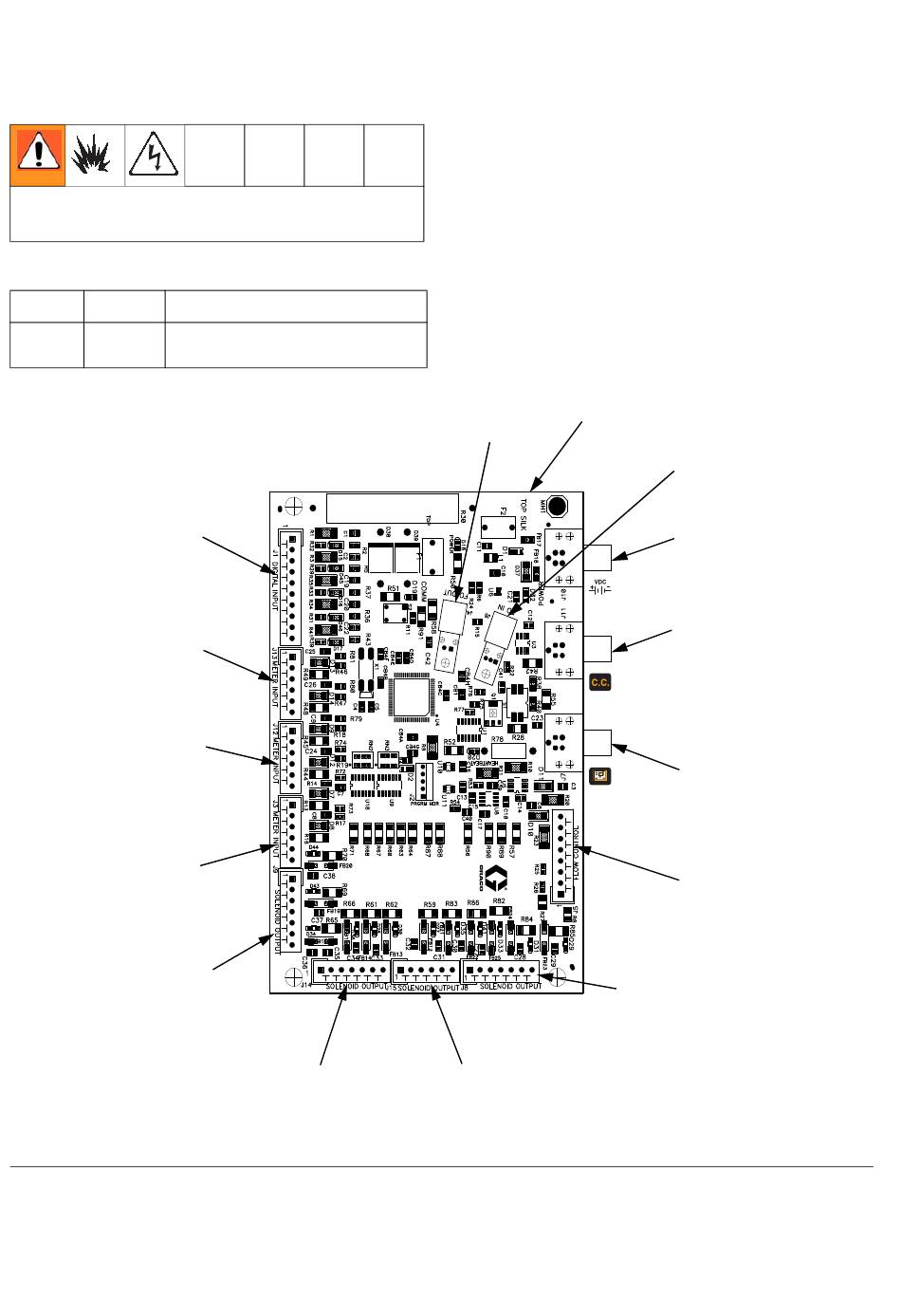

F . 29 : carte de commandes de la station de fluides 255765
IG
54
(sortie câble optique – bleu)
J1
J3
J9
J14
1. Exécutez la Préparation, page 46.
2. Localisez le fusible F1 sur la carte de commandes.
Consultez F . 29. Retirez la vis et l'attache en métal.
IG
3. Retirez le fusible de la carte.
4. Installez le nouveau fusible (497).
5. Réinstallez les capots (427, 410).
J4 F1 (497)
J15
(sortie d'électrovanne : 3e vanne
de purge, vanne de vidange A)
J6
(entrée câble
optique – noir)
J10
(entrée d'alimentation)
J11
(module de changement
de couleur)
J7
(non utilisé)
J5
(contrôle de débit)
J8
(sortie d'électrovanne :
vanne de décharge B)
