3-8. Mode de fonctionnement/description des états
Le tableau suivant indique l'affichage de l'écran LCD pour les modes de fonctionnement et les états.
(1) Si l'onduleur est en mode de fonctionnement normal, elle affiche sept écrans l'un après l'autre,
représentant tour à tour les tensions d'entrée triphasées neutre (An, bn, Cn), 3 tensions d'entrée entre
phase (Ab, bC, CA) et la fréquence.
(2) Si des onduleurs parallèles sont mis en place avec succès, il affiche un écran supplémentaire avec
« PAR » comme paramètre 2 et le numéro assigné au paramètre 3 comme l'indique le schéma de
l'écran parallèle ci-dessous. L'onduleur principal recevra par défaut le numéro « 001 » et les onduleurs
esclaves le numéro « 002 » ou « 003 ». Les numéros attribués peuvent être modifiés de manière
dynamique en cours de fonctionnement ;
Mode de fonctionnement/état
Mise en Description
marche de
l'onduleur
Écran LCD
Mode « Pas de Description
sortie »
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
41
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03
Paramétrage
Paramètre 2 : il affiche toujours OP.V comme tension de sortie.
Paramètre 3 : il indique la valeur de mesure interne de la tension
de la sortie C que vous pouvez calibrer en appuyant sur Haut ou
Bas selon que la mesure est faite depuis un multimètre interne ou
externe. Le résultat du calibrage sera appliqué après l'appui sur le
bouton Entrée. La plage d'étalonnage est limitée à +/-9 V. Cette
fonction est normalement utilisée pour le fonctionnement en
parallèle.

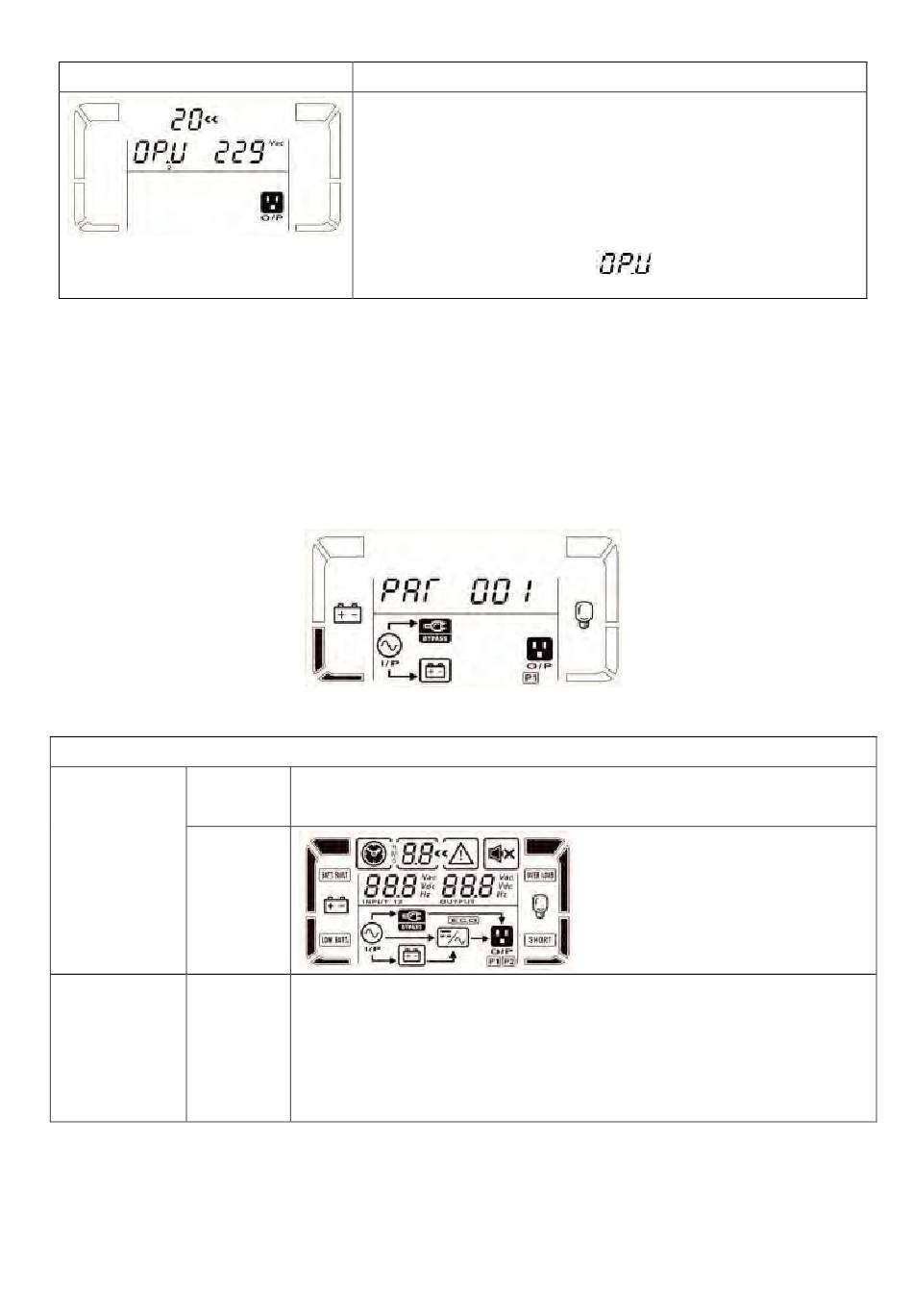

* Il affichera le numéro 2 sous
tension de la sortie C.
Écran parallèle
À l'allumage de l'onduleur, celle-ci entrera dans ce mode pendant quelques
secondes pendant l'initialisation du système et de l'UC.
Lorsque la tension/fréquence de bypass est hors de la plage acceptable ou
lorsque la bypass est désactivée (ou interdite), l'onduleur entrera en mode
« Pas de sortie » à l'allumage ou lors de sa mise hors tension. Cela signifie
que l'onduleur n'a pas de sortie. Des bips d'alarme retentissent toutes les
2 minutes.
pour représenter la
