Paramétrage - INFOSEC UPS SYSTEM E4 EVOLUTION II+TT Serie Mode D'emploi

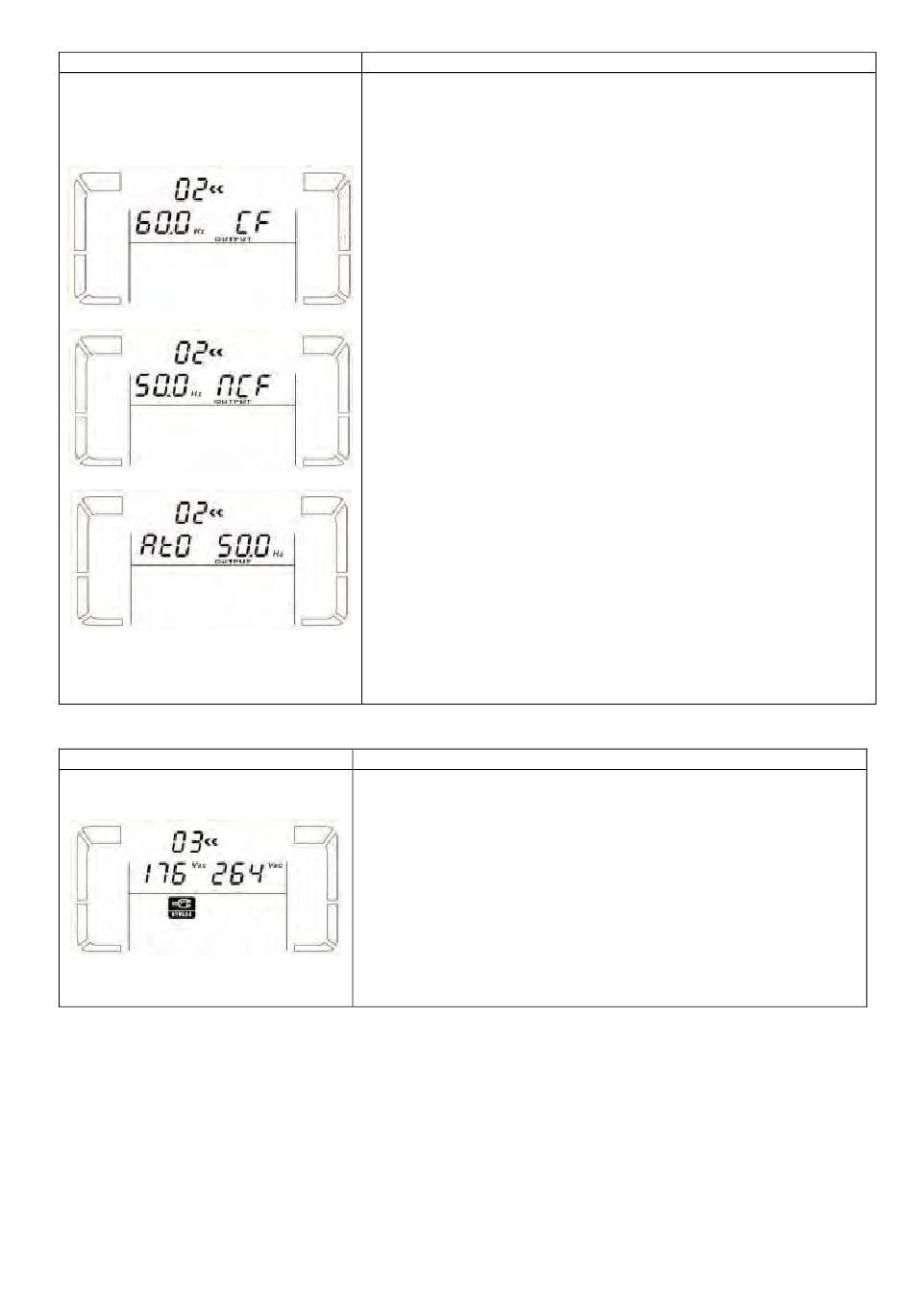

02 : Fréquence de sortie

Interface
60 Hz, mode CVCF
50 Hz, mode normal
ATO
03 : Plage de tension de bypass

Interface
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
36
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03
Paramétrage
Paramètre 2 : Fréquence de sortie
Réglage de la fréquence de sortie. Choisissez l'une des trois
options du paramètre 2 :
50,0 Hz : La fréquence de sortie définie est de 50,0 Hz.
60,0Hz : La fréquence de sortie définie est de 60,0 Hz.
ATO : Si cette option est sélectionnée, la fréquence de sortie sera
déterminée en fonction de la dernière fréquence normale. Si elle
est comprise entre 46 Hz et 54 Hz, la fréquence de sortie sera
de 50,0 Hz. Si elle est comprise entre 56 Hz et 64 Hz, la fréquence
de sortie sera de 60,0 Hz. ATO est le réglage par défaut.
Paramètre 3 : Mode de fréquence
Réglage de la fréquence de sortie en mode CVCF ou non CVCF.
Vous pouvez choisir les deux options suivantes du paramètre 3 :
CF : Configuration de l'onduleur en mode CVCF. Si cette option
est sélectionnée, la fréquence de sortie sera fixée à 50 Hz
ou 60 Hz en fonction du réglage du paramètre 2. La fréquence
d'entrée pourrait être comprise entre 46 Hz et 64 Hz.
NCF : Réglage de l'onduleur en mode normal (pas en mode
CVCF).
Si cette option est sélectionnée, la fréquence de sortie sera
synchronisée avec la fréquence d'entrée dans la plage comprise
entre 46 Hz et environ 54 Hz à 50 Hz ou entre 56 Hz et
environ 64 Hz à 60 Hz, en fonction du réglage du paramètre 2.
Si 50 Hz est sélectionné dans le paramètre 2, l'onduleur bascule
en mode Batterie lorsque la fréquence d'entrée n'est pas comprise
entre 46 Hz et environ 54 Hz. Si 60 Hz est sélectionné dans le
paramètre 2, l'onduleur bascule en mode Batterie lorsque la
fréquence d'entrée n'est pas comprise entre 56 Hz et
environ 64 Hz.
* Si le paramètre 2 est ATO, le paramètre 3 affiche la fréquence
actuelle.
Paramétrage
Paramètre 2 : Définit la tension minimum acceptable pour le
bypass.
Pour les modèles 208/220/230/240 VAC, la plage de réglage
s'étend de 176 V à 209 V et la valeur par défaut est 176 V.
Pour les modèles 120/127 VAC, la plage de réglage s'étend de
96 V à 88 V et la valeur par défaut est 96 V.
Paramètre 3 : Définit la tension maximum acceptable pour le
bypass.
Pour les modèles 208/220/230/240 VAC, la plage de réglage
s'étend de 231 V à 276 V et la valeur par défaut est 264 V.
Pour les modèles 120/127 VAC, la plage de réglage s'étend de
146 V à 156 V et la valeur par défaut est 146 V.
