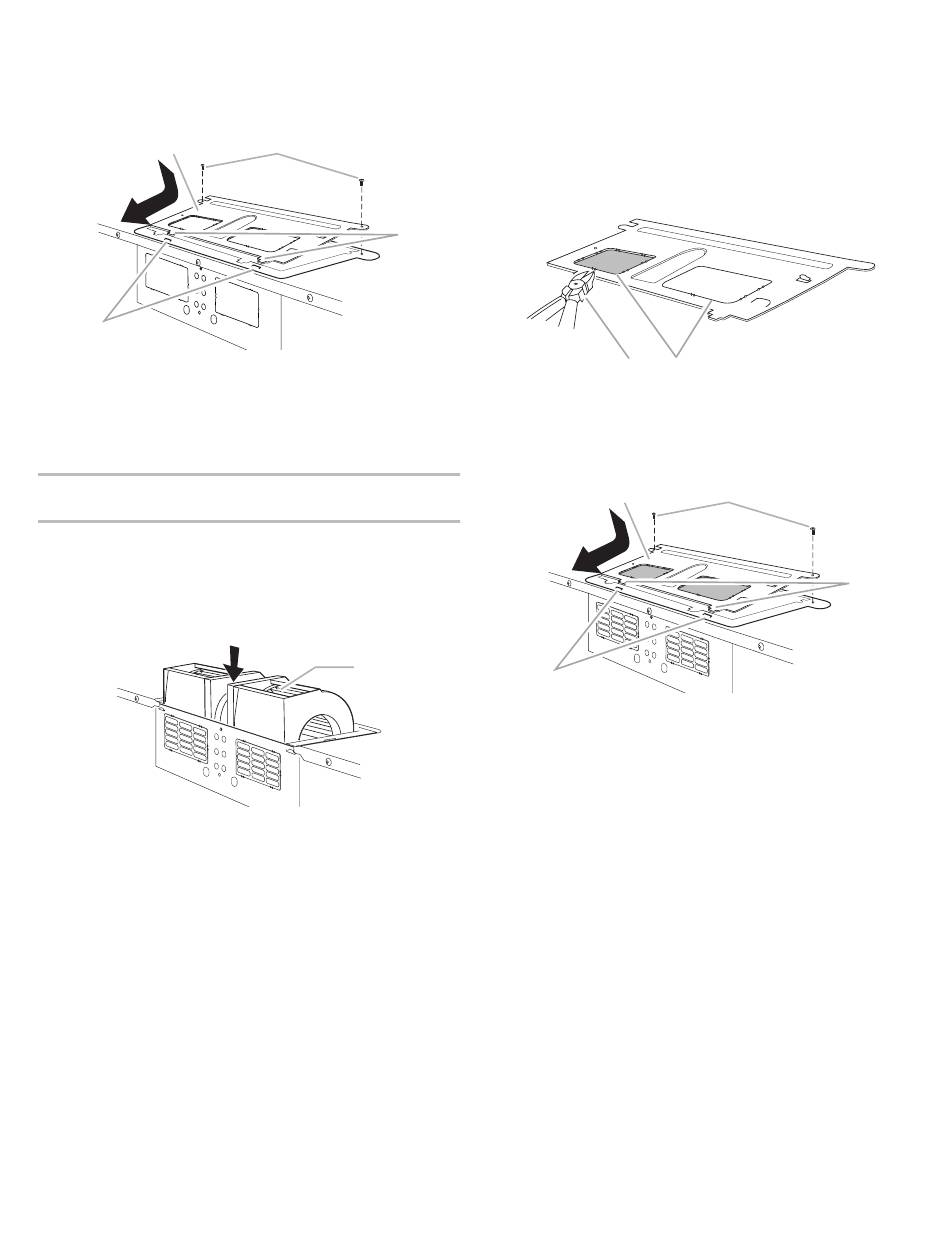

7. Fixer à nouveau le moteur du ventilateur à l'arrière
du four à micro-ondes avec les 2 vis ôtées à l'étape 3.
8. Fixer à nouveau la plaque de support du clapet. Vérifier
que les onglets de la plaque de support du clapet sont
insérés dans les fentes situées sur la partie supérieure
du four à micro-ondes.
A
D
A. Plaque de support du clapet
B. Vis
C. Onglets de la plaque de support du clapet
D. Fentes
9. Fixer la plaque de support du clapet à l'aide des 2 vis
qui ont été retirées à l'étape 1.
Pour une installation avec décharge à l'extérieur
à travers le toit seulement
1. Répéter les étapes 1 à 4 de "Pour une installation avec
décharge murale seulement".
2. Faire pivoter le moteur du ventilateur pour que les orifices
de sortie soient orientés vers le haut du four à micro-ondes,
et que les côtés plats du moteur du ventilateur soient
orientés vers l'arrière du four à micro-ondes. Rabaisser
le moteur du ventilateur dans le four à micro-ondes.
A. Orifice de sortie
IMPORTANT : Si le moteur du ventilateur n'est pas positionné
avec les côtés plats orientés vers l'arrière du four à micro-ondes
(tel qu'illustré), le rendement sera médiocre.
32
B
C
A
3. Fixer à nouveau le moteur du ventilateur à l'arrière du four
à micro-ondes avec les 2 vis ôtées à l'étape 3 de la section
"Pour une installation avec décharge murale seulement".
Bien serrer les vis.
REMARQUE : Si le moteur du ventilateur n'est pas
correctement orienté, les 2 vis ôtées à l'étape 3 ne
peuvent pas être réinstallées sur le four à micro-ondes.
4. À l'aide d'une pince à coupe diagonale, découper
doucement au niveau des perforations des couvercles
rectangulaires sur la plaque de support du clapet ôtée
à l'étape 1.
A
A. Pince à coupe diagonale
B. Couvercles rectangulaires de la plaque de support du clapet
5. Fixer à nouveau la plaque de support du clapet. Vérifier
que les onglets de la plaque de support du clapet sont
insérés dans les fentes situées sur la partie supérieure
du four à micro-ondes.
A
D
A. Plaque de support du clapet
B. Vis
C. Onglets de la plaque de support du clapet
D. Fentes
6. Fixer la plaque de support du clapet à l'aide des 2 vis
qui ont été retirées à l'étape 1 de la section "Pour une
installation avec décharge murale seulement".
B
B
C
