5. Rote el horno de microondas para arriba hacia el gabinete
superior.
NOTA: Si la ventilación será a través de la pared, asegúrese de
que el ensamblaje de la compuerta de tiro encaje con facilidad
dentro de la ventilación del recorte de la pared.
6. Empuje el horno de microondas contra la placa de montaje
y sosténgalo en su lugar.
NOTA: Si no se necesita ajustar el horno de microondas, omita
los pasos 7 a 9.
7. Si es necesario ajustarlo, rótelo hacia abajo. Con la ayuda
de 2 o más personas, levante el horno de microondas fuera
de la placa de montaje y déjelo a un costado sobre una
superficie protegida.
8. Afloje los tornillos de la placa de montaje. Ajuste la placa
de montaje y vuelva a apretar los tornillos.
9. Repita los pasos 3 a 6.

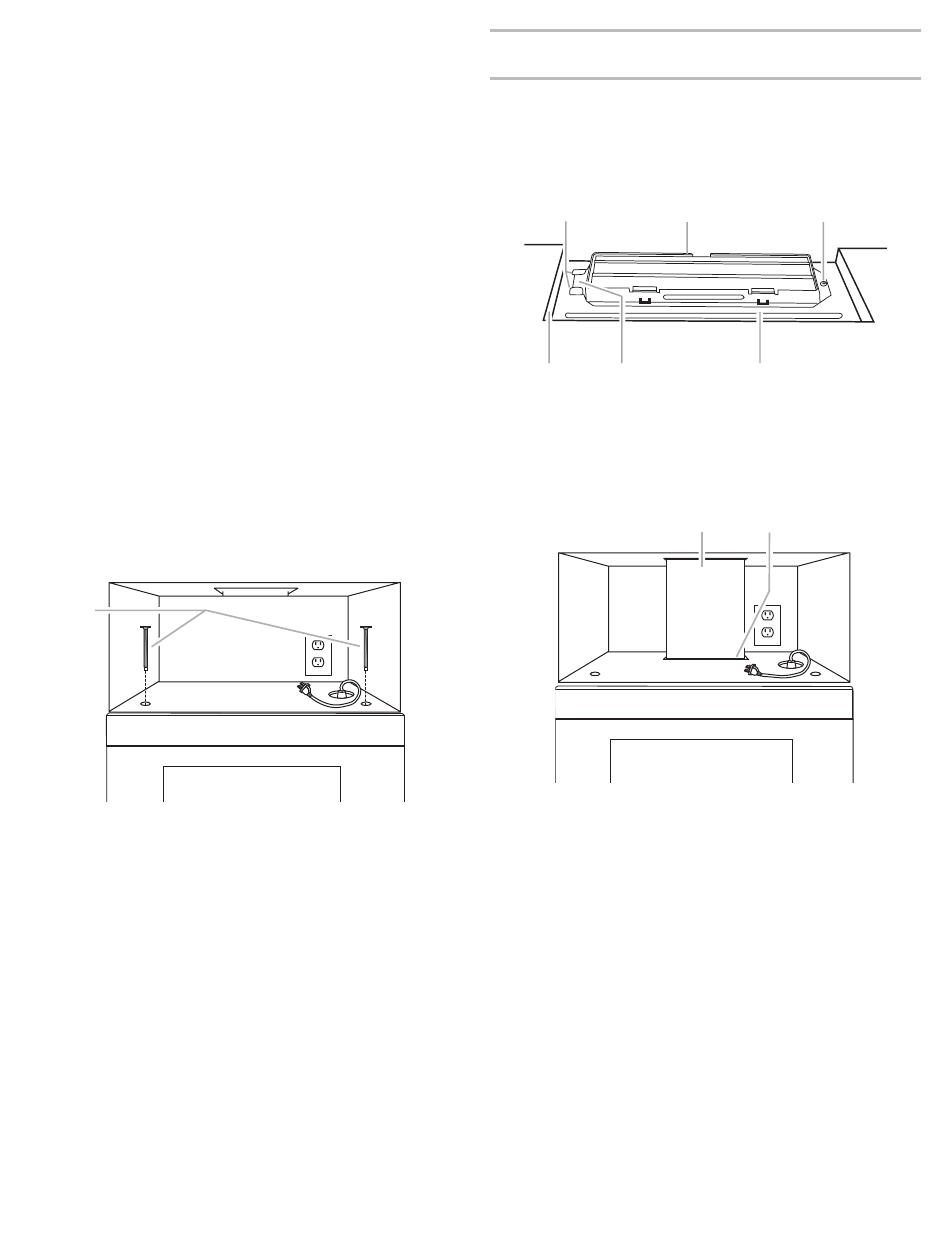

10. Con el horno de microondas centrado y al menos una
persona sosteniéndolo en su lugar, inserte los pernos a
través del gabinete superior y dentro del horno microondas.
Ajuste los pernos hasta que no haya ningún espacio entre el
gabinete superior y el horno de microondas.
NOTAS:
Algunos gabinetes superiores pueden necesitar pernos
■
más largos o más cortos que 3" (7,6 cm). Los pernos más
largos o más cortos están disponibles en la mayoría de las
ferreterías.
El apriete excesivo de los pernos puede deformar
■
la parte superior del horno de microondas. Para evitar
deformaciones, pueden agregarse bloques de madera de
relleno (deben ser provistos por el instalador). Los bloques
deben tener el mismo espesor que el espacio entre la parte
inferior del gabinete superior y el horno de microondas.
A
24
A. Pernos
Solamente para la instalación con ventilación
en el techo
1. Inserte el ensamblaje de la compuerta de tiro a través del
recorte del gabinete de manera que la lengüeta larga del
ensamblaje de la compuerta de tiro se deslice debajo de
las lengüetas elevadas de la placa de la compuerta de tiro.
Después, asegure con un tornillo para metal laminado.
NOTA: El tornillo no podrá instalarse si no se coloca el
ensamblaje de la compuerta de tiro como se muestra.
A
D E
A. Lengüetas elevadas
B. Ensamblaje de la compuerta de tiro
C. Tornillo para lámina metálica
D. Recorte del gabinete superior
E. Lengüeta larga
F. Placa de la compuerta de tiro
2. Conecte la ventilación al ensamblaje de la compuerta de tiro.
A. Ventilación
B. Ensamblaje de la compuerta de tiro
(debajo del ducto de ventilación)
B C
F
A B
