Anleitung HES 200 -12sprachig
09.11.2001 7:13 Uhr
Seite 1
®

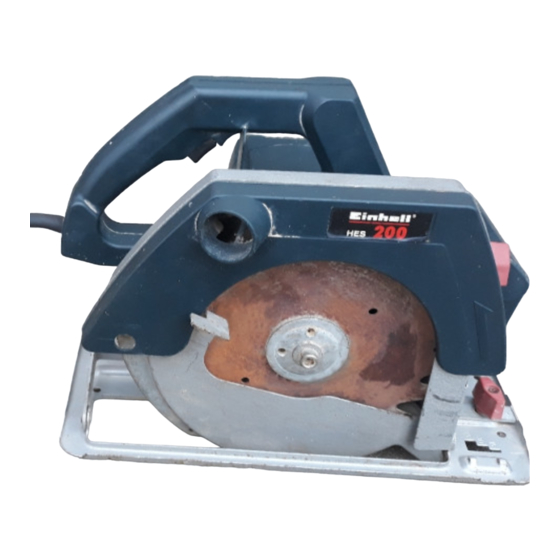

Bedienungsanleitung
Handkreissäge
Operating Instructions
Hand-held Circular Saw
Instructions de service
Scie circulaire manuelle
Gebruiksaanwijzing
Handcirkelzaag
Manual de instrucciones
Sierra circular de mano
Manual de operação
Serra circular de mão
Bruksanvisning
Handcirkelsåg
Käyttöohje
Käsipyörösaha
Bruksanvisning
Håndsirkelsag
Oδηγ ες χρ σης
∆ισκοπρ ονο φορητ
Istruzioni per l'uso
Sega circolare manuale
Brugsanvisning
Rundsav
200
HES
Art.-Nr.: 43.302.20
