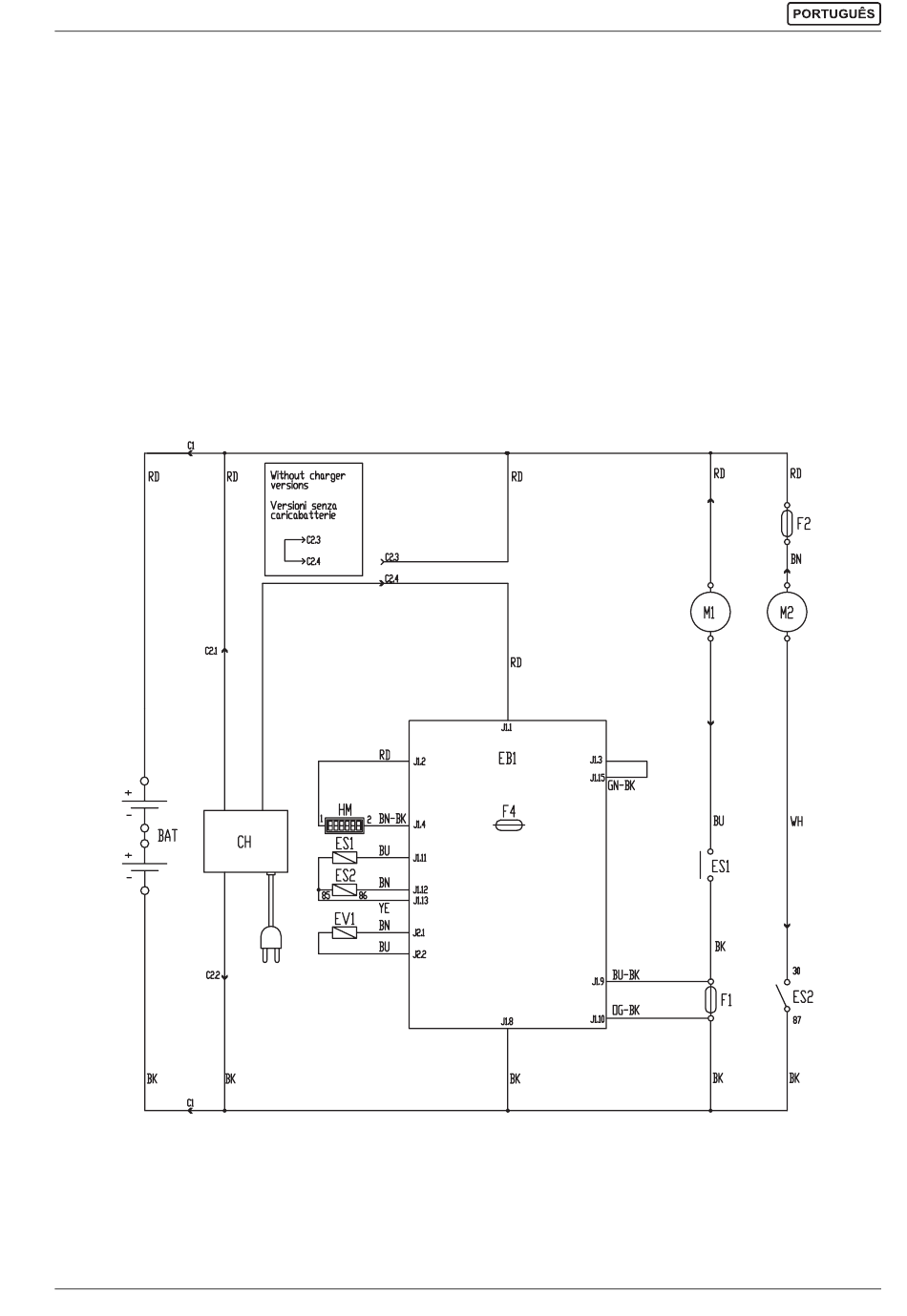

DIAGRAMA ELÉCTRICO
BAT: Bateria 24 V
C1: Conector das baterias
C2: Conector do carregador de bateria
CH: Carregador de baterias
CS: Conector da cabeça
EB1: Placa electrónica das funções
ES1: Teleruptores dos motores das escovas
ES2: Relé do sistema de aspiração
EV1: Electroválvula água
F1: Fusível da cabeça
F2: Fusível do sistema de aspiração
F4: Fusível dos circuitos de sinal
HM: Conta-horas (opcional)
M1: Motor da escova/porta-feltro
M2: Motor do sistema de aspiração
9096912000(1)2006-09
INSTRUÇÕES DE USO
Código das cores
BK: Preto
BU: Azul
BN: Castanho
GN: Verde
GY: Cinzento
OG: Cor de laranja
PK: Rosa
RD: Vermelho
VT: Roxo
WH: Branco
YE: Amarelo
S311331
