Contrôle De La Diode; Controle De La Longueur D'etincelle D'allumage - Yamaha WR250F 2015 Manuel D'atelier Du Proprietaire

Résultat
Continuité
(entre"3"et"4")

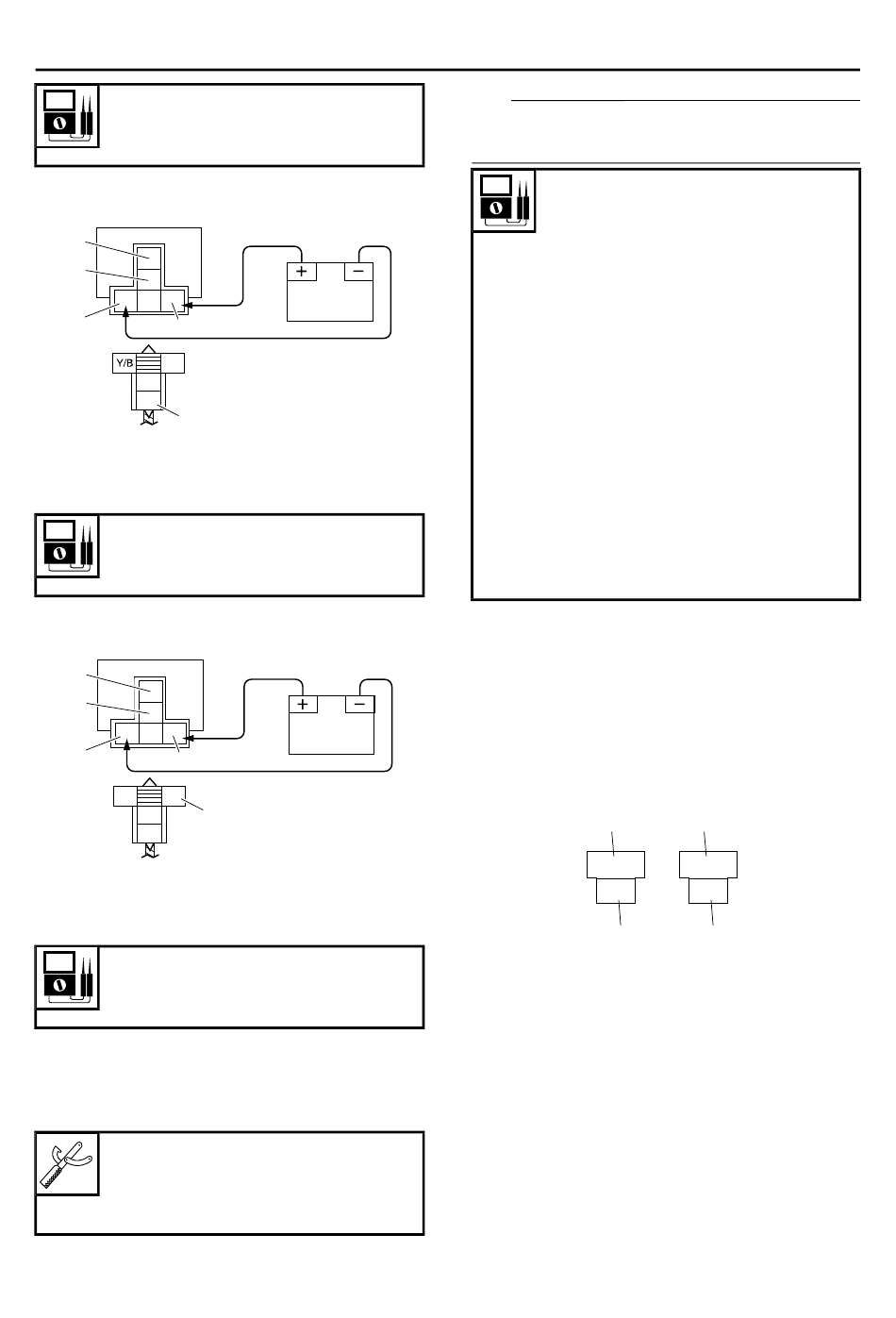

Relais de phare
3
4
2
1
R
G
R,R/Y
1. Borne positive de batterie
2. Borne négative de batterie
3. Sonde positive du multimètre
4. Sonde négative du multimètre
Résultat
Continuité
(entre"3"et"4")
Relais du moteur de ventilateur du radiateur
3
4
2
1
P/L
R/L
R/W
1. Borne positive de batterie
2. Borne négative de batterie
3. Sonde positive du multimètre
4. Sonde négative du multimètre
Résultat
Continuité
(entre"3"et"4")
CONTRÔLE DE LA DIODE
FAS2GB2389
1. Contrôler:
• Diode
Hors spécifications  Remplacer.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Br,R/W
COMPOSANTS ELECTRIQUES
N.B.
Les relevés du multimètre et du multimètre an-
alogue sont indiqués dans le tableau suivant.
Pas de continuité
Câble positif du multimètre 
Bleu clair "1"
Câble négatif du multimètre 
Vert/noir "2"
Continuité
Câble positif du multimètre 
Vert/noir "2"
Câble négatif du multimètre 
Bleu clair "1"
Pas de continuité
Câble positif du multimètre 
Rouge "3"
Câble négatif du multimètre 
Rouge/bleu "4"
Continuité
Câble positif du multimètre 
Rouge/bleu "4"
Câble négatif du multimètre 
Rouge "3"
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déconnecter la diode du faisceau de fils.
b. Connecter le multimètre ( 1) au coupleur
de diode comme indiqué.
c. Contrôler la continuité au niveau de la diode.
d. Contrôler l'absence de continuité au niveau
de la diode.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2390 CONTROLE DE LA LONGUEUR D'ETINCE-
LLE D'ALLUMAGE
1. Contrôler:
• Longueur d'étincelle d'allumage
Hors spécifications  Procéder au dépan-
nage du système d'allumage, en commen-
çant par l'étape 4.
Voir "PANNES ET DIAGNOSTICS" à la
page 9-4.
9-80
1 3
Sb R
G/B R/L
2 4
