Operación

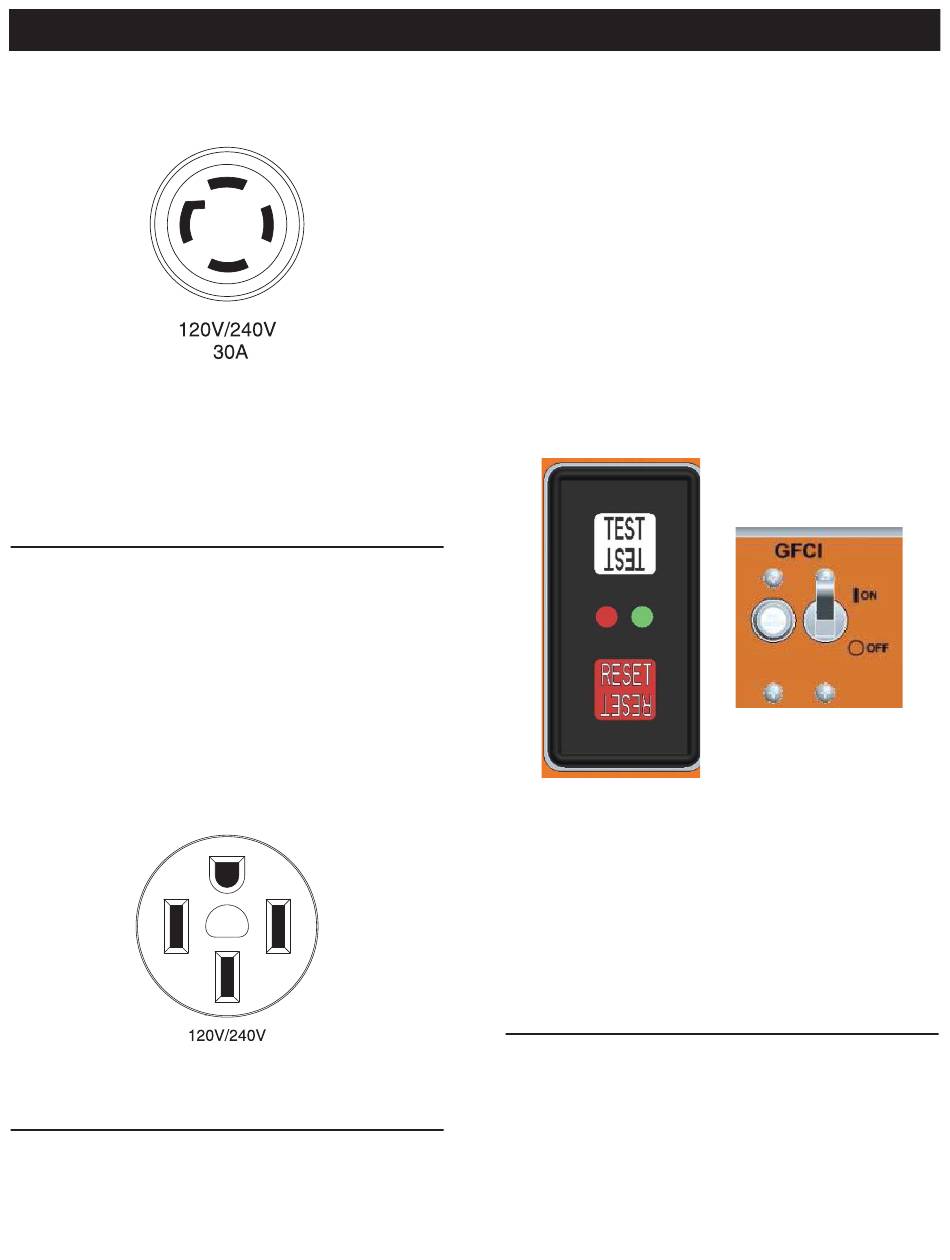

Figura 12 - Receptáculo de 120/240 VAC, 30 amperios
Use este receptáculo para operar cargas de 120 voltios AC monofásicas
de 60 Hz, que requieran hasta 3600 vatios (3.6 kW) de potencia a
30 amperios, o cargas de 240 voltios AC monofásicas de 60 Hz, que
requieran hasta 7200 vatios (7.2 kW) de potencia a 30 amperios. La
salida está protegida por un interruptor de circuito de 2 polos.
2.3.3 RECEPTÁCULO DE 120/240 VAC, 50 AMPERIOS
(10 KW)
Use un tomacorriente NEMA 14-50 con este receptáculo. Conecte
un cable de 4 hilos con capacidad de 250 voltios a 50 amperios al
tomacorriente (Figura 13).
Use este receptáculo para operar con 120/240 voltios AC, 60 Hz cargas
eléctricas que requieren hasta 10,000 vatios (10.0 kW) de energía a
41.6 amperios para 240 voltios o dos cargas independientes de 120
voltios. Este receptáculo está protegido por un interruptor de circuito de
2 polos y 42 amperios.
Los receptáculos pueden ser marcados con valores nominales
mayores que la capacidad de salida del generador.
Figura 13 - Receptáculo de 120/240 VAC, 50 amperios
2.3.4 MÓDULO DE DETECCIÓN DE FALLA A TIERRA
Esta unidad está equipada con un interruptor de circuito de falla a tierra
(GFCI) Este dispositivo cumple con los códigos aplicables federales,
estatales y locales El módulo de detección de falla a tierra cubre todos
los receptáculos.
En el caso de una falla a tierra, el GFCI se activará y detendrá rápidamente
el flujo de electricidad para prevenir lesiones graves.
38
NOTA:
50 A
Definición: El GFCI monitorea constantemente el flujo de electricidad en
un circuito. Si el flujo de la corriente a través del circuito varía respecto
de lo que retorna incluso por una pequeña cantidad, el GFCI interrumpe
instantáneamente la energía activando el interruptor de circuito principal
en el panel de control del generador.
Un GFCI NO protege contra sobrecargas de circuito, corto circuitos o
descargas. Por ejemplo,el choque eléctrico puede incluso ocurrir si una
persona toca los cables cargados de electricidad mientras está parado en
una superficie no conductora, tal como el piso de madera.
Pruebe la salida del GFCI antes de usarlo como sigue (Figura 14):
1. Arranque el generador.
2. Conecte una lámpara de prueba dentro del receptáculo doble, la
lámpara deberá encenderse.
3. Presione el botón "Test" en el GFCI para activar el dispositivo. El
interruptor principal deberá 'activarse', siendo esto indicado por el
movimiento de la manija del accionador a la posición 'OFF'.
Figura 14 - Cómo probar el GFCI
4. Esto deberá parar el flujo de electricidad haciendo que la lámpara
se apague. Si el interruptor principal no se 'activa', el GFCI no está
funcionando y el generador no deberá ser usado. Contacte a un
concesionario de servicio local.
5. Para restablecer el flujo de electricidad, ponga la manija del
accionador del interruptor principal en la posición 'ON'. Las manijas
deberán permanecer enganchadas en esta posición. Si no, o el GFCI
o el interruptor principal está fallando y deberá ser reemplazado.
Contacte a un concesionario de servicio local.
6. Este GFCI está protegido contra sobrecargas por un interruptor
principal de 35A/240V.
2.3.5 RECEPTÁCULO DE 120 VAC, 30 AMPERIOS
Use un tomacorriente NEMA L5-30 con este receptáculo (rotar para
bloquear/desbloquear). Conecte una cable de 3 hilos decuado al
tomacorriente y a la carga deseada. El cable debe tener una capacidad de
250 voltios AC a 30 amperios (o mayor) (Figura 15).
Use este receptáculo para operar cargas de 120 voltios AC monofásicas
de 60 Hz, que requieran hasta 7200 vatios (7.2kW) de potencia a 30
amperios. La salida está protegida por un interruptor de circuito tipo
presionar para reajustar de 30 amperios.
