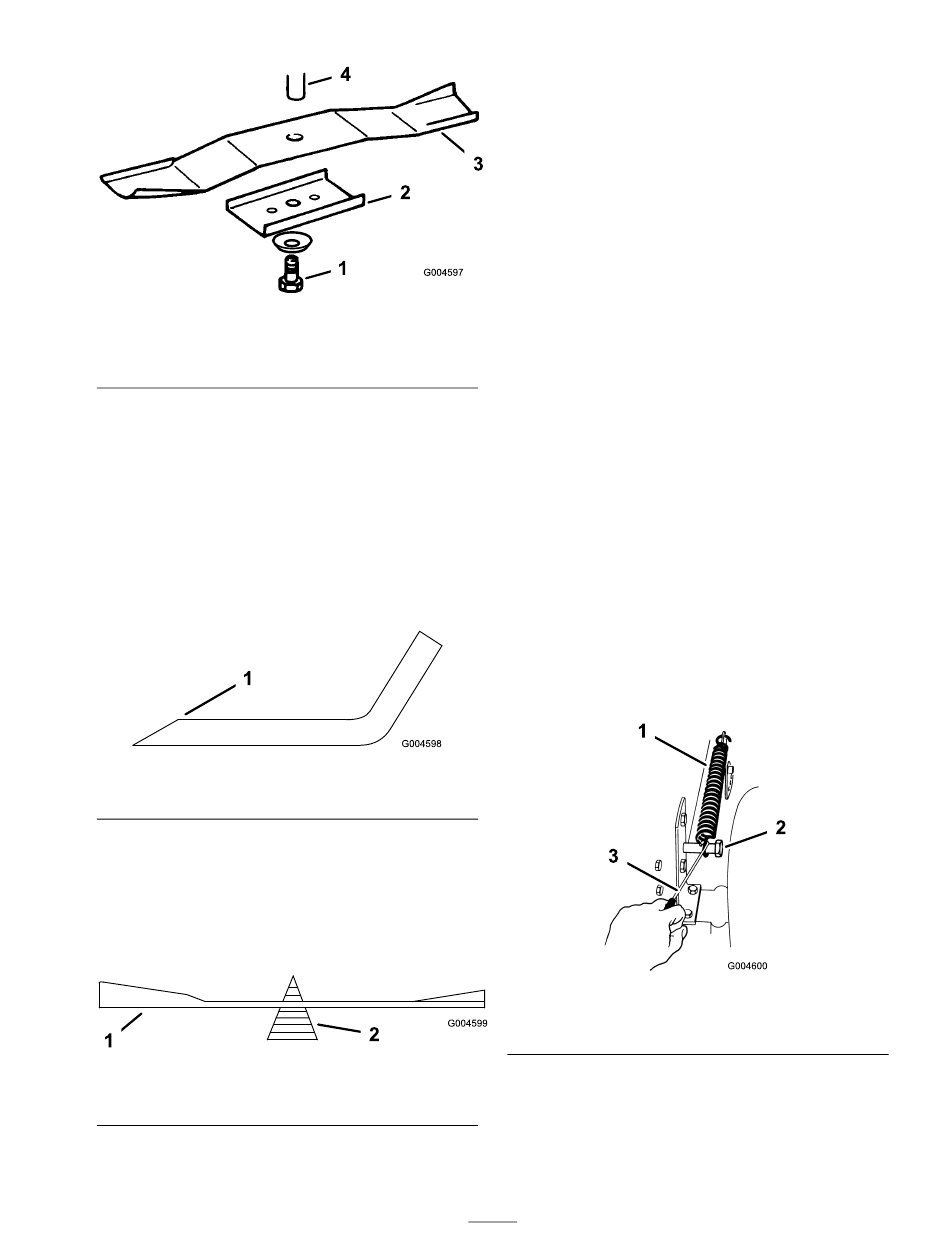

Figure 36
1. Boulon
2. Dispositif de retenue
3. Lame
4. Examinez toutes les pièces et remplacez celles
qui sont endommagées.

Aiguisage de la lame

1. Au moyen d'une lime, aiguisez les tranchants
aux deux extrémités de la lame (Figure 37) en
veillant à conserver l'angle de coupe d'origine.
Limez la même quantité de métal sur les deux
tranchants pour ne pas déséquilibrer la lame.
Figure 37
1. Aiguiser en conservant l'angle d'origine
2. Vérifiez l'équilibre de la lame en la plaçant sur
un équilibreur (Figure 38). Si la lame reste
horizontale, elle est équilibrée et peut être
utilisée. Si la lame est déséquilibrée, limez un
peu le dos de la lame. Répétez la procédure
jusqu'à ce que la lame soit équilibrée.
Figure 38
1. Lame
4. Axe
5. Rondelle bombée
2. Equilibreur

Pose de la lame

1. Montez la lame, le porte-lame, la rondelle
bombée (face concave vers la lame) et le
boulon de lame (Figure 36).
Important: Pour une coupe correcte, la
partie incurvée de la lame doit être tournée
vers le haut et dirigée vers l'intérieur du
carter de tondeuse.
2. Serrez le boulon de lame à 61 à 81 N·m.
Dépose du plateau de coupe
1. Garez le tracteur sur un sol plat et horizontal.
2. Débrayez la commande de la lame (PdF).
3. Mettez le levier de vitesse au point mort.
4. Serrez le frein de stationnement.
5. Arrêtez le moteur et attendez l'arrêt de toutes
les pièces mobiles.
6. Enlevez la clé de contact.
7. Débranchez la bougie.
8. Mettez le levier de hauteur de coupe en
position "D".
9. Décrochez le boulon de fixation du ressort
compensateur de hauteur de coupe (Figure 39),
à l'aide du crochet fourni avec le tracteur.
Figure 39
1. Ressort
2. Boulon
Remarque: Ce ressort se trouve entre le
châssis et la roue arrière droite.
33
3. Crochet
