Рис. 23
ПОДКЛЮЧЕНИЕ ВХОДОВ СИГНАЛА ТРЕВОГИ И РЕЛЕ
Клеммы Описание
RL1A, RL1B, Сухие контакты двух реле, активируемые
RL2A, RL2B сигналом тревоги или командой
пользователя
AL1, AL2, COM Входы сигнала тревоги с автономным
питанием, связанные с общим выводом
Табл. 6
Устройство может быть оснащено омывателем в качестве
опции. Подключите кабель сигнала включения насоса к
указанному реле: RL2A, RL2B.
26

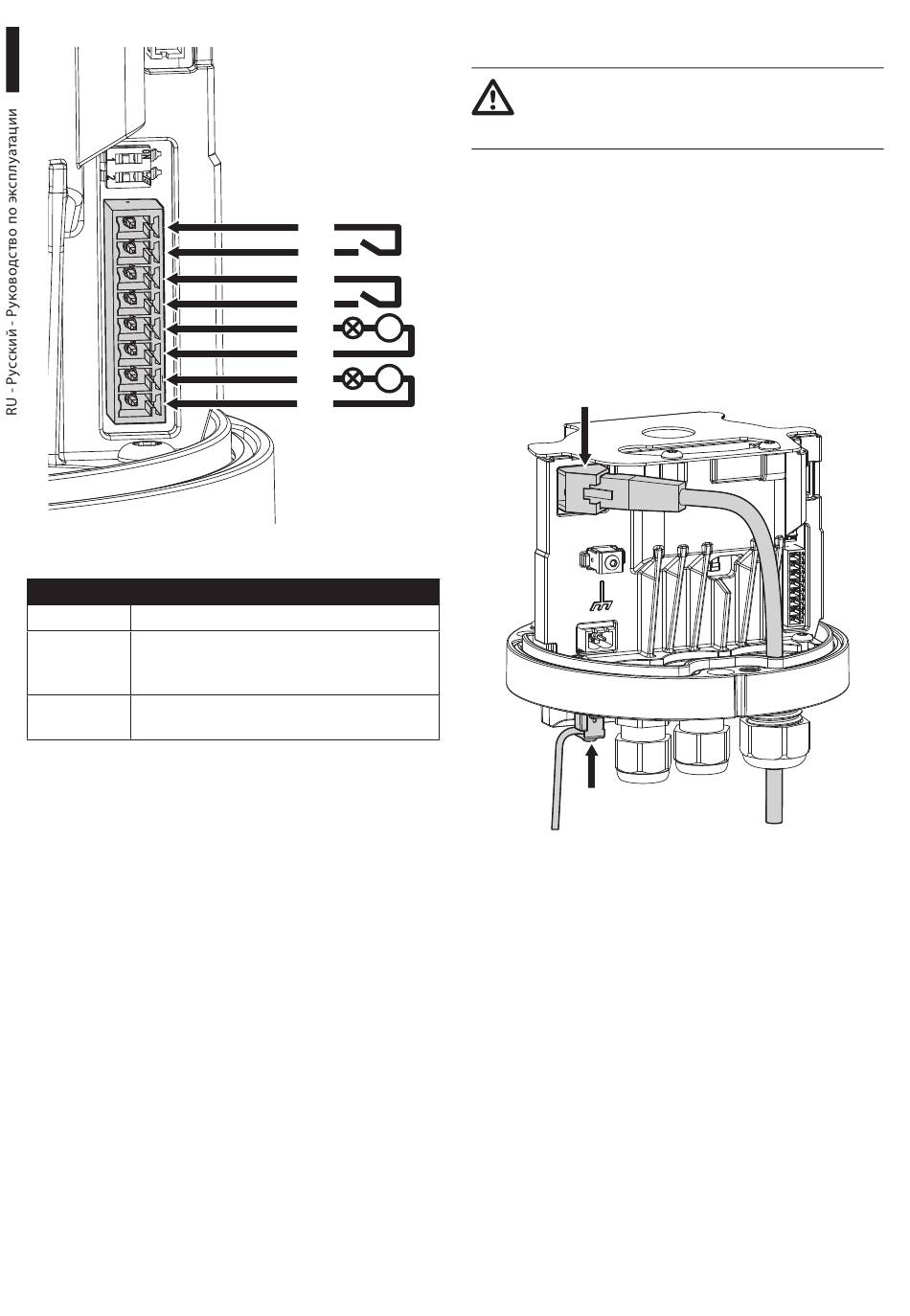

6.11 Подключите Ethernet-кабель
С обоих концов кабеля установите экранированные
разъемы RJ45. Экран Ethernet-кабеля (со стороны
пользователя) должен быть постоянно заземлен с
COM
помощью соответствующего разъема.
AL2
Подключите Ethernet-кабель к соответствующему разъему
COM
(J3, Рис. 24, страница 26).
AL1
Если изделие питается от PoE 90W, к соответствующей
V
RL2B
клемме необходимо подключить кабель заземления
RL2A
(GND_EXT, Рис. 24, страница 26).
V
RL1B
RL1A
Рис. 24
С характеристиками кабелей Ethernet можно
ознакомиться в соответствующей главе (15
Технические характеристики, страница 33).
J3
GND_EXT
MNVCEVO_2203_RU
