6.8 Beschreibung der Karte
Anschlüsse
Das Erdungskabel muss immer an der
entsprechenden Klemme angeschlossen sein
(GND_INT oder GND_EXT, Abb. 17, Seite 23).

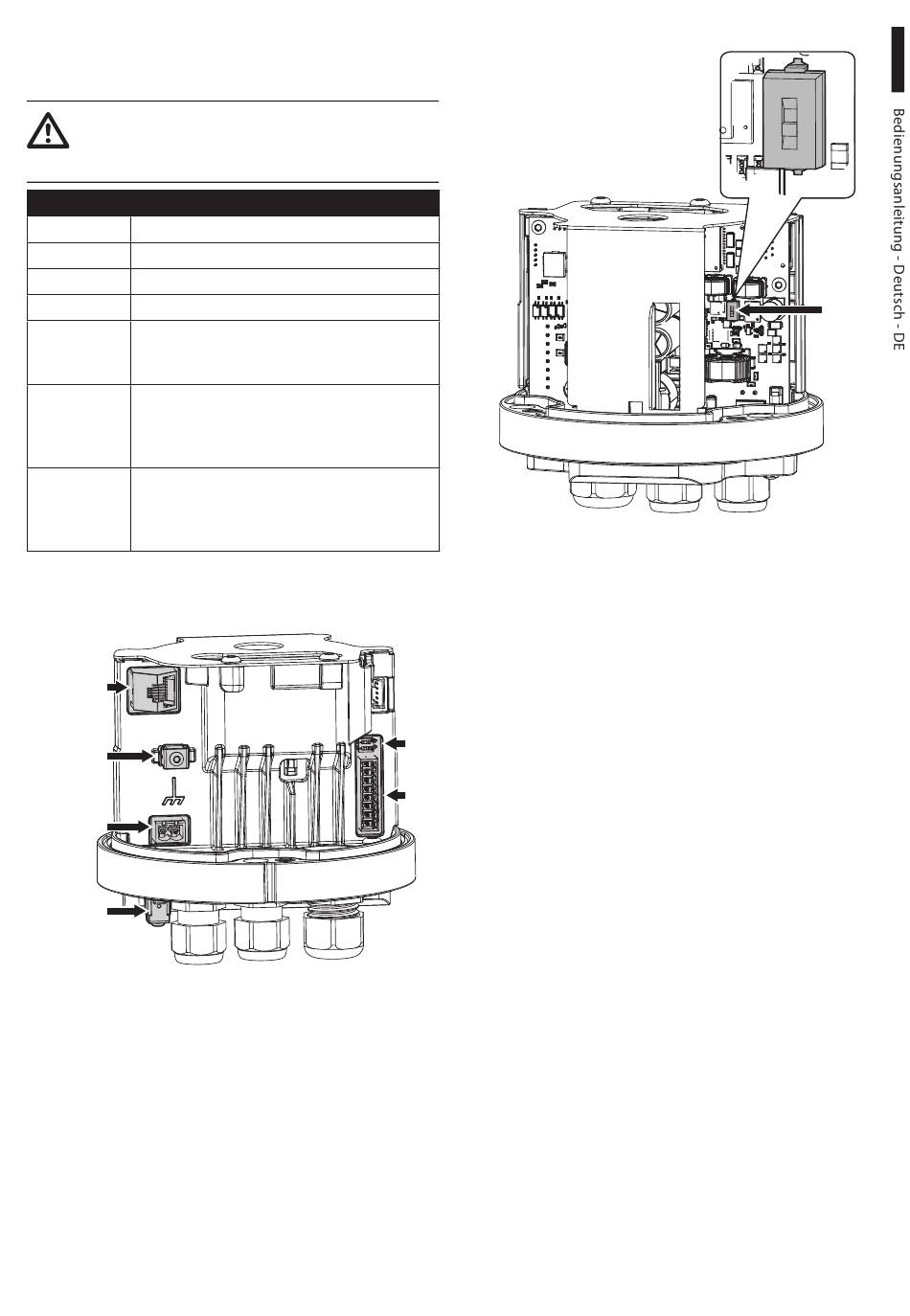

BESCHREIBUNG DER PLATINE
Verbinder Funktion
J3 Ethernet
J4 Netzteil
J6 digitale I/O
S1, S2 Wiederherstellung der Werkseinstellungen.
Aktivierung Modus Rückwärtskompatibilität
PoH.
GND_INT Erdung. Versorgung mit 24Vac/24Vdc
(innere
Erdungster-
minal)
GND_EXT Erdung. PoE 90W Versorgung
(externe
Erdungster-
minal)
Tab. 4
J3
GND_INT
J4
GND_EXT
Abb. 17
MNVCEVO_2203_DE
Abb. 18
S1
J6
S2
