98 | Norsk
Internt avsug med støvpose (se tilbehørssiden)
Ved mindre fresearbeider kan du bruke støv-
posen 22.
Sett stussen på støvposen 22 svakt dreiende inn
i avsugstussen 21.
Tøm støvposen 22 i tide, slik at støvet alltid su-
ges optimalt opp.
Trekk da støvposen 22 av, åpne glidelåsen og
tøm støvposen.
Bruk

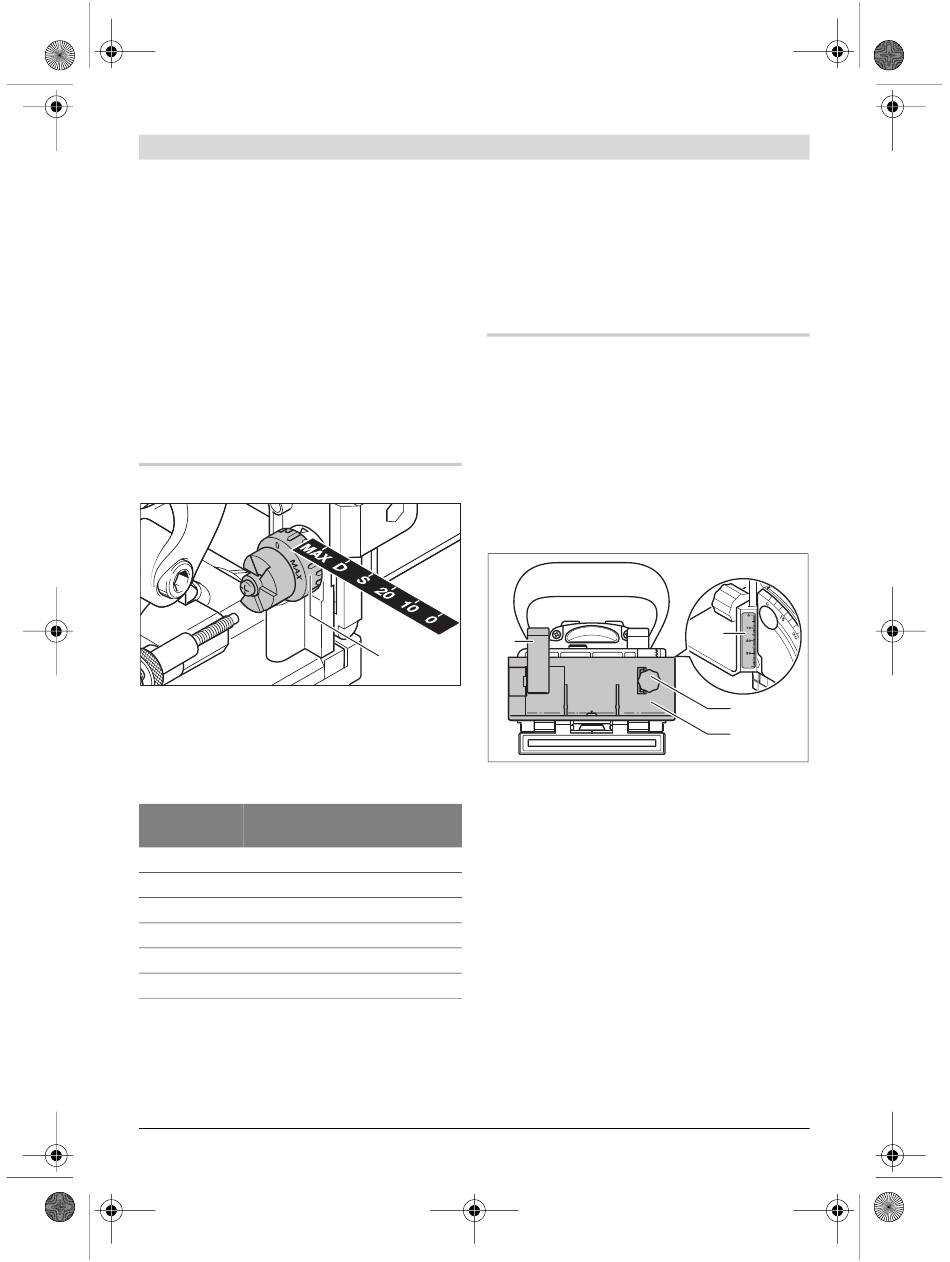

Innstilling av fresedybden
Med dreieknappen 18 kan du bestemme frese-
dybden. Dreieknappen har låsetrinn for seks
flatpluggstørrelser.
Tilordning av låsetrinnene for flatplugger og fre-
sedybder:
Låsehøyde Flatplugg
0 Nr. 0
10 Nr. 10
20 Nr. 20
S Simplex
D Duplex
–
MAX
1 609 929 N81 | (23.4.08)
Ved bruk av etterslipte skivefres må fresedyb-
den eventuelt justeres. Løsne da sikringsmutte-
ren 19. Ved å dreie den riflede skruen 20 med ur-
viserne kan du redusere fresedybden hhv. øke
den ved å dreie mot urviserne. Sjekk innstilt fre-
sedybde med prøvefresinger. Drei sikringsmut-
teren 19 deretter godt fast igjen.
Innstilling av høydejusterbart anlegg
Med det høydejusterbare anlegget 10 kan du
bestemme avstanden mellom arbeidsstykkets
overside og noten som skal freses.
Til montering av det høydejusterbare anlegget
10 setter du dette på vinkelanlegget 17 og dreier
det med dreieknappen 7 inn i føringen på vinkel-
anlegget.
Merk: Bruk ikke makt ved monteringen! I riktig
posisjon går anlegget 10 lett.
13
18
Ved hjelp av dreieknappen 7 innstiller du ønsket
avstand på høydeskalaen 5. Trekk deretter
klemspaken 13 fast.
Fresedybde i
mm For at noten plasseres i midten av et arbeids-
stykke, må du innstille det høydejusterbare an-
8
legget på halvparten av verktøytykkelsen.
10
Eksempel: For et 18 mm tykt arbeidsstykke inn-
stiller du 9 mm på høydeskalaen.
12,3
Til fjerning av det høydejusterbare anlegget 10
13
løsner du klemspaken 13 og dreier anlegget
14,7
med dreieknappen 7 oppover og ut av vinkelan-
22 legget 17.
5
7
10
