2
Raccord de purge pour FA, FB
Raccord d'air de pilotage pour FI
1
Raccord d'air de pilotage pour FA, FB,
FI
Couvercle d'actionneur
Corps d'actionneur
Interface actionneur / corps
avec méplat
Corps à siège droit
Raccord de conduite
Flèche du sens de l'écoulement
ou chiffres d'identification du sens
d'écoulement

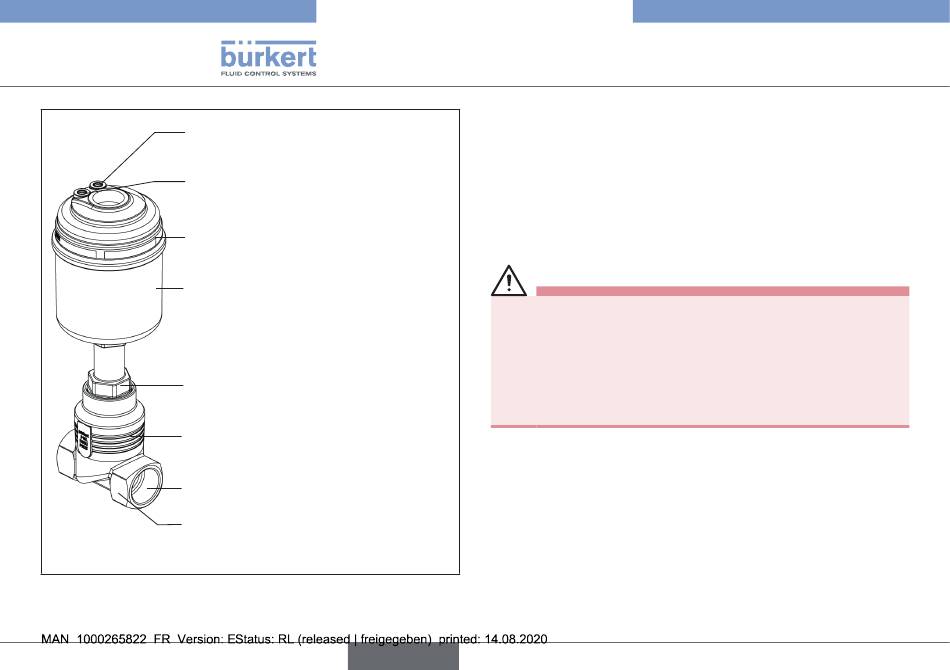

Fig. 1: Vanne de régulation à siège droit type 2301, structure et
description
10
6.2
Le siège de la vanne se ferme toujours contre le sens du flux de
fluide.
La force du ressort (FA) ou la pression de pilotage pneumatique (FB
et FI) produisent la force de fermeture sur le cône de régulation. La
force est transmise par une tige reliée au piston d'actionneur.
6.2.1
AVERTISSEMENT !
Avec fonction I – danger en cas de panne de la pression de
pilotage.
Avec la fonction I, la commande et le retour de position s'effectuent
de manière pneumatique. En cas de chute de pression, aucune
position définie n'est atteinte.
▶ Pour un redémarrage contrôlé, appliquer d'abord la pression
de pilotage à l'appareil, puis raccorder le fluide.
Français
Type 2301
Structure et mode de fonctionnement

Fonction

Fonctions (F)
