REX 521
4.3.1.2.
38
Relais de protection
Référence Manuelle Technique (configurations standards)
3I>
67
3I>
50
I >
67N
0
3I
>
68
2f
I >
46
3
49F
SYNC
25
79
0
I
CBFP
*/62
86
LO
REX 521 H01

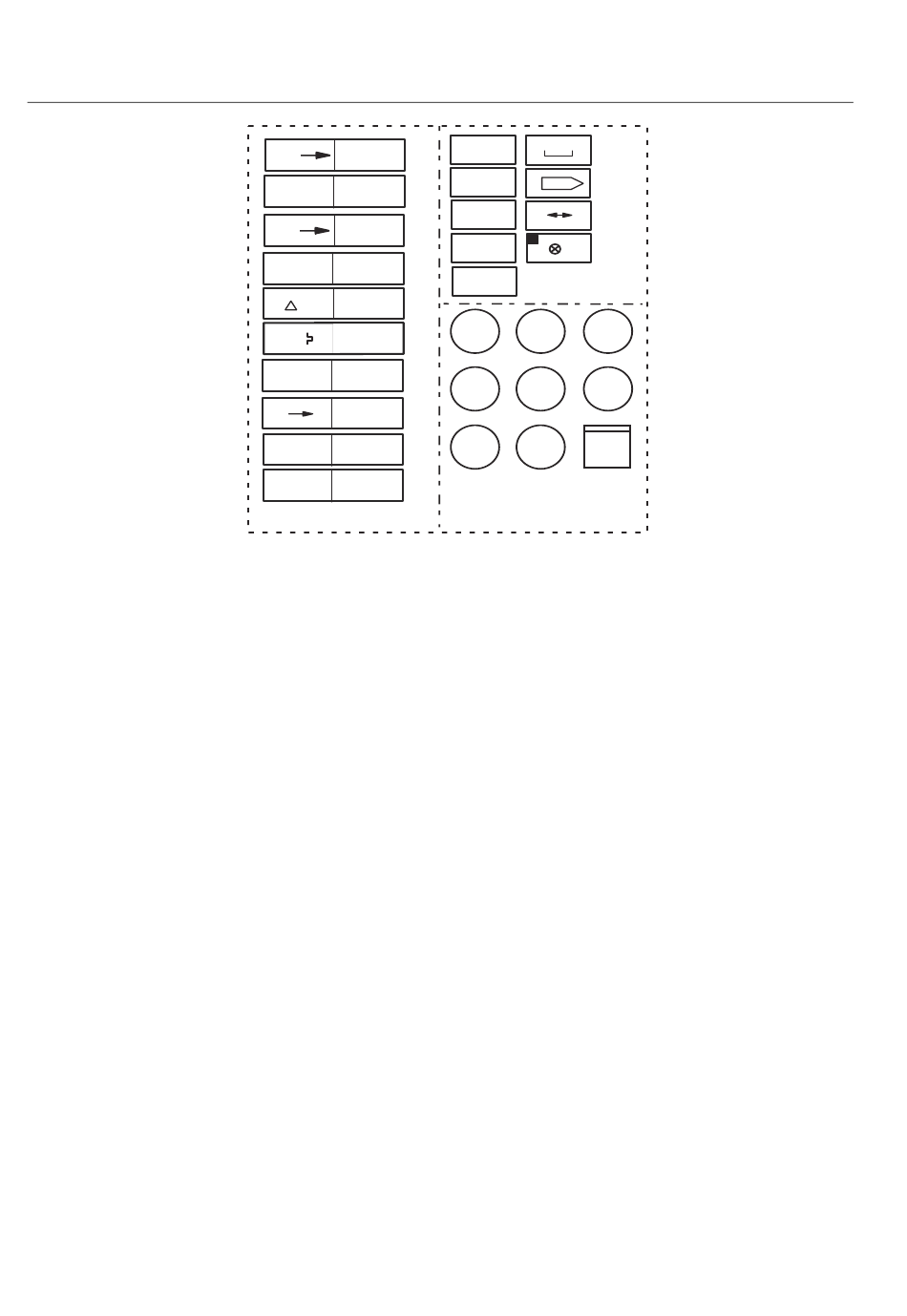

Fig. 4.3.1.1.-1 Schéma fonctionnel de la configuration standard H01
Application
La configuration standard H01 du REX 521 est conçue pour être utilisée sur un
simple jeu de barres utilisant un disjoncteur pour la protection sélective
directionnelle et non-directionnelle contre les courts-circuits, la protection à
maximum de courant temporisée directionnelle, la protection directionnelle contre
les défauts à la terre et le déclenchement automatique avec la fonction de vérification
de la synchronisation / vérification de la tension.
Pour des informations plus détaillées sur la configuration standard, reportez-vous à
l'exemple d'application de la configuration standard H01 à la Section 12.1. Arrivée,
haut H01.
MCS
000
TCS1
CBCM
0
I
3I~harm
R
3U~harm
I
P
3I
0
U
3U
Q
0
pf
f
E
1MRS756095
H01
