ABB REX 521 Manuel Technique page 150
Relais de protection
Masquer les pouces
Voir aussi pour REX 521:
- Manuel de l'opérateur (28 pages) ,
- Manuel de l'opérateur (36 pages)
Table des Matières
Publicité
REX 521

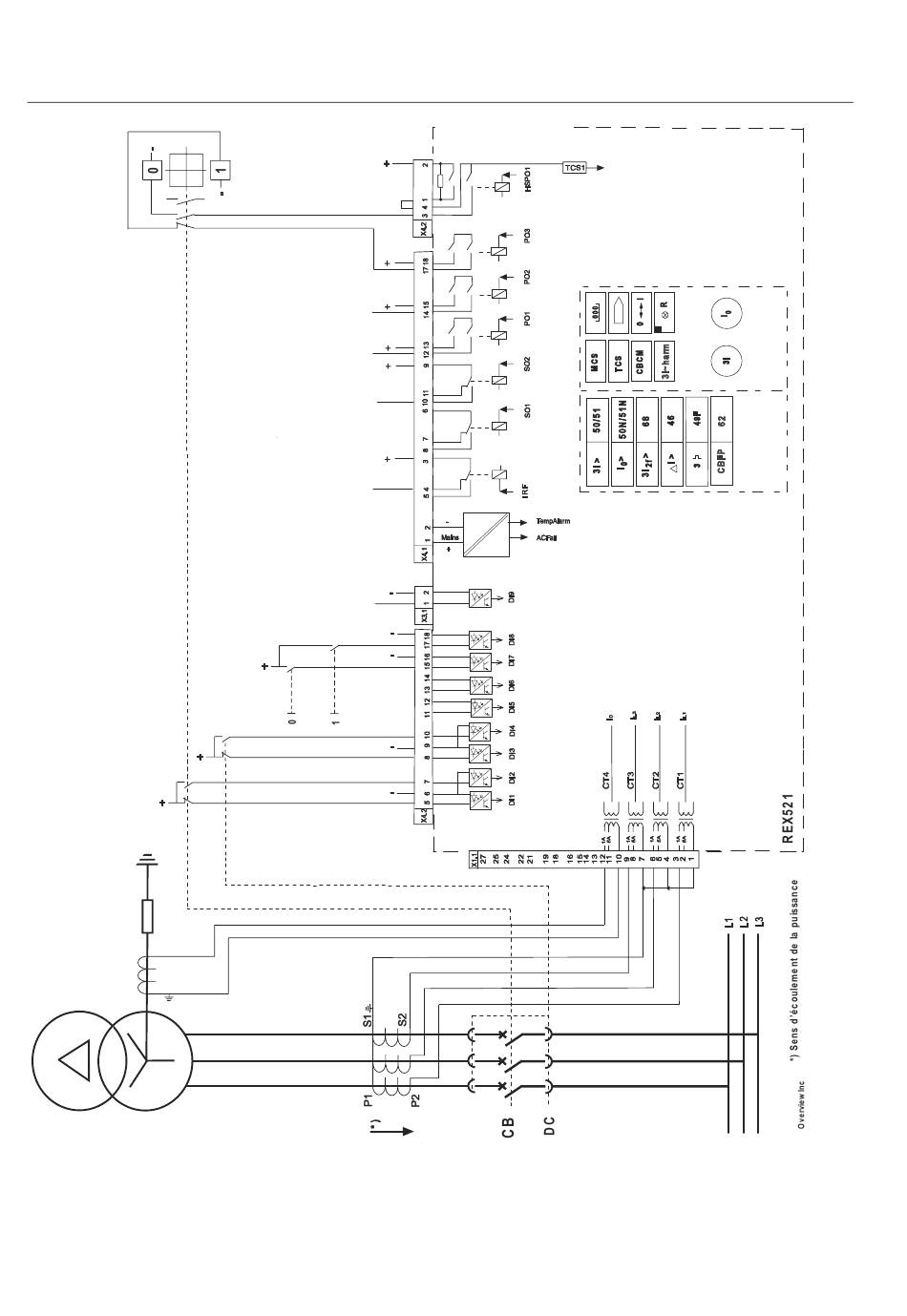

Fig. 10.2.1.-2 Schéma de principe de raccordement de l'arrivée
150
Relais de protection
Référence Manuelle Technique (configurations standards)
D EC LEN C H EM EN T disjoncteur
FERM ETU RE disjoncteur
Io> > > DECLENCHEMENT vers
disjoncteur sur le côté H T du
transform ateur
Protection en cas de
défaillance de disjoncteur
Signal de blocage O C vers
relais H T (3 I> > START)
D éfaillance de relais interne
Signal de blocage OC venant
des lignes d’alim entation
sortantes vers le niveau 3 I> > >
