REX 521
5.3.1.
5.4.
5.4.1.
70
Relais de protection
Référence Manuelle Technique (configurations standards)
Sélecteurs de sortie
Les signaux de sortie (par exemple Start 1, Trip 1, c.-à-d. Démarrage 1,
Déclenchement 1) sont acheminés vers les relais de sortie (par exemple PO1,
HSPO1, SO1) en utilisant les sélecteurs de sortie.
Autres fonctions décrites dans les schémas synoptiques des
signaux

Fonction de verrouillage

La fonction de verrouillage est utilisée pour augmenter la sécurité lors de l'exécution
des opérations de commande. La fonction de verrouillage peut être réinitialisée en
utilisant le sélecteur d'entrée pour connecter l'une des entrées numériques (DI1 à
DI9) vers le signal de réinitialisation de verrouillage.
Il est à noter que vous ne pouvez pas éteindre la DEL d'indication de déclenchement
avec les boutons [C] ou [C] + [E] tant que la réinitialisation de verrouillage n'est pas
intervenu.
3I>
3I>> Master Trip
3I>>>
Trip 1
Io>-->
Io>>-->
Io>>>-->
Iub>
3Ith>

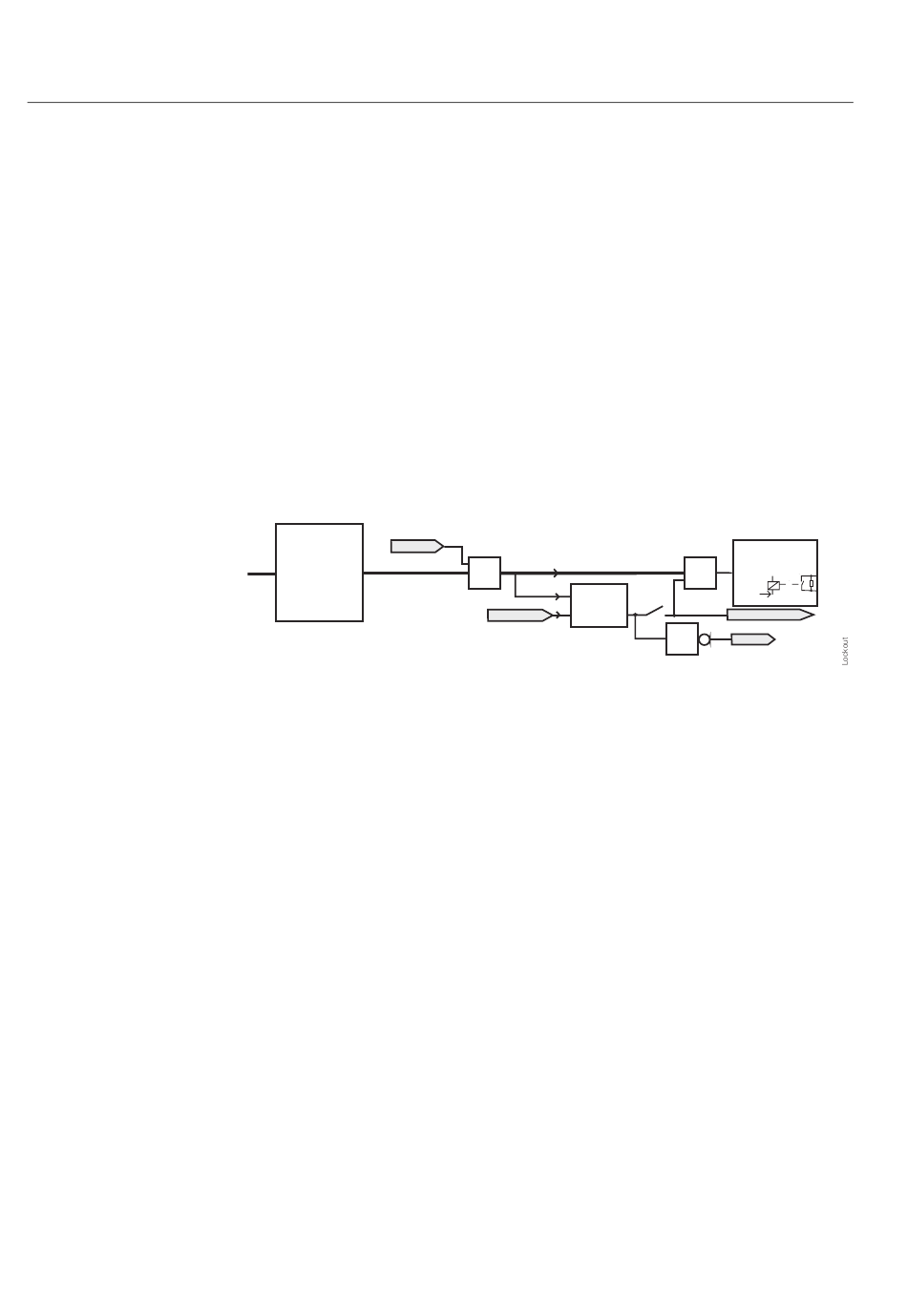

Fig. 5.4.1.-1 Fonction de verrouillage dans les schémas fonctionnels relatifs aux
configurations standard
Dans la figure ci-dessus (Fig. 5.4.1.-1), le signal de fonctionnement de verrouillage
est connecté en interne à l'entrée CLOSEENA du bloc fonctionnel COCB afin
d'activer l'interverrouillage. Ceci signifie qu'il n'est pas autorisé à effectuer des
opérations de commande lorsque la fonction de verrouillage est active.
La fonction de verrouillage peut être utilisée de deux manières différentes:
La première option est d'utiliser la sortie HSPO1 pour effectuer la fonction de
verrouillage. Le sélecteur Lockout HSPO1 (verrouillage HSPO1) est utilisé pour
activer l'automaintien forcé. Le relais de sortie automaintenu ne peut être réinitialisé
qu'à partir d'une entrée numérique. L'idée est d'avoir un commutateur externe qui
doit être réinitialisé avant que l'opération de fermeture du disjoncteur ne soit
autorisée. Par exemple, une ligne d'alimentation de moteur a déclenché et il est
nécessaire d'éviter d'alimenter de nouveau le moteur tant que sa température n'est
pas descendue à un niveau acceptable.
≥1
Lockout
S
HSPO1
Q
R
Lockout reset
1MRS756095
HSPO1
(X4.2.3/4/1/2)
≥1
Lockout Working
1
Lockout
