1MRS756095
Relais de protection
Référence Manuelle Technique (configurations standards)
Utilisation de l'état du sectionneur (l'état de l'interrupteur MALT
n'est pas disponible)
Si les signaux d'indication d'état du sectionneur sont connectés aux entrées
numériques et acheminées vers DC pos. open (position Sectionneur ouverte) et DC
pos. Close (position Sectionneur fermée), ces indications peuvent être incluses dans
le programme d'interverrouillage. Le signal marqué "Interlocking_A"
(interverrouillage_A) sera un 1 logique lorsque le sectionneur est fermé et un 0
logique lorsque le sectionneur est ouvert. Utiliser ce signal pour activer les
opérations de fermeture en sélectionnant "Interlocking_A" dans le sélecteur Close
enable (Activer la fermeture).
Po sitio n sec tio nneur o uverte
Po sitio n sec tio nneur ferm e

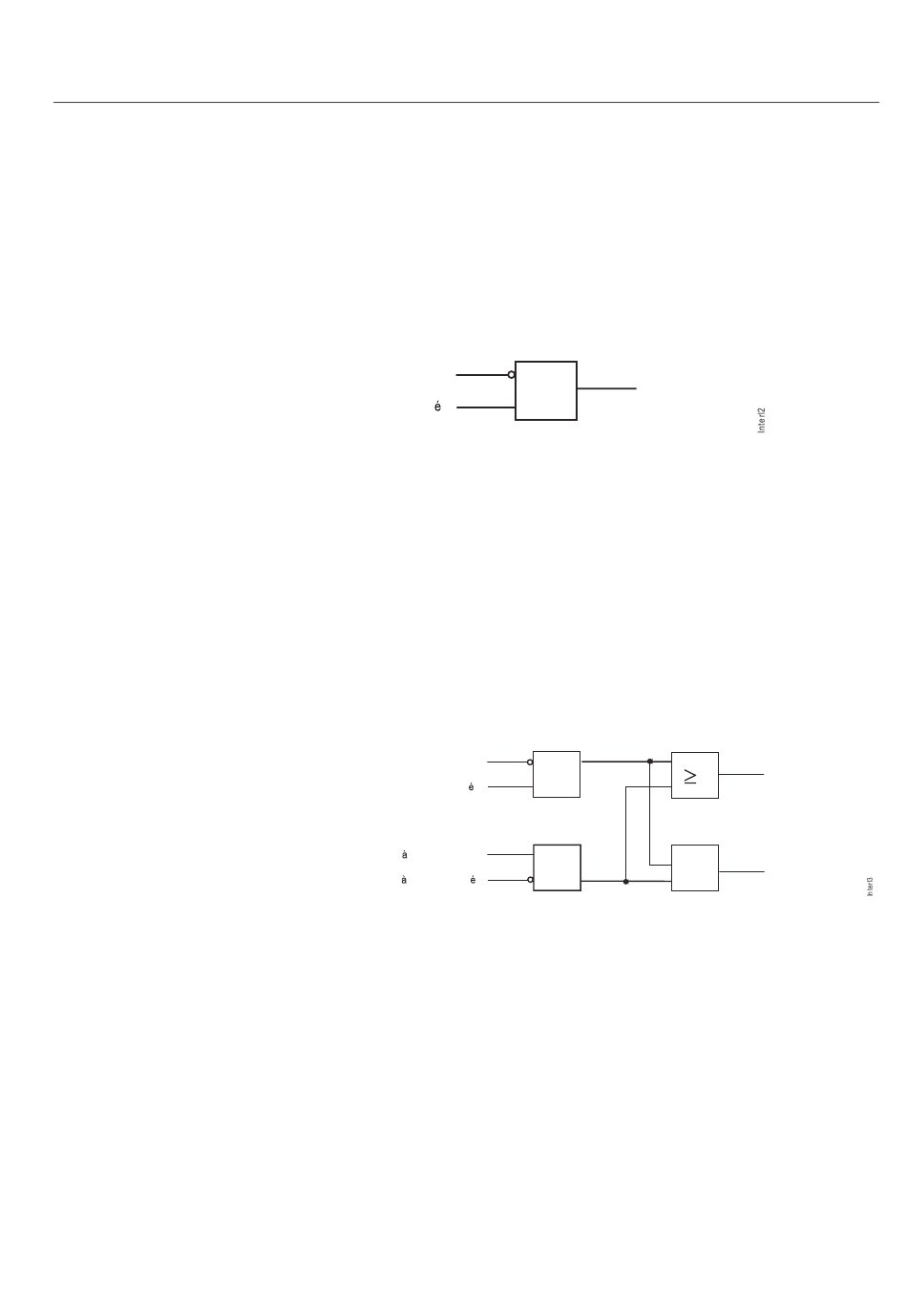

Fig. 6.2.1.-2 Interverrouillage en utilisant l'état du sectionneur
Utilisation de l'état du sectionneur et/ou de l'interrupteur MALT
Si les indications du sectionneur et de l'interrupteur MALT sont toutes deux
disponibles et acheminées vers DC pos. open, DC pos. close, ES pos. open et ES pos.
Close, ces indications peuvent être incluses dans le programme d'interverrouillage.
Le signal marqué "Interlocking_A" (interverrouillage_A) sera un 1 logique lorsque
le sectionneur est fermé ou que l'interrupteur MALT est ouvert. Le signal marqué
"Interlocking_B" (interverrouillage_B) sera un 1 logique lorsque le sectionneur est
fermé et que l'interrupteur MALT est ouvert. Utiliser l'un quelconque de ces
signaux pour activer les opérations de fermeture en sélectionnant "Interlocking_A"
(interverrouillage_A) ou "Interlocking_B" (interverrouillage_B) dans le sélecteur
Close enable (Activer fermeture).
Po sitio n sec tio nneur o uverte
Po sitio n sec tio nneur ferm e
Po sitio n interrup teur m ise la terre o uverte
Po sitio n interrup teur m ise la terre ferm e
Fig. 6.2.1.-3 Interverrouillage en utilisant l'état du sectionneur et/ou de
l'interrupteur MALT
Utilisation du sectionneur, de l'interrupteur MALT et des entrées
logiques
Dans les cas mentionnés ci-dessus, des signaux supplémentaires, tels que gaz SF6
faible, peuvent être utilisés pour bloquer les opérations de fermeture. Alors, ces
signaux doivent être connectés au modèle d'interverrouillage en utilisant les
sélecteurs d'entrées logiques 1 à 3 (Logic_inpX). En sélectionnant
"Interlocking_C", (interverrouillage_C) "Interlocking_D" (interverrouillage_D) ou
"Interlocking_E" (interverrouillage_E) dans le sélecteur Close enable (Activer
fermeture), il est possible de créer différentes conditions ET/OU.
&
Interverro uillag e A
& 1
&
&
REX 521
Interverro uillag e A
Interverro uillag e B
77
