Relais de protection
Référence Manuelle Technique (configurations standards)

Connexions de mesure

Les transformateurs de courant triphasé sont connectés au connecteur X.1.1 sur le
panneau arrière. Les courants nominaux de l'entrée de mesure sont de 1 A et de 5 A.
*) Sens d’écoulement de la puissance

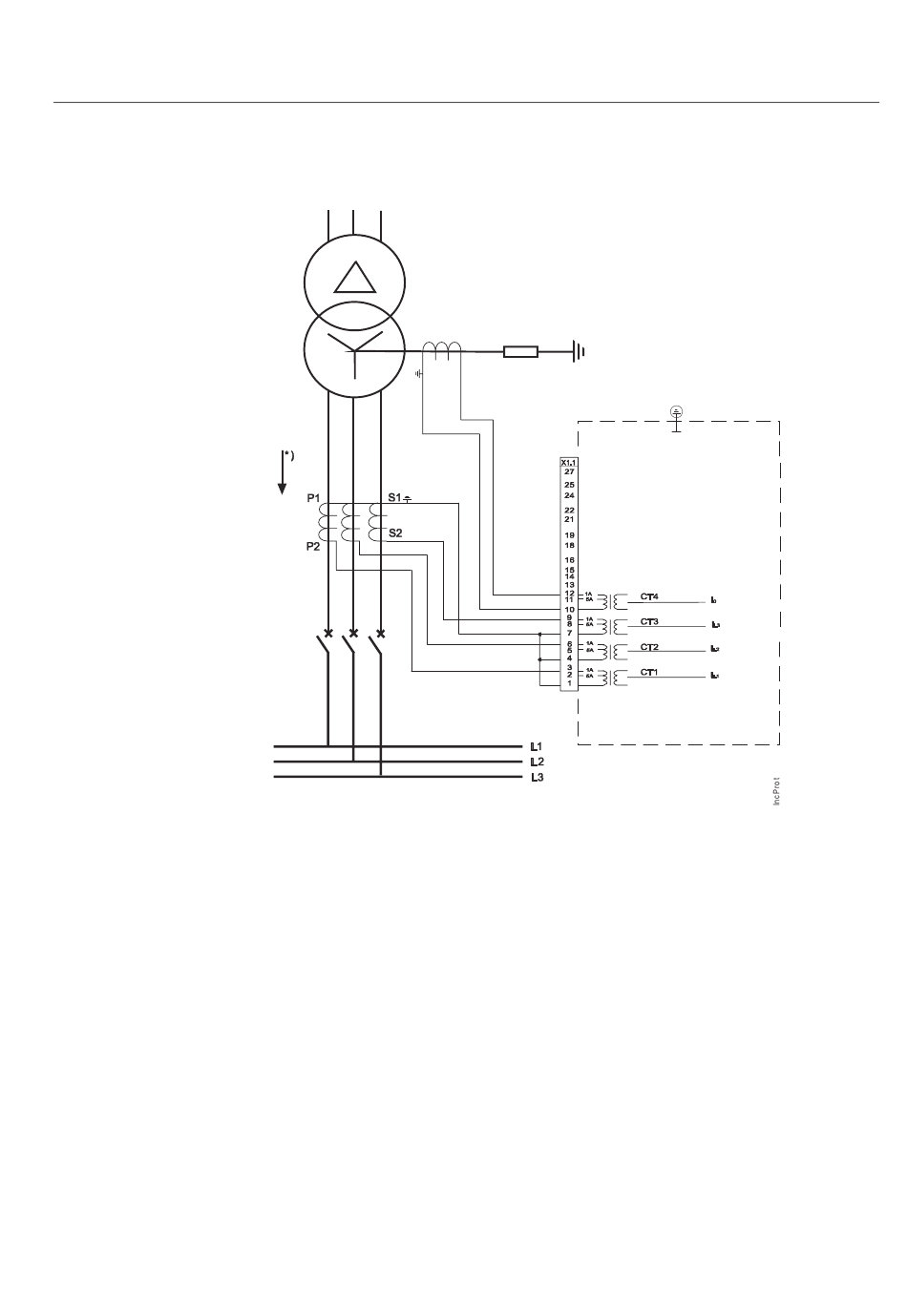

Fig. 10.2.2.-1 Schéma de raccordement de BO1 pour la protection d'une arrivée
et en tant que protection de secours des départs
Les données techniques des transformateurs de courant sont définies via l'outil
Relay Setting Tool ou à partir de l'IHM locale. Pour trouver les paramètres, suivre
le chemin Menu princ.\Configuration\Instr. mes.\. Pour des
informations plus détaillées sur la manière de régler les courants nominaux,
reportez-vous au
Manuel de référence technique, Généralités
Références).

Protection

Tous les paramètres nécessaires pour les fonctions de protection peuvent être définis
via l'outil Relay Setting Tool ou à partir de l'IHM locale. Vous pouvez trouver les
paramètres dans Menu princ.\Protection\.
REX 521
REX 5 2 1
(voir la Section 1.3.
