1MRS755566
5.
5.1.
5.1.1.
Relais de protection de ligne
Manuel de référence technique

Exemples d'application

Fonction de réenclenchement automatique
Déclenchement rapide et lancement du cycle 1 utilisant deux
échelons de protection
Dans de nombreuses applications, telles que les applications impliquant des fusibles
en aval, le déclenchement et le lancement du cycle 1 doivent être rapides (instantané
ou avec un retard très court) alors que les cycles 2 et 3 ainsi que le temps de
déclenchement définitif doivent être temporisés.
Dans cet exemple, deux échelons à maximum de courant sont utilisés, I> et I>>.
L'échelon I>> possède une caractéristique instantanée, l'échelon I> une
caractéristique temporisée. En paramétrant SG2/2 sur 1 et SG2/7 sur 1, l'échelon I>>
sera bloqué par la fonction AR pendant les cycles 2 et 3.
Déclenchement
I>
Déclenchement
I>>
I>> Déclench.
Bloc I>>
Disjoncteur
fermé
Décharge 1
Disjoncteur
ouvert
t>>

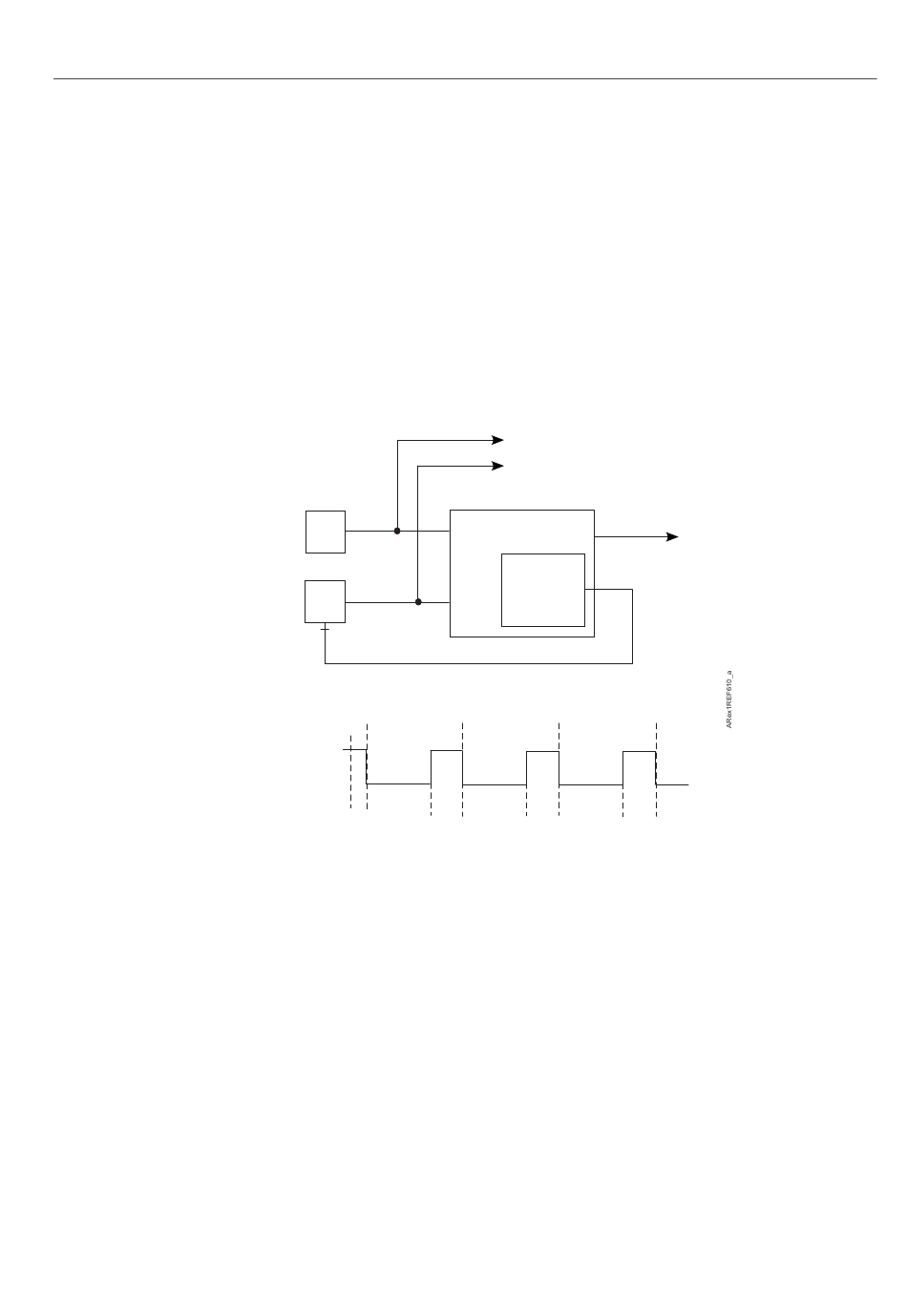

Fig. 5.1.1.-1 Lancement rapide du cycle 1 utilisant un échelon rapide et un
échelon temporisé.
En cas de court-circuit dans le réseau, l'échelon I>> déclenchera le disjoncteur et
démarrera le cycle 1. Au lancement du cycle 1, le blocage de l'échelon I>> sera
activé. Si le défaut dans le réseau n'est pas éliminé, l'échelon I> déclenchera le
disjoncteur et provoquera le lancement des cycles de réenclenchement 2, puis 3 et
enfin entraînera le déclenchement définitif.
Comme dans cet exemple le seuil de démarrage de l'échelon I> est supérieur à celui
de l'échelon I>>, il est possible que le courant de court-circuit ne dépasse pas le seuil
de démarrage de léchelon I> alors que le blocage de l'échelon I>> est actif. Cela
conduit alors à un effet de pompage lorsque la fonction AR est relibérée (blocage de
l'échelon I>> inclus) : cela signifie que la séquence de réenclenchement automatique
ne cesse de se répéter.
Ouvrir disjoncteur
Ouvrir disjoncteur
0→1
Fermer disjoncteur
Bloquer I>> aux
décharges 1, 2
Bloc I>>
and 3
SG2/2=1
SG2/7=1
I> Déclench. I> Déclench.
Bloc I>> Bloc I>>
Décharge 2 Décharge 3
t>
t>
REF 610
Déclench.
I>
Déclenchement défini
t>
