4.1.4.
4.1.4.1.
Relais de protection de ligne
Manuel de référence technique
Les fonctions de l'appareil sont sélectionnées à l'aide des commutateurs des groupes
SGF (CF), SGB (CEN), CCS (SGR) et CD (SGL). Les sommes de contrôle de
chaque groupe d'interrupteurs sont disponibles sous SETTINGS dans le menu de
l'IHM. Les fonctions des commutateurs sont expliquées en détail dans les tableaux
SG_ correspondants.

Protection

Schéma bloc
Combinateur pour
entrée numerique
SGB1...5
1)
Régler 1 de nouveau
2)
Régler 2 de nouveau
3)
Régler 3 de nouveau
Groupe de réglage
Synchronis. de l’heure
Dec Ext
DI1
Entrées numériques
Dec Ext CBFP
DI2
Dec externe du
Entrées numériques DI3
verrouillage du dec
DI4
optionelles
Arc externe
(module E/S) DI5
Dec du verrouillage
réinitialisé
Bloc I>
Bloc I>>
Bloc I 0 >
Bloc I 0 >>
Bloc ∆I>
AR inhibé
Fermet. du disj. inhibée
Disj. en position ouverte
Disj. en position fermée
Amorce d’AR externe
I
L1
I
L2
I
L3
Entrées analogues
I
0
Entrées de détecteur
Entrée de capteur lumineux 1
d’arc optionnel
Entrée de capteur lumineux 2
(Module de communication)
La ligne en pointillés indique une fonction facultative.
1) Indications d'effacement par le signal d'entrée numérique
2) Indications d'effacement et de déverouillage des contacts
de sortie par le signal d'entrée numérique
3) Régler à nouveau les indications et les valeurs mémorisées;
indications d'effacement et de déverouillage des contacts de
sortie par le signal d'entrée numérique

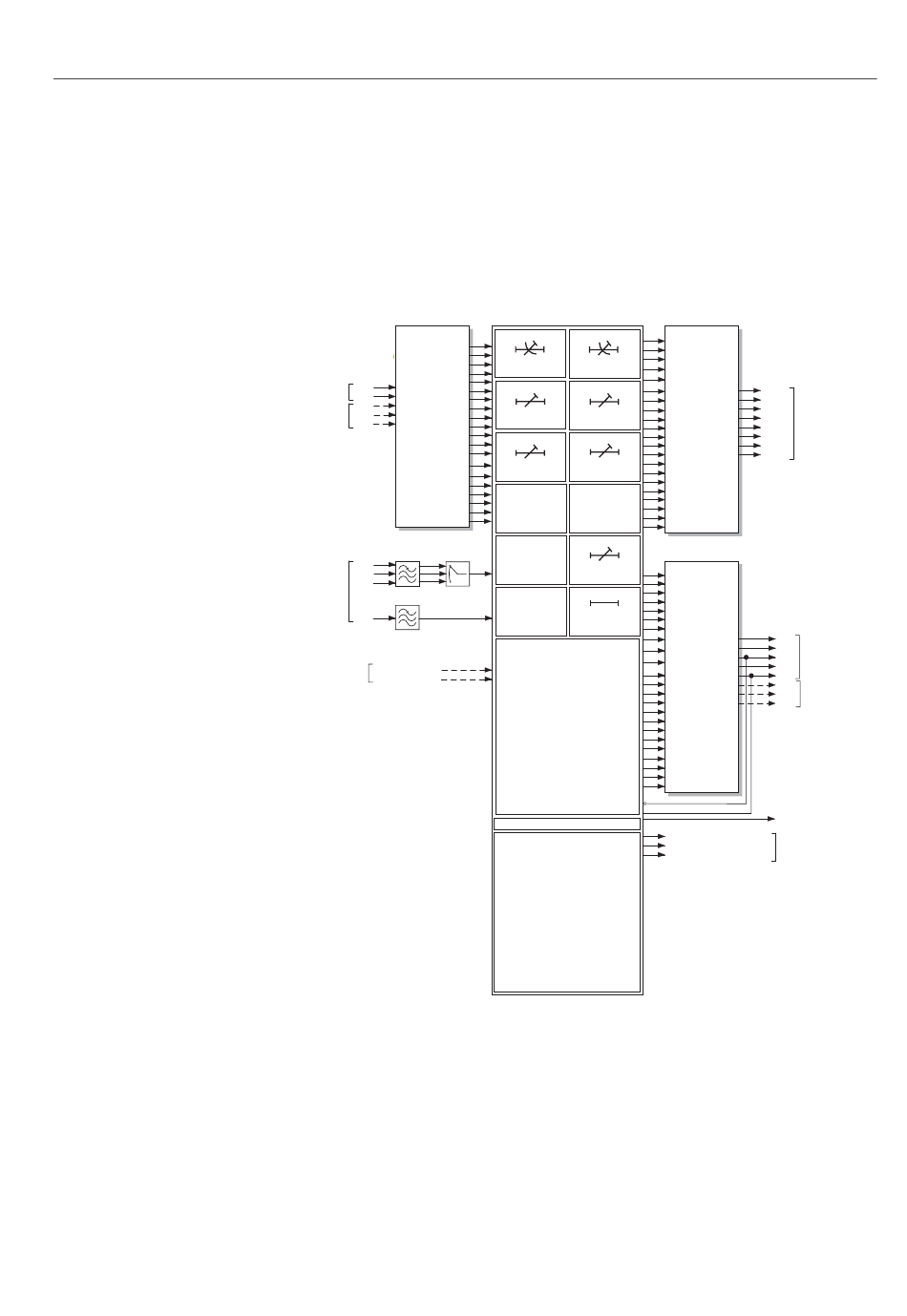

Fig. 4.1.4.1.-1 Schéma bloc
Fonctions de protection du disjoncteur DEL programmables
I> Io>
Démarrage Démarrage
Bloc
Bloc Déclench. Déclench.
I>> Io>>
Démarrage
Double Double Démarrage
Bloc Déclench.
Bloc Déclench.
I>>> ∆I>
Démarrage Démarrage
Déclench. Bloc Déclench.
I θ>
IL1
Démarrage
IL2
Alarme
IL3
Déclench.
Io
CBFP
PO1
Io DEC EXT
PO2
Arc I>, Arc I 0 >
Verrouillage du
déclenchement
Dec Ext
Lumière1
Réinitialisation
Lumière2 Sortie lumière
Verrouillage
PO3
du déclench. Arc ext Déclench.
0→1, AR
Réenclenchement automatique
Disj. en position ouverte
Commande d’ouvert. du disj.
Disj. en position fermée
Commande de fermet. du disj.
AR inhibé
Échec du réenclench. du disj.
Fermet. du disj. inhibée
Décharge due
Amorce d’AR externe
Alarme de déclench. défini
I> Démarrage Verrouillage du réenclench.
autom.
I> Déclench.
Bloc I>
I>> Déclench.
Bloc I>>
I>>> Déclench.
Bloc I>>>
Io> Démarrage
Bloc Io>
Io> Déclench. Bloc Io>>
Io>> Déclench.
∆I> Déclench.
Θ> Alarme
Θ> Déclench.
Verrouillage du déclenchement
Déclenchement d’arc
CBFP
Avertissement
SGF1...SGF5
Dispositif d'enregistrement des pertubations
(canaux: 4 analogues + jusqu'á 8 numeriques)
I> Démarrage
I DI1
L 1
DI2 I> Déclench.
I
L 2
DI3
I>> Démarrage
I
L 3
DI4
I>> Déclench.
I
0
DI5
I>>> Démarrage
I>>> Déclench.
I 0 > Démarrage
I 0 > Déclench.
I 0 >> Démarrage
I 0 >> Déclench.
∆I> Démarrage
∆I> Déclench.
θ> Alarme
θ> Déclench.
REF 610
Combinateur pour
SGL1...8
I> Déclench.
I>> Déclench.
I>>> Déclench.
I 0 > Déclench.
I 0 >> Déclench.
∆I> Déclench.
LED1
Θ> Alarme
LED2
Θ> Déclench.
Verrouillage du LED3
déclench.
LED4 DELs
Alarme de déclench.
programmables
LED5
défini
LED6
Décharge due
LED7
Verrouillage du
réenclench. autom. LED8
Disj. en position ouverte
Disj. en position fermée
DI1
DI2
DI3
DI4
DI5
Déclenchement d’arc
Sortie lumière d’arc
Combinateur pour
contacts de sortie
SGR1...5
I> Démarrage
I> Déclench.
I>> Démarrage
I>> Déclench.
I>>> Démarrage
I>>> Déclench.
I 0 > Démarrage
I 0 > Déclench.
PO1
I 0 >> Démarrage
PO2
I 0 >> Déclench.
Entrées numériques
PO3
(contacts de sortie)
∆I> Démarrage
SO1
∆I> Déclench.
SO2
θ> Alarme
SO3
Sorties numériques
θ> Déclench.
SO4 optionelles
Déclench. ext.
(module E/S)
SO5
Disj. en position ouverte
Disj. en position fermée
Alarme de déclench.
défini
Échec du réenclench. du
disj.
Décharge due
Verrouillage de
réenclench. autom.
Déclench. d'arc
Sortie lumière d'arc
IRF
INDICATION EID Indication DEL (vert) d'EID
DÉMARRAGE/INDICATION Indication DELs
D'ALARME démarrage/Alarme (orange)
INDICATION DE DÉCLENCH.
et déclenchement (rouge)
