Haal de flexibele leidingen door de openingen op de plaat links 5)
(Afb. 21) door de dunne scheidingswand te verwijderen of door
de volgende aanwijzingen in acht te nemen: draai de schroeven
1) los, deel het inzetstuk in de delen 2) en 3) op en verwijder de
dunne scheidingswand die de twee openingen 4) afsluit.
Plaats de flexibele leidingen zodanig dat er niet op getrapt kan
worden of met de warme onderdelen van de ketel in aanraking
komen.
Sluit, uiteindelijk, het andere uiteinde van de flexibele leidingen
aan op de bijgesloten nippels met behulp van twee sleutels:
plaats de ene sleutel op draaikoppeling van de flexibele leiding,
voor het aandraaien, en plaats de andere sleutel op de nippel ter
ondersteuning van de reactie.
6.4

Pomp

Als u stookolie met maximaal 10% biologisch
mengsel gebruikt, is het noodzakelijk dat u
flexibele olieleidingen installeert die voor het
gebruik van biobrandstof geschikt zijn.
OPGELET
Neem voor overige informatie contact op met
Riello.

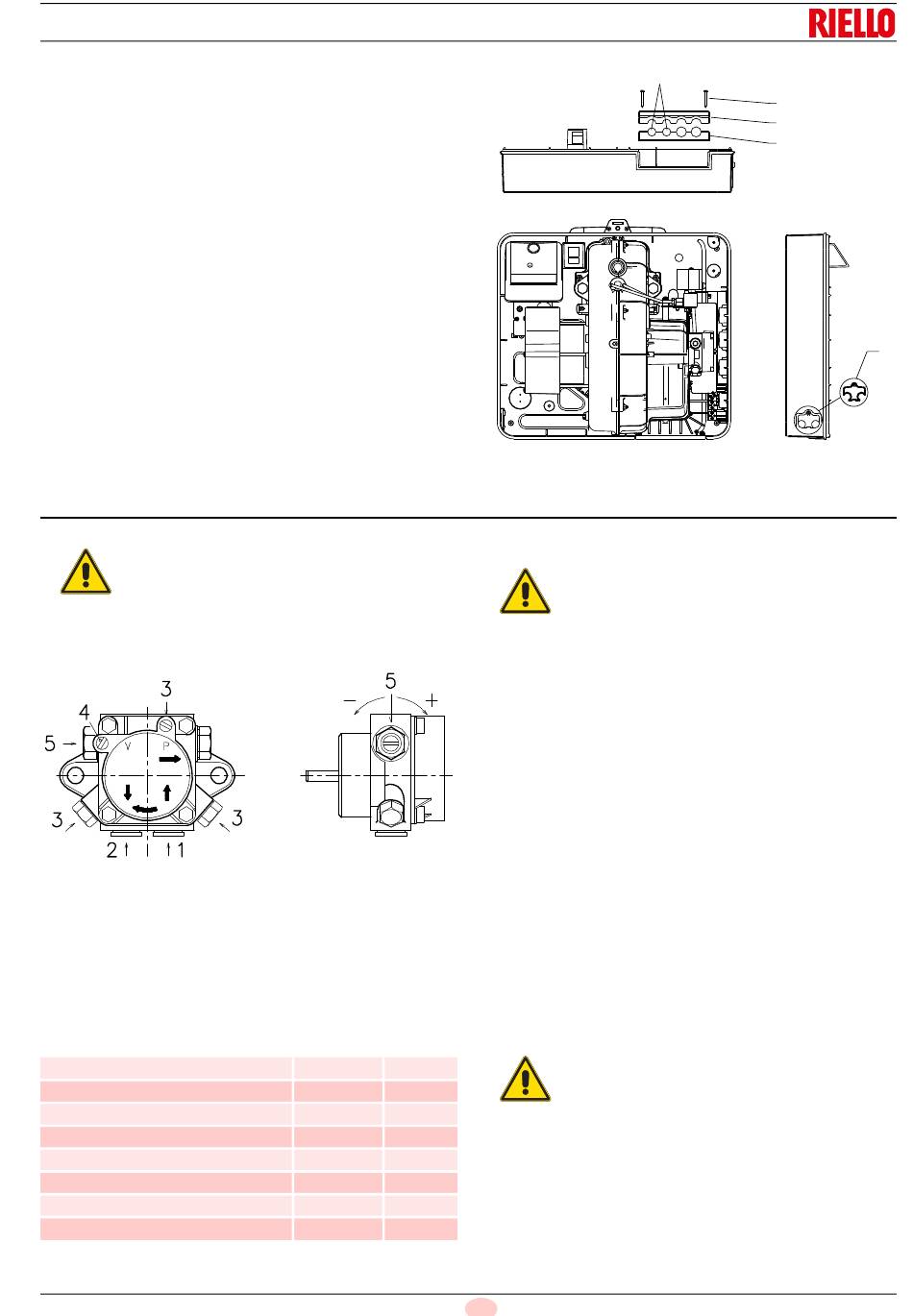

Legenda (Afb. 22)
1 -Aanzuiging
2 -Terugvoer
3 -Aansluiting drukmeter
4 -Aansluiting vacuümmeter
5 -Drukstelschroef
6.4.1

Technische gegevens

Suntec ALV 57 CK
- Min. debiet bij een druk van 12 bar
- Werkvlak in stuwdruk
- Max. onderdruk bij aanzuiging
- Viscositeitsveld
- Max. temperatuur olie
- Max. druk bij aanvoer en terugloop
- Afgestelde druk in de fabriek
Wijdte filtermaas
Hydraulische installatie
D602
Afb. 22
G 1/4"
G 1/4"
G 1/8"
G 1/8"
kg/h 45
bar 7 - 15
bar 0.45
2
mm /s (cSt) 1 - 12
°C 60
bar 2
bar 12
mm 0.15
Tab. I
21
6.4.2

Aanzuiging pomp

Controleer, alvorens u de brander start, of de
terugloopleiding naar de tank niet verstopt is.
Een eventuele blokkering van de slang zou tot
OPGELET
schade aan de pakkingbus op de as van de
pomp kunnen leiden.
(Bij het verlaten van de fabriek is de bypass van
de pomp gesloten).
– Draai één van de schroeven 3) (Afb. 22) van de pomp los en
ontlucht de aanzuigleiding, zodat de pomp automatisch kan
aanzuigen.
– Start de brander op door de afstandsbedieningen en de elek-
triciteitsschakelaar af te sluiten De pomp moet draaien in de
richting van de pijl die op het deksel aangegeven staat.
– Indien er stookolie lekt uit schroef 3) is de pomp aangezogen.
– Zet de brander onmiddellijk uit en draai de schroef 3) aan.
De duur van deze handeling hangt af van de doorsnede en de
lengte van de aanzuigleiding.
Wacht ongeveer 15 sec. als de pomp bij een eerste start niet aan-
gezogen wordt en de brander geblokkeerd raakt. Ontgrendel ver-
volgens de brander en herhaal de startfase.
Na iedere 5-6 ontstekingen dient men 2-3 minuten te wachten om
de transformator te laten afkoelen.
Belicht de fotoweerstand niet, om de vergrendeling van de bran-
der te voorkomen: de brander valt hoe dan ook ongeveer tien se-
conden na het aanslaan ervan stil.
De hierboven beschreven handeling is mogelijk
omdat de pomp bij het verlaten van de fabriek met
brandstof gevuld is. Indien de pomp leeg is, vul
deze met brandstof via de vacuümmeter aanslui-
OPGELET
ting alvorens de pomp te starten.
Dit om te vermijden dat de pomp vastloopt. Vul de
leiding met een afzonderlijke pomp indien de aan-
zuigleiding langer is dan 20-30 m.
NL
4
1
2
3
D7437
5
Afb. 21
