Opmerking
Als de druk in de verbrandingskamer gelijk is aan 0 mbar, dan
moet de lucht afgesteld worden met de lijn die in het schema ge-
trokken is (Afb. 16).
 Hermonteer de verstuiver 4) op de geleiders 3) op ongeveer
100 mm van de mof 5) nadat u de kop afgesteld heeft (Afb. 9
op pagina 15).
 Breng de kabels van de elektroden aan en verplaats de
brander over de hele lengte van de mof.
 Vervang de schroeven 2) op de geleiders 3).
 Bevestig de brander met de schroef 1) op de mof.
Tijdens het bevestigen van de brander op de twee
geleiders raden we u aan om de hoogspannings-
kabels voorzichtig naar buiten te verplaatsen tot u
ze een beetje opgespannen heeft.
OPGELET
5.11

Klep ventilator afstellen

De klep ventilator kan met behulp van de schakelaar met
schaalindeling 1) (Afb. 17) afgesteld worden nadat u de moer 2)
losgedraaid heeft.
Behoud de eerste keer dat u de brander aansteekt de originele
afstelling van de fabrikant: markering 2, zie Afb. 17.
6427
Installatie
Nr. Inkepingen
18 NL
D593
Mcal/h
kW

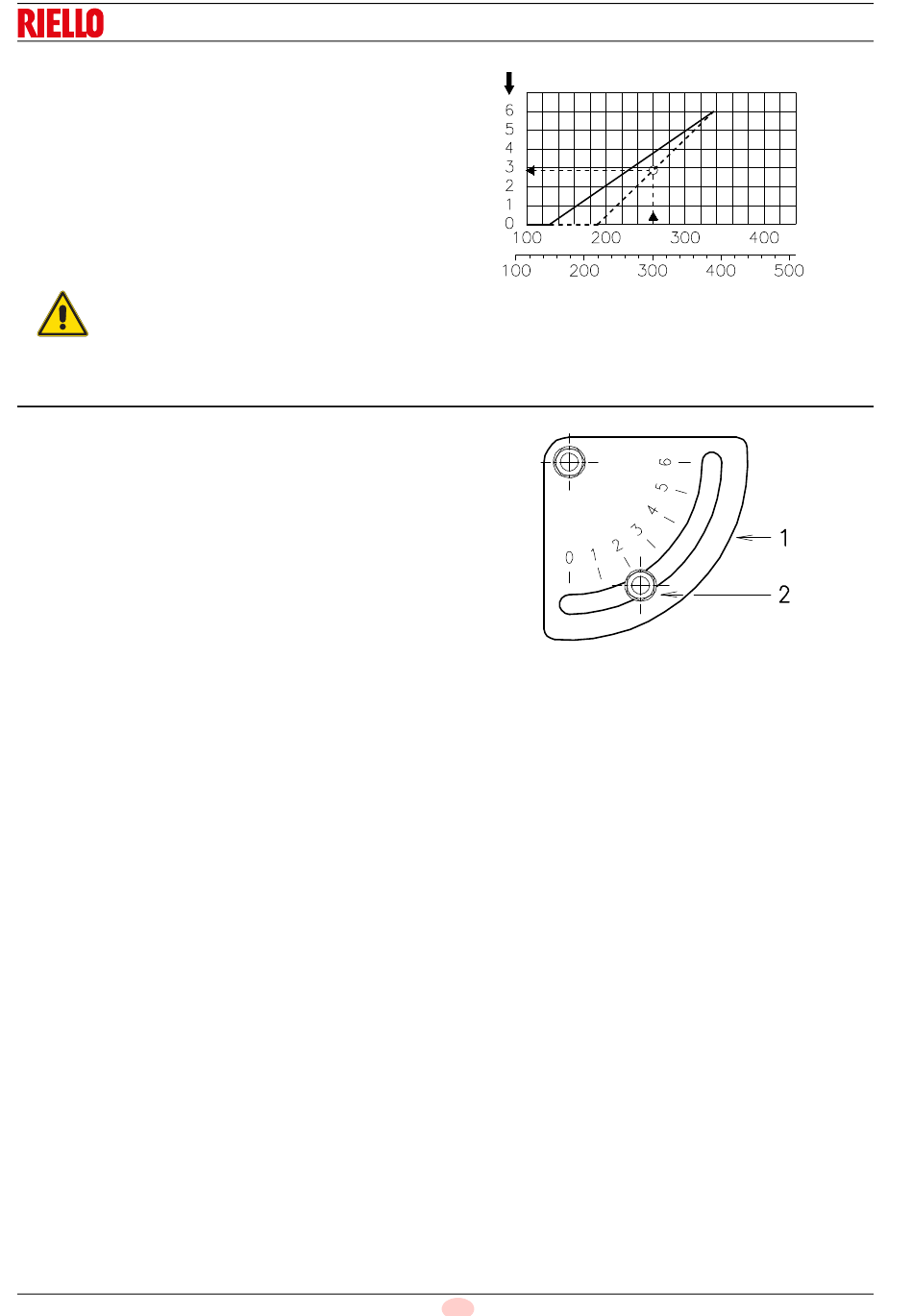

Afb. 16
Afb. 17
