6.1.3

Eenleidingsysteem

Voor de functionering met een eenleidingsysteem moet u de
flexibele terugvoerleiding losdraaien, de bypass 6) (Afb. 20) ver-
wijderen en de dop vastdraaien 7) (Afb. 20).
Zorg ervoor dat de afstand P niet groter is dan 10 m om de afdich-
ting van de pomp niet teveel te belasten. Zorg er tevens voor dat
de afstand V niet groter dan 4 m is.
Draai, voor automatisch aanzuigende pomp, de schroef 3) (Afb.
22) los om de lucht in de aanzuigleiding te verwijderen en wacht
tot de brandstof naar buiten stroomt.

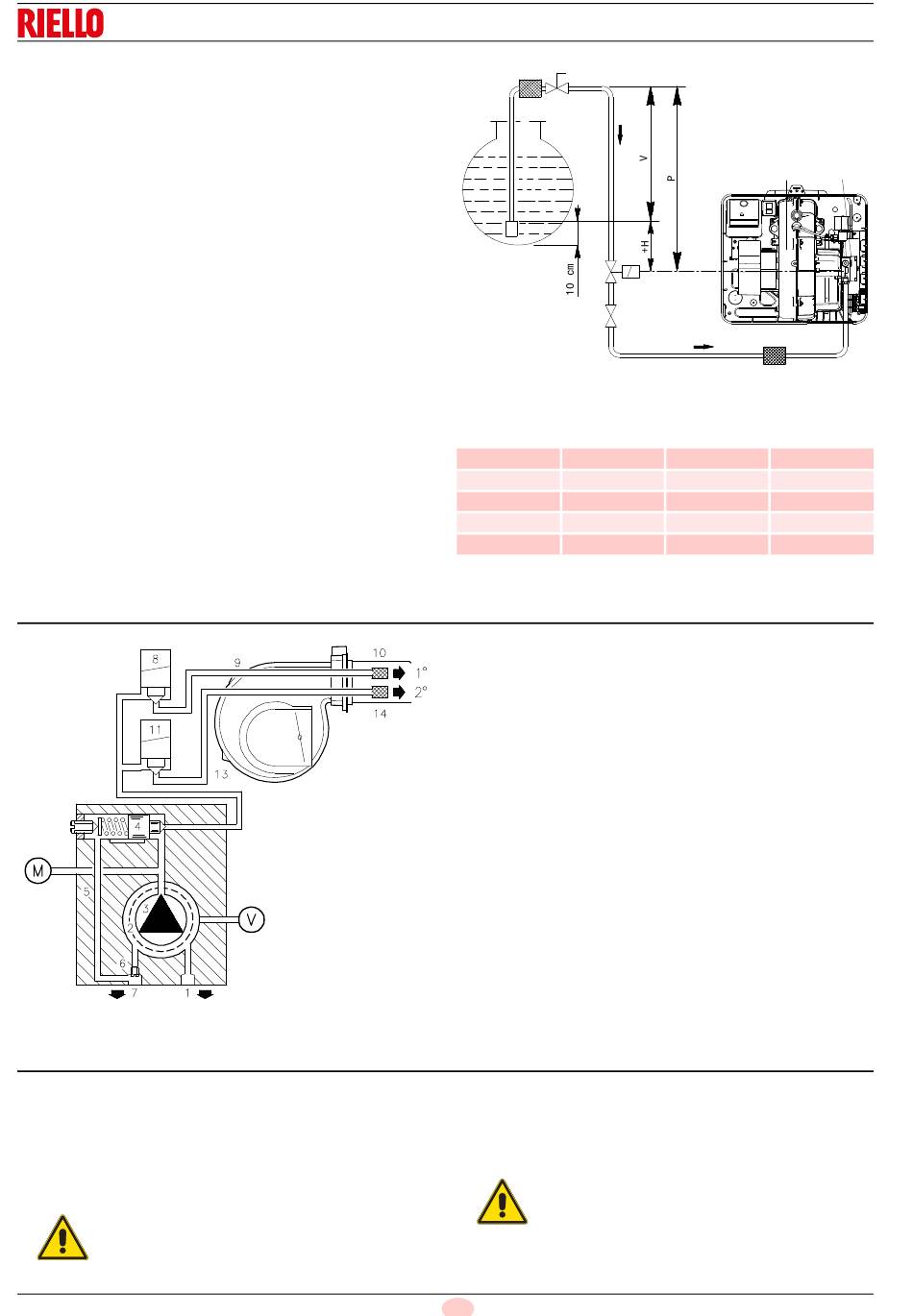

Legenda (Afb. 19)
H = Hoogteverschil pomp-voetklep
L = Lengte leiding
ø Binnendiameter leiding
1 Brander
2 Pomp
3 Filter
4 Handmatige sluitklep
5 Aanzuigleiding
6 Voetklep
7 Op afstand bedienbare handmatige klep met snelsluiting
(alleen voor Italië)
8 Elektromagnetische sluitklep (alleen voor Italië)
11 Filter tank
6.2

Lay-out hydraulische installatie

6.3

Hydraulische aansluitingen

De pomp is voorzien van een bypass die de terugloopleiding in
verbinding stelt met de aanzuigleiding. De pomp is op de brander
bevestigd met de bypass, die afgesloten is met de schroef 6)
(Afb. 20 ).
Het is dus noodzakelijk de beide flexibele slangen met de pomp
te verbinden.
Als u de pomp laat werken met gesloten teruglo-
opleiding en gesloten bypass schroef, dan gaat hij
onmiddellijk kapot.
OPGELET
6427
Hydraulische installatie
D601
Afb. 20
20
11
7
6
D11075
+/- H
(meter) ø 8 mm
+ 4,0 51
+ 3,0 45
+ 2,0 39
+ 1,0 33
+ 0,5 29
Legenda (Afb. 20)
1 Aanzuiging pomp
2 Filter
3 Pomp
4 Drukregelaar
5 Terugvoerleiding
6 Bypass-schroef
7 Terugvoer pomp
8 Elektroklep
9 Leiding
10 Filter
11 Elektroklep
13 Leiding
14 Filter
M Drukmeter
V Vacuümmeter
Verwijder de doppen van de aanzuig- en terugloopleiding van de
pomp.
Draai op hun plaats de flexibele slangen met de standaard gele-
verde pakkingen vast.
Bij het monteren van de flexibele leidingen moet
hierop geen kracht uitgeoefend worden die ver-
buiging tot gevolg heeft.
OPGELET
NL
A
5
1
8
4
5
3
L (meter)
ø 10 mm ø 12 mm
100
100
95
80
72
2
Afb. 19
100
100
100
100
100
Tab. H
