5.7
Longueur du gueulard
Choisir la longueur du gueulard selon les indications du construc-
teur de la chaudière ; elle doit, en tous cas, être supérieure à
l'épaisseur de la porte de la chaudière, matériau réfractaire com-
pris.
Les longueurs L (mm) disponibles sont :

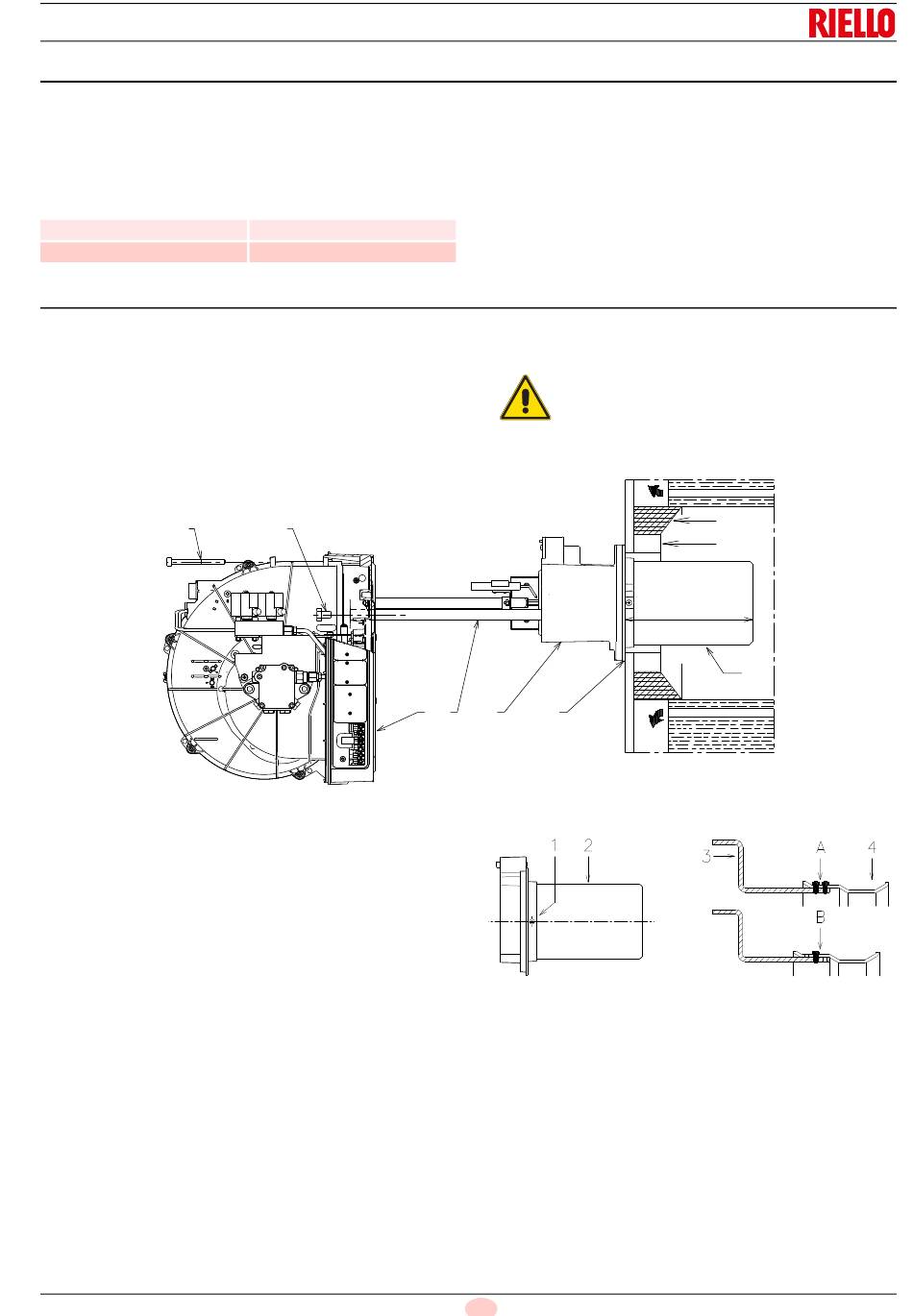

Gueulard 7) (Fig. 9)
• court
• long
5.8
Fixation du brûleur à la chaudière
Démonter le groupe vannes 7) (Fig. 9) et le manchon 5) du brû-
leur 4) :
retirer les vis 2) des deux guides 3) ;
retirer la vis 1) et déplacer le brûleur sur les guides 3) ;
monter les groupes 5) et 7) sur la plaque de la chaudière et
insérer le joint isolant 6) standard.
1
5.8.1
Réglage de l'obturateur
En cas de fonctionnement à la puissance maximale comprise
entre 165 et 390 kW, il est nécessaire de déplacer l'obturateur 4)
(Fig. 10) en le reculant d'un trou par rapport à la position stan-
dard.
Procéder comme suit :
desserrer les vis (1) et démonter le gueulard (2) ;
déplacer la tige (3) de la position A à la position B, reculant
ainsi l'obturateur 4).
Une fois cette opération effectuée, assembler le gueulard 2)
et revisser les vis 1).
Installation
RL 34/1 MZ
216
351
2
4
3
15
Pour les chaudières avec circulation des fumées sur l'avant 10)
(Fig. 9) ou avec chambre à inversion de flamme, réaliser une pro-
tection en matériau réfractaire 8), entre réfractaire chaudière 9)
et gueulard 7).
La protection doit permettre l'extraction du gueulard.
Pour les chaudières dont la partie frontale est refroidie par eau,
le revêtement réfractaire 8) -9) (Fig. 9) n'est pas nécessaire, sauf
indication expresse du constructeur de la chaudière.
Visser les quatre vis standard après avoir enduit leur filetage
de produits antigrippants.
L'étanchéité brûleur-chaudière doit être parfaite.
ATTENTION
10
5
6
10
F
9
8
L
7
D7433
Fig. 9
D9291
Fig. 10
