APPLICATION DU BRULEUR
A LA CHAUDIERE

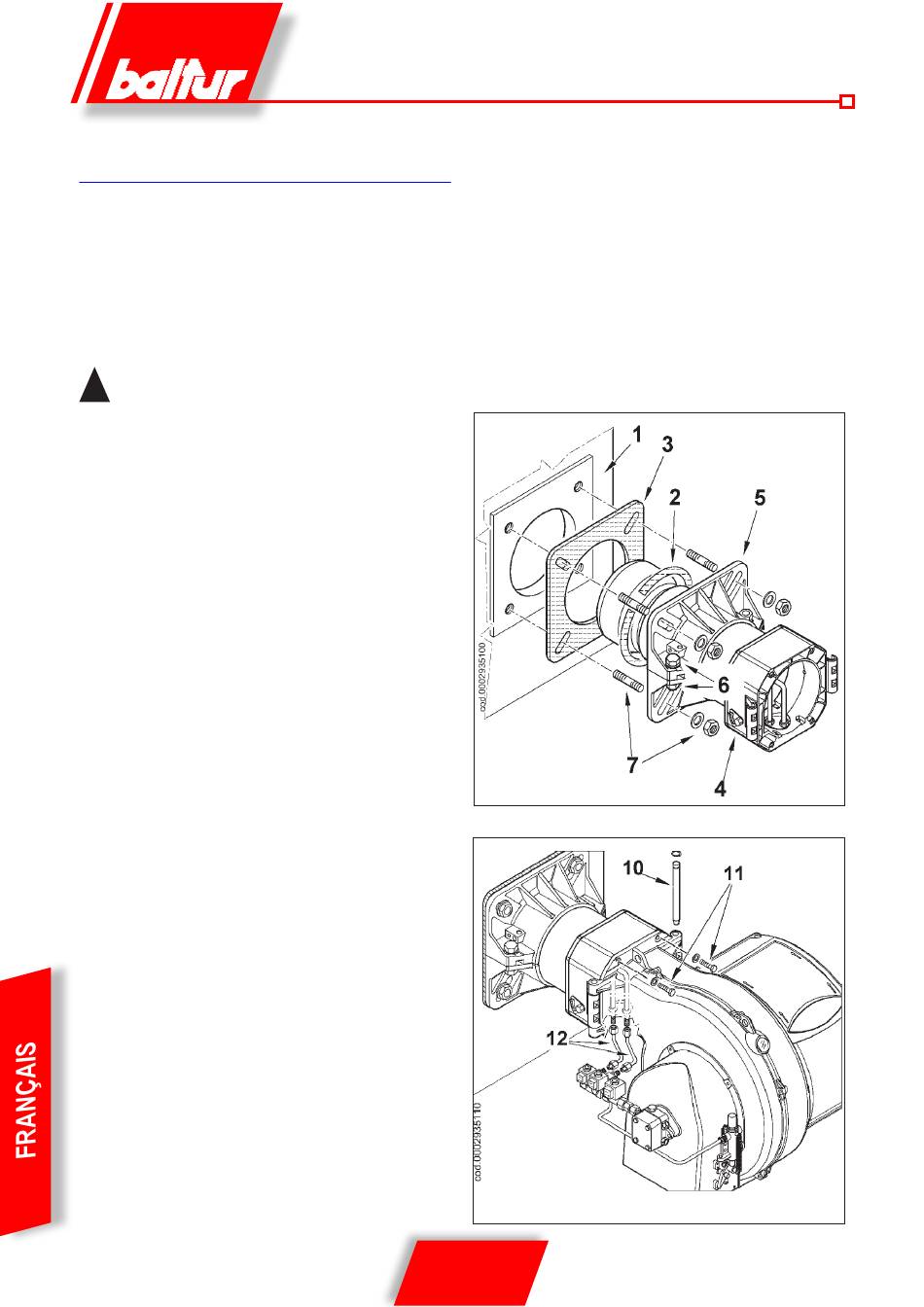

MONTAGE DU GROUPE TETE

• Adapter la position de la bride de fixation 5 en dévissant les vis
6 de façon que la tête de combustion pénètre dans le foyer sur
la longueur conseillée par le fabricant du générateur.
• Positionner sur le fourreau le joint isolant 3 en interposant la
corde 2 entre la bride et le joint.
• Fixer le groupe tête 4 à la chaudière 1 au moyen des boulons
prisonniers, des rondelles et des écrous correspondants fournis
en dotation 7.
Sceller complètement avec du matériel adapté l'espace
!
entre le fourreau du brûleur et l'orifice situé sur le réfractaire
à l'intérieur de la porte de la chaudière.

MONTAGE DU CORPS VENTILANT

• P ositionner les demi-charnières présentes sur la vis du brûleur
en face de celles présentes sur le groupe tête.
• E nfiler le goujon charnière 10 dans la position la plus adaptée.
• Relier les câbles allumage aux électrodes correspondantes,fermer
la charnière en bloquant le brûleur au moyen des vis 11 (N.4).

ACHEVEMENT BRULEUR

• E nlever les bouchons de protection en plastique (jaunes) des
raccords positionnés sous le groupe tête de combustion du
brûleur et à proximité des électrovannes.
• B rancher les tuyaux de fioul 12 fournis avec le brûleur aux
raccords respectifs en vérifiant leur parfaite étanchéité
hydraulique.
