中文

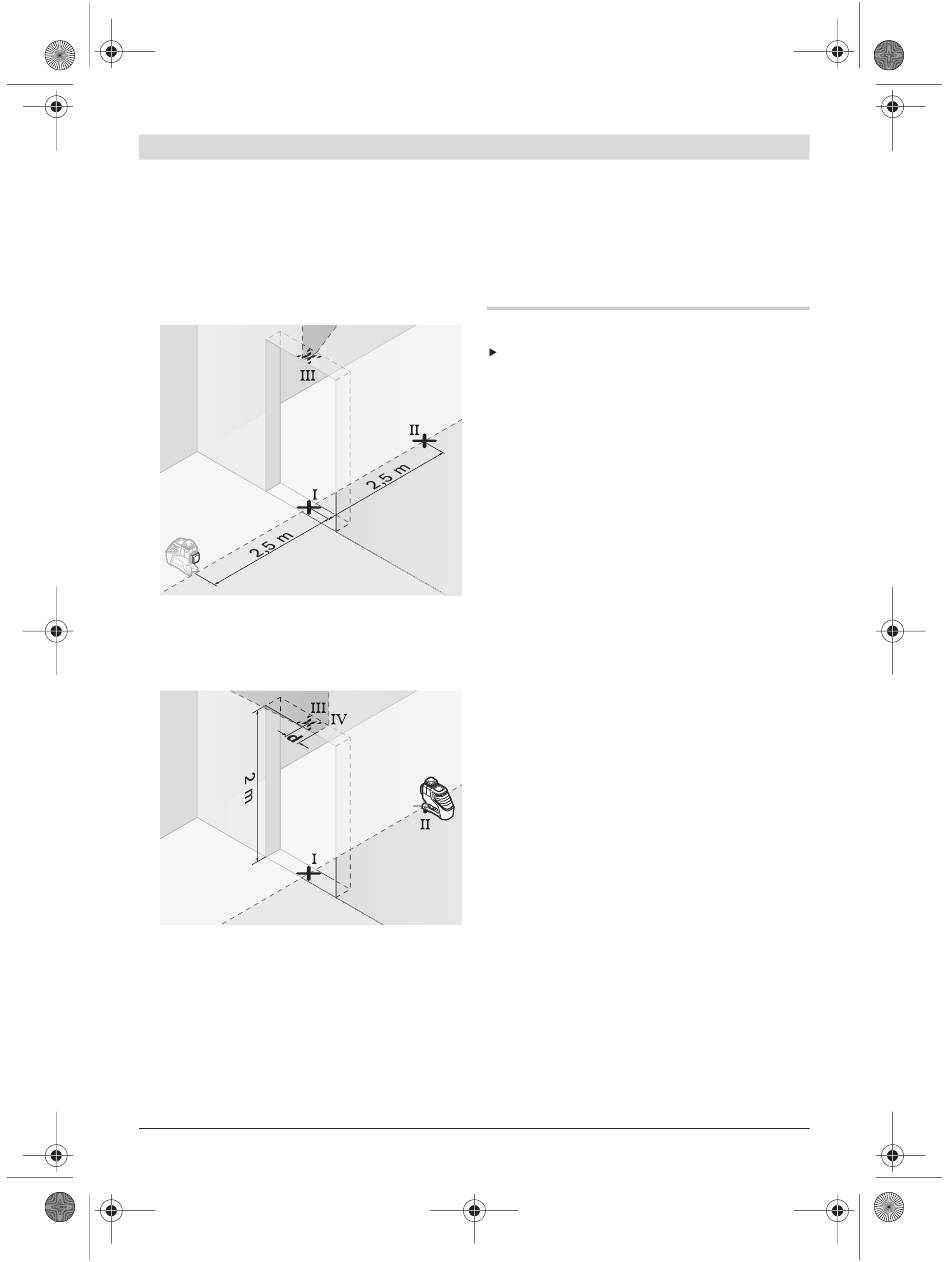

檢查垂直方向的激光束的找平精度
針對這項檢驗，您必須尋找一處有門孔而且地板堅實的
場地。此外，門孔的前后兩側至少要有 2,5 米的空間。
– 把測量儀放置在距離門孔 2,5 米處的堅實、平坦的地
面上 （不可以使用三腳架） 。讓測量儀在垂直測量
的功能上自動找平，並且把激光束朝向門孔。
– 找出投射在門孔地板上的垂直激光束的中心點，並
在該中心點打上記號 （點 I） 。在門孔的另一側約
5 米遠處再做一個記號 （點 II） ，在門孔的上緣做第
三個記號 （點 III） 。
– 先把測量儀器旋轉 180 度 並將它放在門孔的另一側 ，
要直接放在點 II 之下。 讓測量儀器找平，調整垂直激
光線段讓激光束的中心點準確地穿過點 I 和點 II。
– 在門孔上緣的激光線段中心點打記號，並將它定為
點 IV。
– 點 III 和點 IV 的差距 d 便是測量儀在垂直方向的實
際偏差。
– 測量門孔的高度。
1 609 929 S04 | (30.6.09)
最大許可偏差的計算方式如下 :
雙倍門孔高度 x 0,2 毫米 / 米
例子 : 如果門孔的高度為 2 米， 那麼最大的許可偏差為
2 x 2 米 x 0,2 毫米 / 米 = 0,8 毫米。 在接下的測量過
± ±
程中點 III 和點 IV 的最大距離不可以超過 0,8 毫米。
有關操作方式的指點
記號一定要打在激光束的中心位置。 激光束的寬度
會隨著距離的遠近而改變。
使用激光靶工作
在工作環境條件不良以及測量距離遙遠時，使用激光靶
15 可以改善激光光束的能見度。
激光靶 15 上的反射部分，能夠改善激光的辨識度。 如
果使用激光靶的透明部分，也能夠從激光靶的背面看見
激光。
使用三腳架工作 （附件）
三腳架是穩固而且能夠改變高度的測量底架。把測量儀
器的 1/4" 三腳架接頭 10 擰入三腳架 21 上的螺桿中，或
一般的三腳架中。如果把儀器安裝在一般的工地用三腳
架上，則要使用 5/8" 的三腳架接頭 9。使用三腳架上的
固定螺絲固定好測量儀器。
使用通用支撐固定 （附件） （參考插圖 D）
使用通用支架 19 可以將測量儀器固定在傾斜面、管子
或能夠讓磁鐵吸附 的材料上。通用支撐也可以充當地面
三腳架，它可以減輕調整測量儀器高度的工作。
使用測量板工作 （附件） （參考插圖 A
借助測量板 16，可以把地板上的激光記號點，或者把激
光的高度轉載到牆上。
使用零面和刻度盤可以測量改變高度後的位移距離，並
且把它轉載到其它的位置。因此不必重新調整測量儀的
高度。
測量板 16 覆蓋了反射膜，可以幫助操作者在遠距離或
日照強烈的環境中辨識激光束。當您的視線與激光平行
時，才能體會反射膜的加強激光功能。
操作儀器時使用激光接收器 （附件） （參考插圖 D）
在光線不利操作的環境中 （操作環境太亮，直接日照）
以及測量距離 很遠時，為了容易辨識激光可以使用激光
接收器 17。使用激光接收器時得開動脈沖功能 （參考
" 脈沖功能 "，頁數 252） 。
–
B）
