Exactidão de nivelamento
Influências sobre a precisão
A temperatura ambiente é o factor que tem a
maior influência. O raio laser pode especialmen-
te ser desviado por diferenças de temperatura
que percorrem do chão para cima.
As camadas de temperatura próximas ao chão
são maiores, o instrumento de medição deveria
sempre ser montado sobre um tripé, a partir de
uma distância de medição de 20 m. De preferên-
cia também deverá colocar o instrumento de
medição no centro da superfície de trabalho.
Além de influências externas, as influências espe-
cíficas do aparelho (como p.ex. quedas ou gol-
pes fortes) também podem levar a divergências.
Portanto deverá controlar a precisão do instru-
mento de medição antes de iniciar cada trabalho.
Controlar primeiro a exactidão de nivelamento
da linha de laser horizontal e em seguida a exac-
tidão de nivelamento da linha de laser vertical.
Se o instrumento de medição ultrapassar a di-
vergência máxima num dos controlos, deverá
ser reparado por um serviço pós-venda Bosch.
Controlar a exactidão de nivelamento
horizontal do eixo transversal
Para o controlo é necessária uma distância de
5 m, livre de obstáculos, sobre solo firme entre
duas paredes A e B.

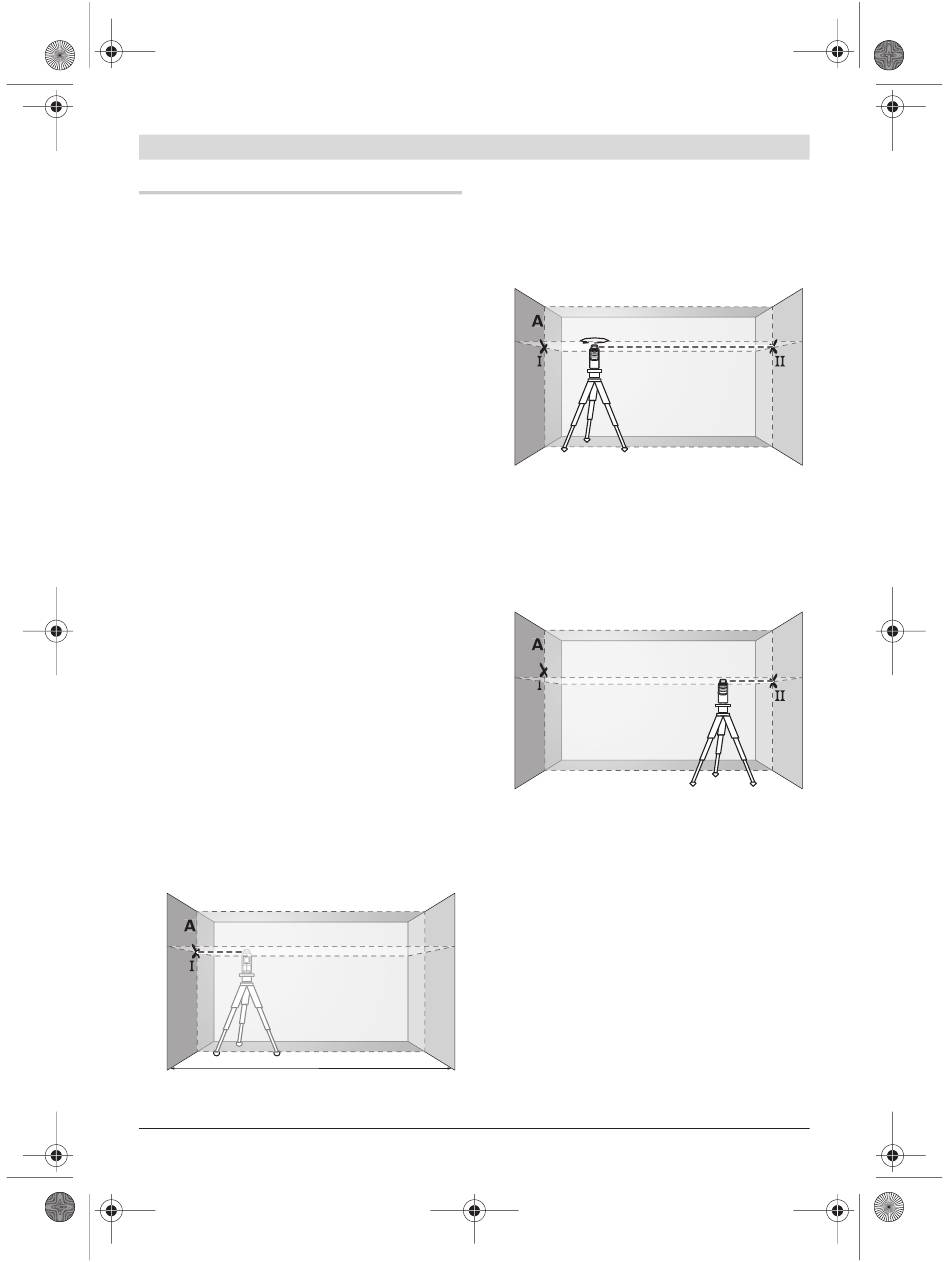

– Montar o instrumento de medição próximo à
parede A, sobre um tripé ou colocá-lo sobre
uma superfície firme e plana. Ligar o instru-
mento de medição. Seleccionar o funciona-
mento de linhas cruzadas com nivelamento
automático.
5 m
Bosch Power Tools
– Apontar o laser para a parede A próxima e
permitir que o instrumento de medição pos-
sa se nivelar. Marcar o centro do ponto, no
qual as linhas de laser se cruzam na parede
(ponto I).
180˚
– Girar o instrumento de medição 180°, permi-
tir que possa se nivelar e marcar o ponto de
cruzamento das linhas de laser na parede B
oposta (ponto II).
– Posicionar o instrumento de medição – sem
girar – perto da parede B, ligá-lo e aguardar
o nivelamento.
– Alinhar o instrumento de medição na altura
(com o tripé ou se necessário, colocando al-
go por baixo), de modo que o ponto de cru-
zamento das linhas de laser atinja exacta-
mente o ponto marcado anteriormente II na
parede B.
B
Português | 49
B
B
1 609 929 S04 | (30.6.09)
