180˚

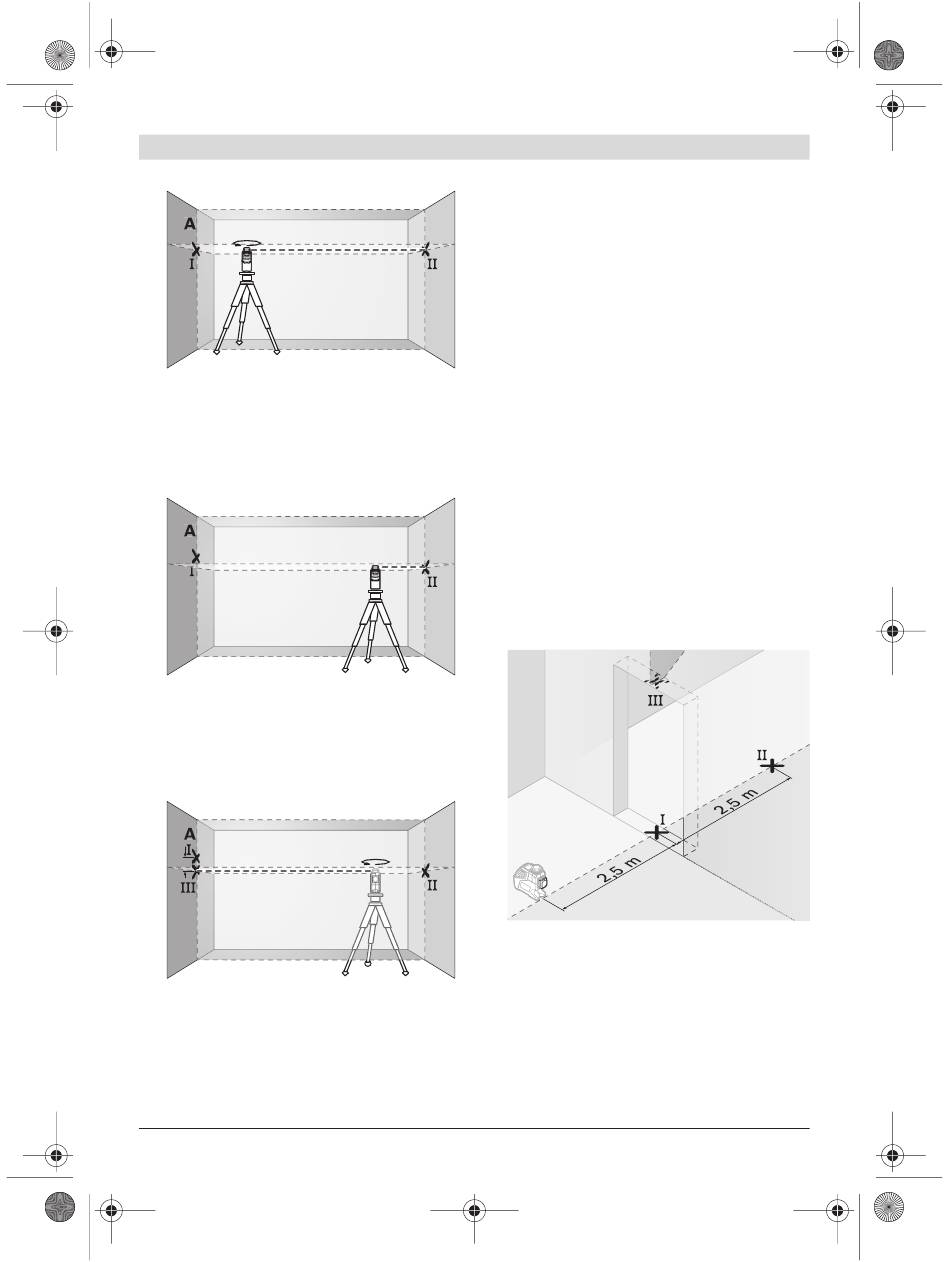

– Drej måleværktøjet 180°, lad det nivellere og
markér krydsningspunktet for laserlinjerne
på den modsatliggende væg B (punkt II).
– Placér måleværktøjet – uden at dreje det – i
nærheden af væg B, tænd for det og lad det
indnivellere.
– Indstil måleværktøjet i højden på en sådan
måde (ved hjælp af stativet eller i givet
fald ved at lægge noget ind under), at kryd-
ningspunktet for laserlinjerne nøjagtigt ram-
mer det tidligere markerede punkt II på
væggen B.
d d
– Drej måleværktøjet 180°, uden at højden æn-
dres. Indstil det i forhold til væggen A på en
sådan måde, at den lodrette laserlinje løber
Bosch Power Tools
gennem det allerede markerede punkt I. Lad
måleværktøjet nivellere og markér laserlinjer-
B
nes krydsningspunkt på væggen A (punkt III).
– Forskellen d mellem de to markerede punk-
ter I og III på væggen A er måleværktøjets
faktiske højdeafvigelse langs med den tvær-
gående aksel.
På målestrækningen 2 x 5 m = 10 m er den max.
tilladte afvigelse:
10 m x ±0,2 mm/m = ±2 mm.
Differencen d mellem punkterne I og III må som
følge heraf max. være 2 mm.
Kontrol af nivelleringsnøjagtighed for den
lodrette linje
Til kontrollen har du brug for en døråbning, hvor
der er mindst 2,5 m plads på hver side af døren
B (på fast grund).
– Stil måleværktøjet på en fast, jævn under-
grund 2,5 m fra døråbningen (ikke på et sta-
tiv). Niveller måleværktøjet i lodret drift med
nivelleringsautomatik og ret laserlinjen mod
døråbningen.
B
180˚
– Markér midten af den lodrette laserlinje for-
neden i døråbningen (punkt I), 5 m på den
anden side af døråbningen (punkt II) samt
øverst i døråbningen (punkt III).
