Overzichtsgrafiek
LET OP
Foutieve registratie van de hef- resp. zwenkbeweging
Verschillende instellingen van de overbrengingsomschakelaar en de fixering van de overbrenging leiden tot een hysteresis
van de positieregistratie. De hysteresis van de positieregistratie kan tot een instabiel regelgedrag van het hogere
regelsysteem leiden.
Zorg ervoor dat overbrengingsomschakelaar
•
ingesteld, op 33° of op 90°.
①
Fixering van de overbrenging
②
Transmissieoverbrenging op 33° te fixeren
③
Neutrale positie
④
Transmissieoverbrenging op 90° te fixeren
⑤
Overbrengingomschakelaar

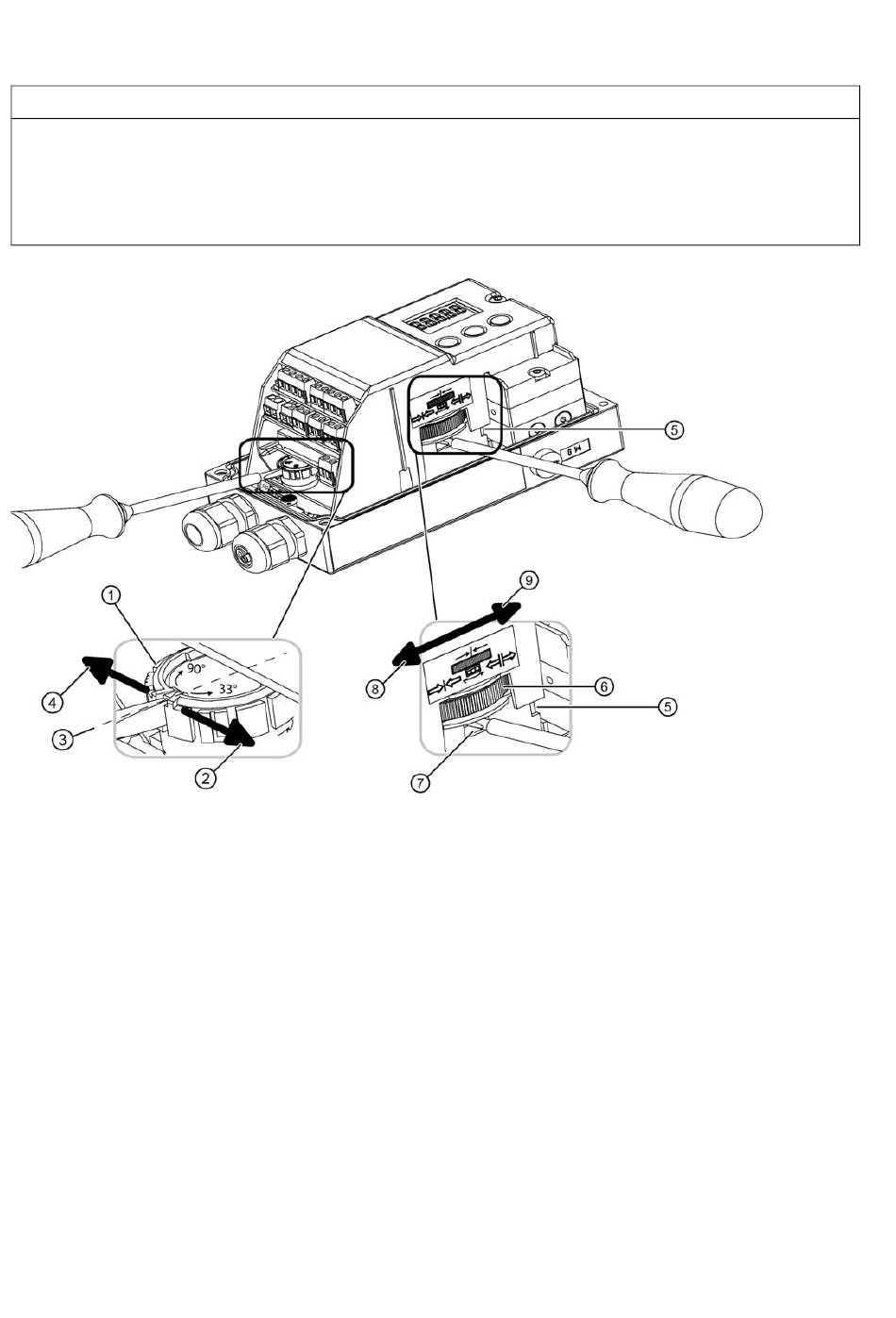

Beeld 3-2 Fixeren van slipkoppeling en transmissieoverbrenging
Voorwaarde
● De positieregelaar is aangebouwd.
● U weet of de transmissieoverbrenging op 33° of op 90° moet staan.
● De positieregelaar is succesvol in gebruik genomen, d.w.z. de initialisatie is met "FINISH" afgesloten.
302
⑤
en de fixering van de overbrenging
⑥
Slipkoppeling
⑦
Fixering van de slipkoppeling
⑧
Slipkoppeling fixeren
⑨
Slipkoppeling losmaken
①
op dezelfde waarde zijn
