4.2.5 NCS-Sensor an EMV-Filtermodul anschließen
Voraussetzung
Für den elektrischen Anschluss des Zubehörteils "NCS-Sensor zur kontakt- und berührungslosen Stellungserfassung" an
den Stellungsregler benötigen Sie das EMV-Filtermodul, Artikelnummer C73451-A430-D23. Der Stellungsregler versorgt
über das EMV-Filtermodul den NCS-Sensor mit Hilfsenergie.

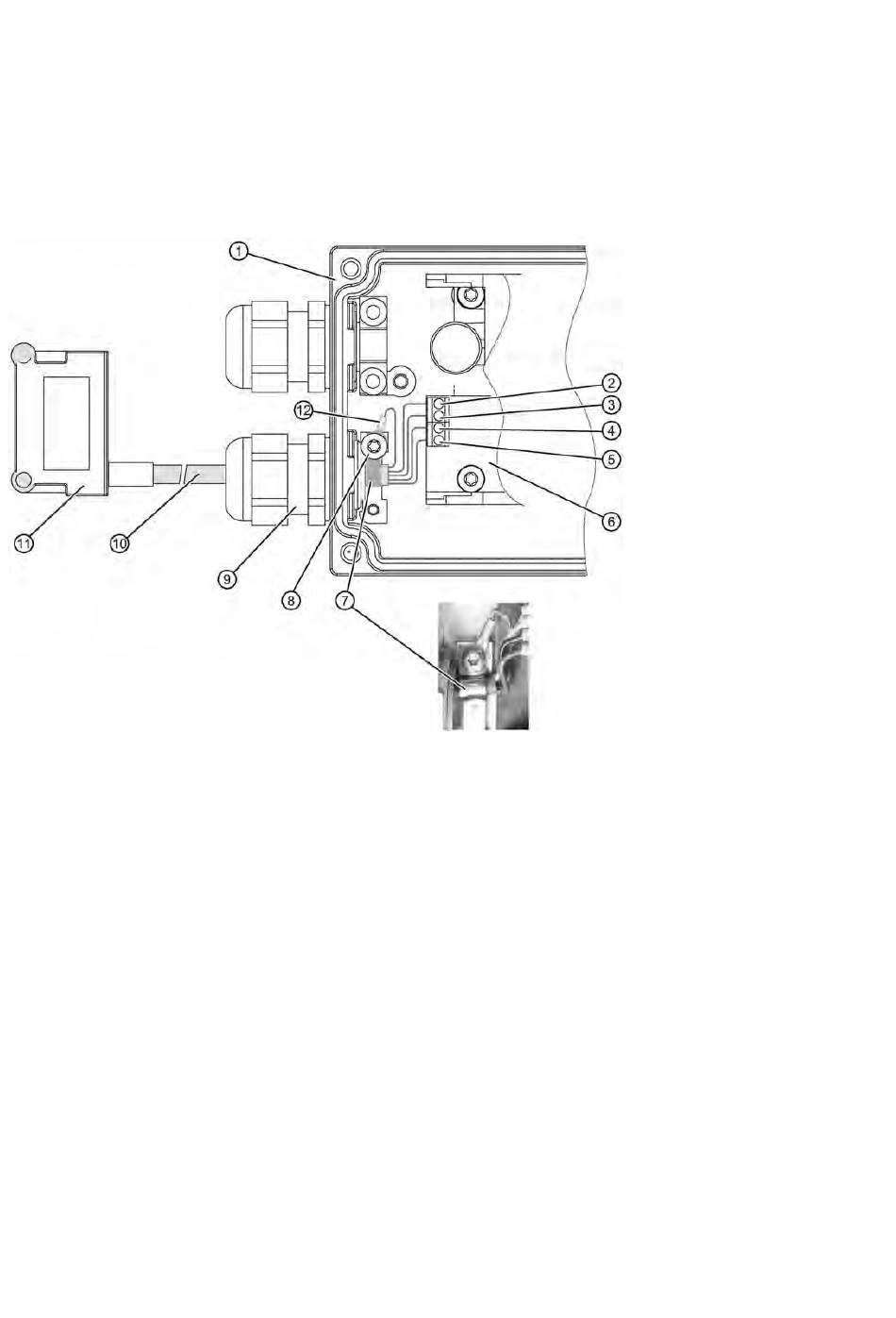

Anschlussgrafik
①
Stellungsregler (geöffnet)
②
Vcc: gelb
③
Vref: grün
④
Vpos: schwarz
⑤
Masse: braun
⑥
EMV-Filtermodul C73451-A430-D23
Bild 4-7 Beispiel Anschluss NCS an EMV-Filtermodul
Vorgehensweise
Der NCS-Sensor besitzt ein geschirmtes vierpoliges Kabel. Schließen Sie dieses vierpolige Kabel wie folgt an den
Stellungsregler an:
1. Führen Sie das vierpolige NCS-Kabel
Kabelverschraubung ist abhängig von der Geräteausführung des Stellungsreglers.
2. Schrauben Sie die Kabelverschraubung
3. Schließen Sie das vierpolige NCS-Kabel
4. Legen Sie die Kabelschelle
5. Schrauben Sie den Kabelschuh des Kabelschirms
des Stellungsreglers.
136
⑩
durch die Überwurfmutter und die Kabelverschraubung. Hinweis: Die Art der
⑨
fest.
⑩
entsprechend der Anschlussgrafik an den Stellungsregler an.
⑦
über den Mantel des vierpoligen NCS-Kabels
⑫
⑦
Kabelschelle
⑧
Schraube F3x8
⑨
Kabelverschraubung
⑩
Vierpoliges NCS-Kabel
⑪
Non-Contacting Sensor (NCS)
⑫
Kabelschuh des Kabelschirms
⑩
⑦
und die Kabelschelle
.
⑧
mit der Schraube am Massepunkt
