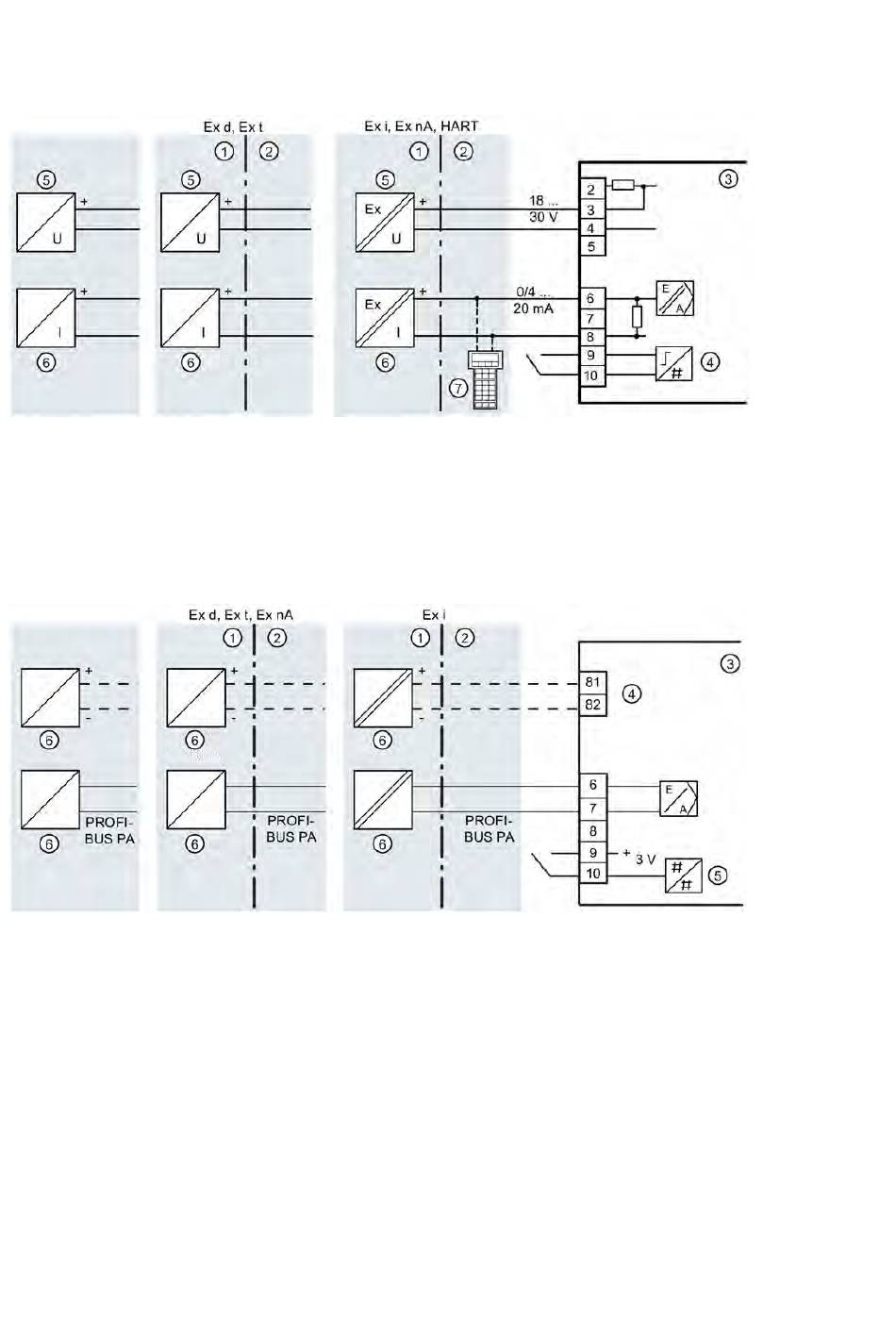

4.2.1.1
Grundelektronik 2-/3-/4-Leiter, mit Anschlussart 4-L, Anschlussgrafik (mit und ohne
HART)
①
Nicht explosionsgefährdeter Bereich
②
Explosionsgefährdeter Bereich
③
Grundelektronik
④
Binäreingang 1
Bild 4-4
Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 4-Leiter
4.2.2
SIPART PS2 mit PROFIBUS PA
①
Nicht explosionsgefährdeter Bereich
②
Explosionsgefährdeter Bereich
③
Grundelektronik
Bild 4-5
Geräteausführung mit PROFIBUS PA
134
⑤
Speisequelle
⑥
Signalquelle
⑦
HART-Communicator
④
Eingang: Sicherheitsabschaltung
⑤
Binäreingang 1
⑥
Signalquelle
SIPART PS2 (6DR5...)
A5E03436620-07, 10/2015
