Fig. 11

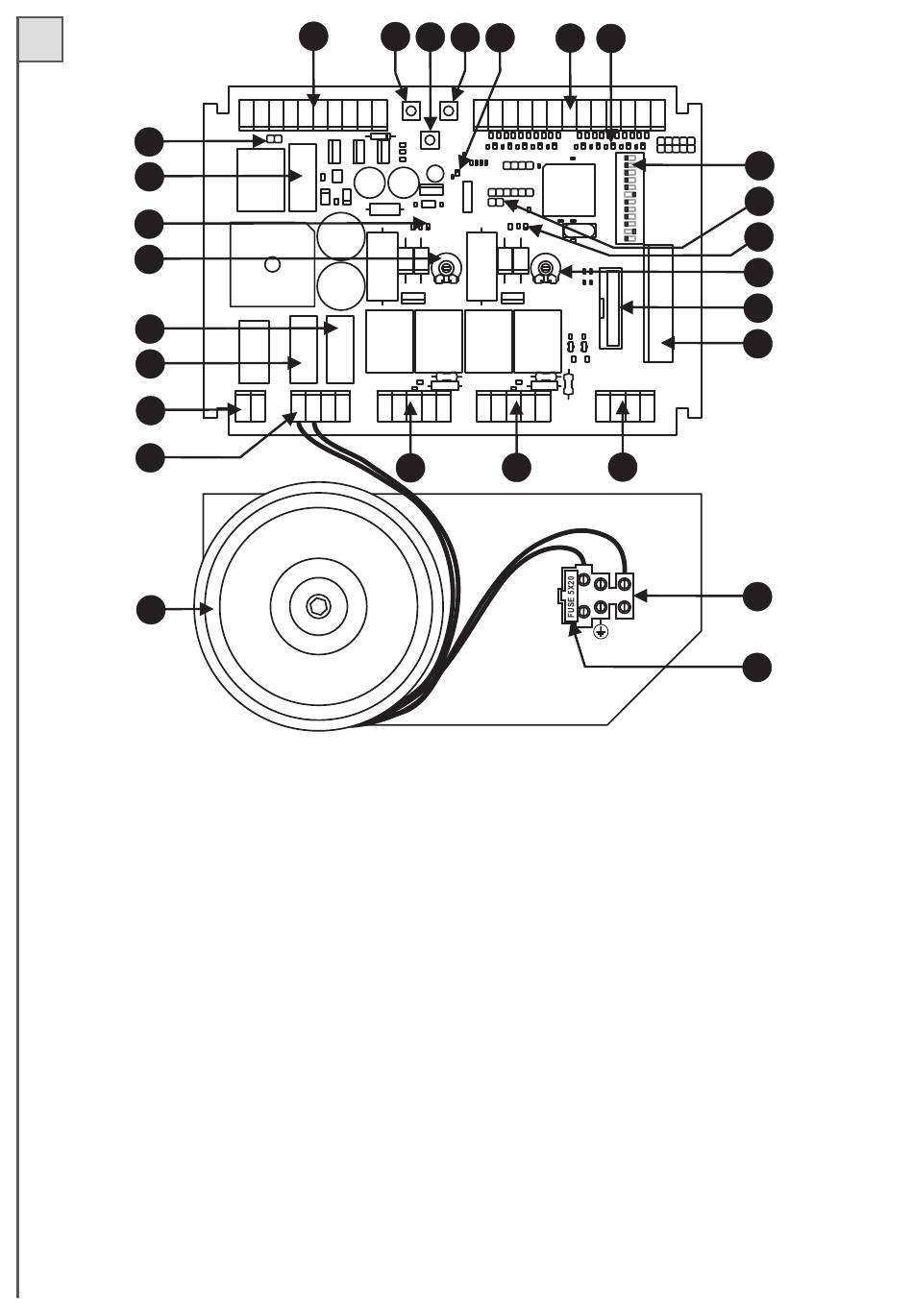

DESCRIZIONE DELLE PARTI (Fig. 1 1)
1 Fusibile linea 230V T2A (5x20 ritardato)
2 Morsettiera per collegamento linea alimentazione 230V
3 Trasformatore
4 Morsettiera per collegamento secondario trasformatore e caricabatteria (optional)
5 Morsettiera per collegamento luce cortesia (contatto pulito)
6 Fusibile bassa tensione 24V F16A (5x20)
7 Fusibile batteria/caricabatteria 24V T10A (5x20 ritardato)
8-Trimmer 1 per regolare la velocità
9-21 Led funzionamento motori (LD1 e LD2)
10 Fusibile ausiliari 24V F5A (5x20)
11 Test fotocellule (vedi capitolo FOTO-TEST)
12 Morsettiera per collegamento: alimentazione ausiliari, spia cancello aperto e elettroserratura.
13 Pulsante per Programmazione e Stop*.
14 Pulsante P3 (programmazione tempo Pausa)
15 Pulsante Passo/Passo (P/P)
16 Led Programmazione (LD3)
17 Morsettiera per collegamento comandi e sicurezze
18 Led di segnalazione stato ingressi comando. Led acceso = ingresso chiuso; led spento = ingresso aperto
19 Dip-switch funzioni
20 Reset centralina (cortocircuitare per un attimo i 2 pin equivale a togliere e ridare alimentazione alla centralina)
22 Trimmer 2 per regolare la velocità di rallentamento
23 Connettore per inserimento ricevitore a scheda modello OC (optional)
24 Connettore per inserimento ricevitore a scheda (optional)
25 Morsettiera per collegamento antenna e secondo canale del ricevitore radio
26-27 Morsettiere collegamento motori
* Questo pulsante di STOP
