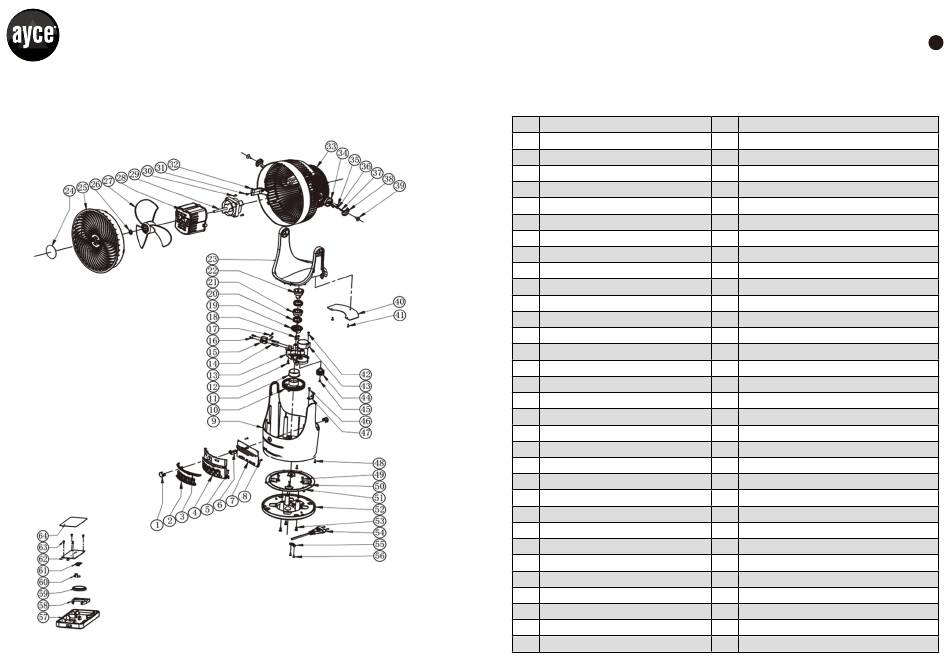

SCHÉMA TECHNIQUE
LISTE DES PIÈCES
Nr.
DESCRIPTION
1
CAPTEUR DE SIGNAL
2 BOUTON
3
BARRE DE LED
4
SUPPORT DU CIRCUIT IMPRIMÉ
5
VIS
6 SUPPORT DE LA TÊTE
7
PANNEAU DE CONTRÔLE
8
VIS
9
FUSELAGE
10 GROS ENGRENAGE
11
MANCHON
12
VIS
13
SUPPORT ROTATIF
14 BROSSE ÉLECTRIQUE
15
CADRE DE BROSSE ÉLECTRIQUE
16
VIS
17
VOIE DE CÂBLE
18 VIS
19 MANCHON D'ISOLATION
20
BAGUE EN CUIVRE
21
BAGUE DE FAISCEAU INFÉRIEUR
22 BAGUE DE FAISCEAU SUPÉRIEUR
23 FUSELAGE
24
PLAQUE DÉCORATIVE
25
COUVERCLE DU VENTILATEUR
26 GRILLE DU VENTILATEUR
27 PALES
28
PROTECTION MOTEUR
29
MOTEUR PRINCIPAL
30 VIS
31 VIS
32
COUVERCLE
32 | 33
Nr.
DESCRIPTION
33
COUVERCLE ARRIÈRE
34 AXE ARRIÈRE
35
VIS
36
PETIT RESSORT
37
CLOU DE POSITIONNEMENT
38 LAME DE SÉPARATION
39
VIS
40
PANNEAU D'ALIMENTATION ÉLEC-
41
TRIQUE
42 VIS
43
VIS
44
MOTEUR PAS-À-PAS
45
PIGNON
46 VIS
47
VIS
48
PANNEAU DE RÉCEPTION
49
VIS
50 VIS
51 BOULE EN ACIER
52
BAGUE D'USURE
53
COUVERCLE DE BASE
54 VIS
55 CORDON D'ALIMENTATION
56
CODE DE LIGNE
57
VIS
58 BOÎTIER DE LA TÉLÉCOMMANDE
59 COUVERCLE DE LA PILE
60
BATTERIE
61
CONTACT POSITIF DE LA PILE
62 CONTACT NÉGATIF DE LA PILE
63 CIRCUIT IMPRIMÉ DE LA TÉLÉCOMMANDE
64
VIS
F
