Ayce PREDATOR 8 Manuel D'utilisation page 25

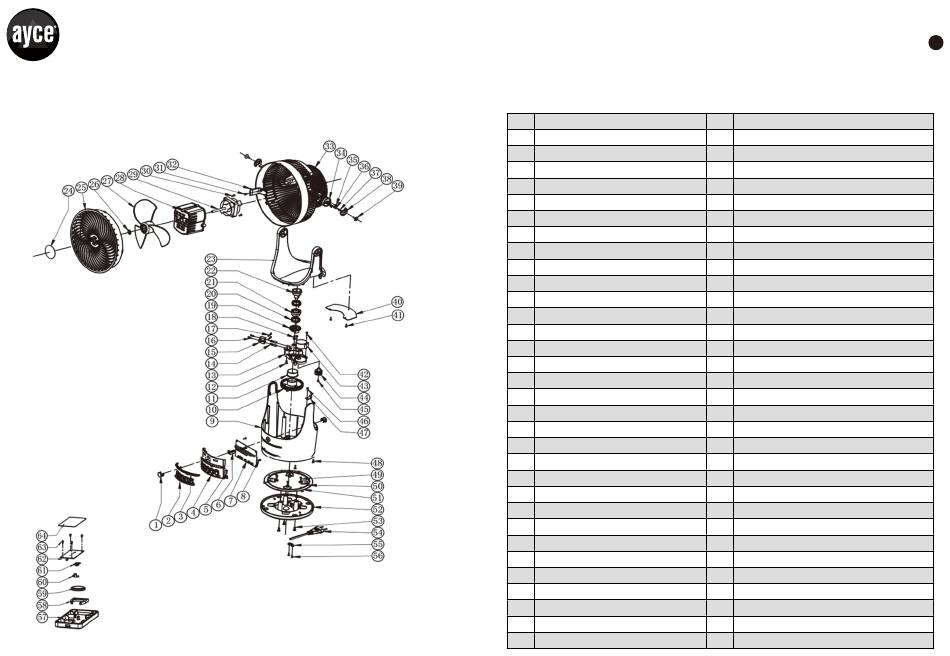

SCHEMA TECNICO
LISTA DELLE COMPONENTI
DESCRIZIONE
NO.
1 FINESTRELLA RICEZIONE
2
PULSANTE
3
FASCETTA INDICATORI LED
4 SUPPORTO CIRCUITO STAMPATO
5 VITE
6
SEDE TESTA RICEZIONE
7
PANNELLO DI CONTROLLO
8 VITE
9 CORPO ESTERNO
10
INGRANAGGIO GRANDE
11
MANICOTTO
12 VITE
13 SUPPORTO ROTANTE
14
SPAZZOLA ELETTRICA
15
STAFFA SPAZZOLA ELETTRICA
16 VITE
17 PASSACAVO
18
VITE
19
MANICOTTO ISOLANTE
20 ANELLO DI RAME
21 ANELLO FASCIO INFERIORE
22
ANELLO FASCIO SUPERIORE
23
CORPO ESTERNO
24
LAMIERA DECORATIVA
25 COPERTURA A RETE
26
BLOCCAGGIO LAMA VENTOLA
27
LAMA
28
COPERCHIO MOTORE
29 MOTORE PRINCIPALE
30
VITE
31
VITE
32
COPERTURA FILO
48 | 49
DESCRIZIONE
NO.
33 COPERTURA POSTERIORE
34
ASSE POSTERIORE
35
VITE
36 PICCOLA MOLLA
37 CHIODO DI POSIZIONAMENTO
38
SEPARATORE A LAMA
39
VITE
40 SCHEDA DI POTENZA
41 VITE
42
VITE
43
MOTORE PASSO-PASSO
44 PIGNONE
45 VITE
46
VITE
47
SCHEDA RICEZIONE
48 VITE
49 VITE
50
SFERA D'ACCIAIO
51
ANELLO DI RASAMENTO
52 COPERTURA BASE
53 VITE
54
CAVO DI ALIMENTAZIONE
55
CODICE LINEA
56
VITE
57 SCATOLA TELECOMANDO
58
COPERCHIO BATTERIA
59
BATTERIA
60
CONTATTO POSITIVO BATTERIA
61 CONTATTO NEGATIVO BATTERIA
62
CIRCUITO STAMPATO TELECOMANDO
63
VITE
64
PANNELLO TELECOMANDO
I
