MONTAGE ET PRÉPARATION
(7.1)

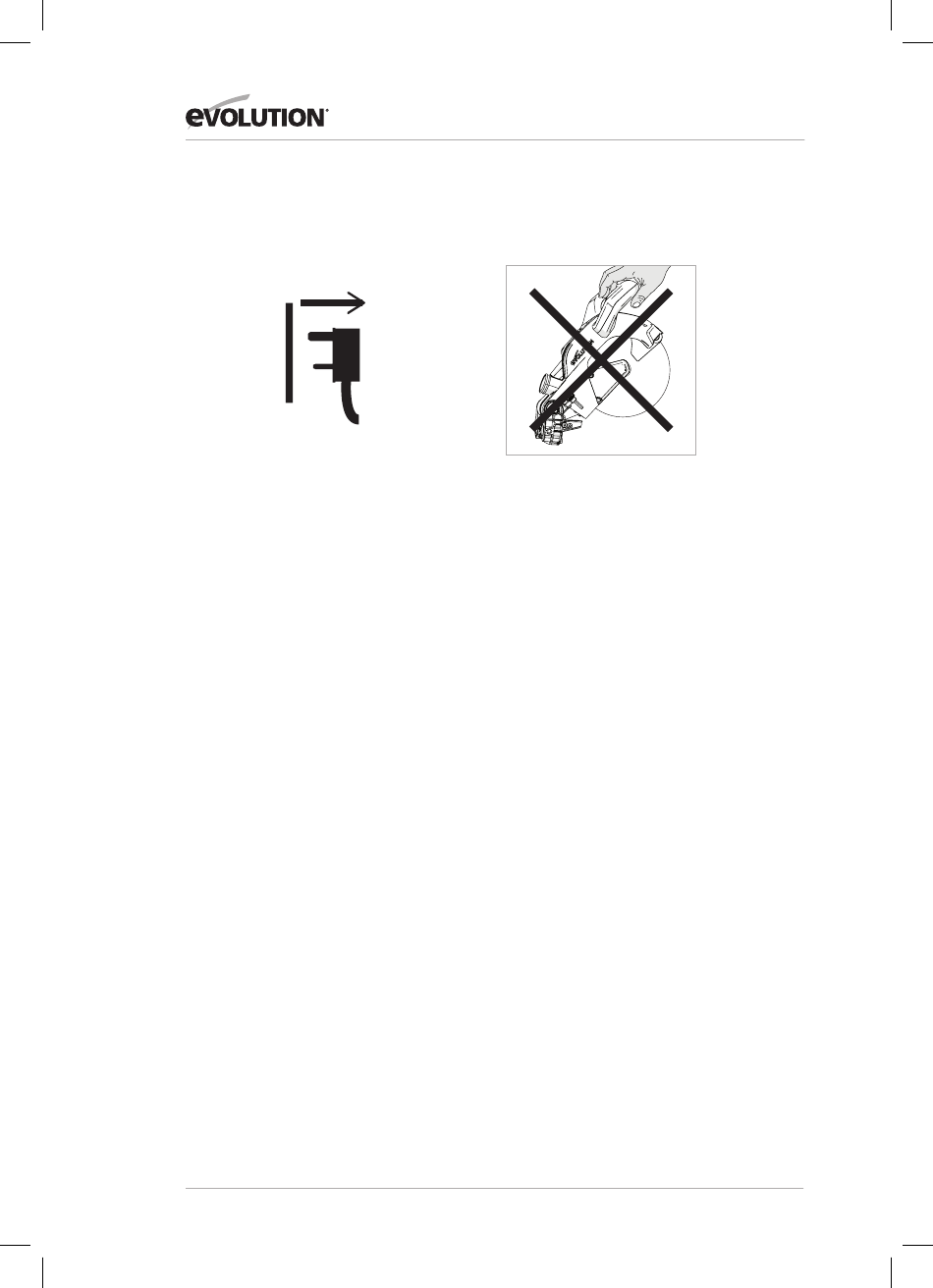

AVERTISSEMENT: Débranchez toujours la
scie de l'alimentation électrique avant de
faire des réglages.
La mise en service de cette machine nécessite
un montage mineur. En montant cette
machine, le propriétaire/l'opérateur pourra
mieux comprendre ses fonctionnalités
avancées. L'opérateur devrait pouvoir exploiter
le potentiel complet de la machine une fois
cette dernière en service.
Remarque: Prenez connaissance des
diagrammes représentant la machine montée.
Vous pourrez alors mieux la comprendre et
vous pourrez la monter plus facilement.
OUTILS NÉCESSAIRES
POUR LE MONTAGE ET LES
RÉGLAGES
Clé hexagonale : fournie et située dans un
support de rangement spécifique sur la
machine. (Fig. 1)
Tournevis plat : non fourni.
Remarque: Le processus de montage n'est à
réaliser qu'une seule fois.
Une fois le montage terminé, n'essayez pas de
démonter la machine.
La lame et d'autres petites pièces doivent
également être montées par le propriétaire/
l'opérateur.
Remarque: Vous devez réaliser des
vérifications de sécurité à la fin du montage
et avant l'utilisation de la machine
(voir pages 67).
www.evolutionpowertools.com
AVERTISSEMENT : Ne branchez en aucun cas
la tête de coupe à l'alimentation électrique
pour tenter de l'utiliser comme une scie
circulaire manuelle.
LES DIFFÉRENTES PIÈCES
Quatre (4) pièces principales doivent être
assemblées (y compris la lame), et deux (2) autres
petites pièces doivent être connectées.
De plus, vous devrez également monter la lame
(fournie).
• La base tournante et le collet du biseau (Fig. 2)
• es glissières du chariot (Fig. 3)
• La tête de coupe (en position « verrouillée vers le
bas », comme au déballage) (Fig. 4)
• La lame (Fig. 5)
Remarque : La lame est la dernière pièce à être
montée. Elle ne doit être montée qu'après la fin du
processus de montage, une fois que la machine
a été soumise aux vérifications de sécurité du
montage. (voir pages 68).
LE BOUTON DE VERROUILLAGE
DE L'ONGLET
(Fig. 6)
La bonde filetée du bouton de verrouillage de
l'onglet coulisse dans un trou à l'avant de la
poignée de verrouillage de l'onglet (Fig. 7) et se
visse dans un bossage fileté interne situé à la base
de la machine.

LE COLLET DU BISEAU

Remarque : Le collet du biseau est fourni monté
sur le plateau rotatif. Le collet du biseau doit être
réglé sur la position 0°.
• Desserrez la vis de blocage du biseau à l'aide de
la poignée de verrouillage du biseau. (Fig. 8)
• Faites pivoter le collet du biseau en position
verticale pour qu'il repose sur la butée à 0°.
• Serrez la poignée de verrouillage du biseau.
54
