1.2. Allgemeine Beschreibung

Schutzabdeckung in
U-Form
Sichtfenster der LEDs

1.3. Bedeutung der LEDs

Leuchtanzeige leuch-
tet Orange : das Gerät
ist an das Stromnetz an-
geschlossen und befindet
sich in Standby-Funktion
für das Senden oder den
Empfang von Daten.

1.4. Befestigungssystem (Hutschiene)

Werksseitig bereits an allen Geräteversionen montiert. Die Befestigung ermöglicht:
• den Gerätekörper des Modems an einer Hutschiene (DIN-Rail) zu befestigen, wenn die Schutzabdeckung des
Modems entfernt ist.
• die Verriegelung von Befestigungsmaterialien für Antennenmast oder die Wandmontage.
1.5. Zubehör
Die Modems der Reihe ARF868 werden mit verschiedenen dedizierten Zubehörteilen geliefert, die die Montage in
Innenräumen oder im Freien an Mauern, Pfosten, Masten... ermöglichen.
Darüber hinaus sind Optionen zum Schutz des Geräts verfügbar, die an den Modems der Reihe ARF868 montiert
werden können, damit diese auch in anspruchsvollen Umgebungen eingesetzt werden können:
• Option IP53 mit zusätzlicher Schutzabdeckung für die elektrischen Anschlüsse mit Hilfe eines passenden
Schaumteils.
• Option IP67 mit zusätzlicher Schutzabdeckung für die elektrischen Anschlüsse mit einem Kabeldichtungssystem
(Kabelstopfbuchsen).

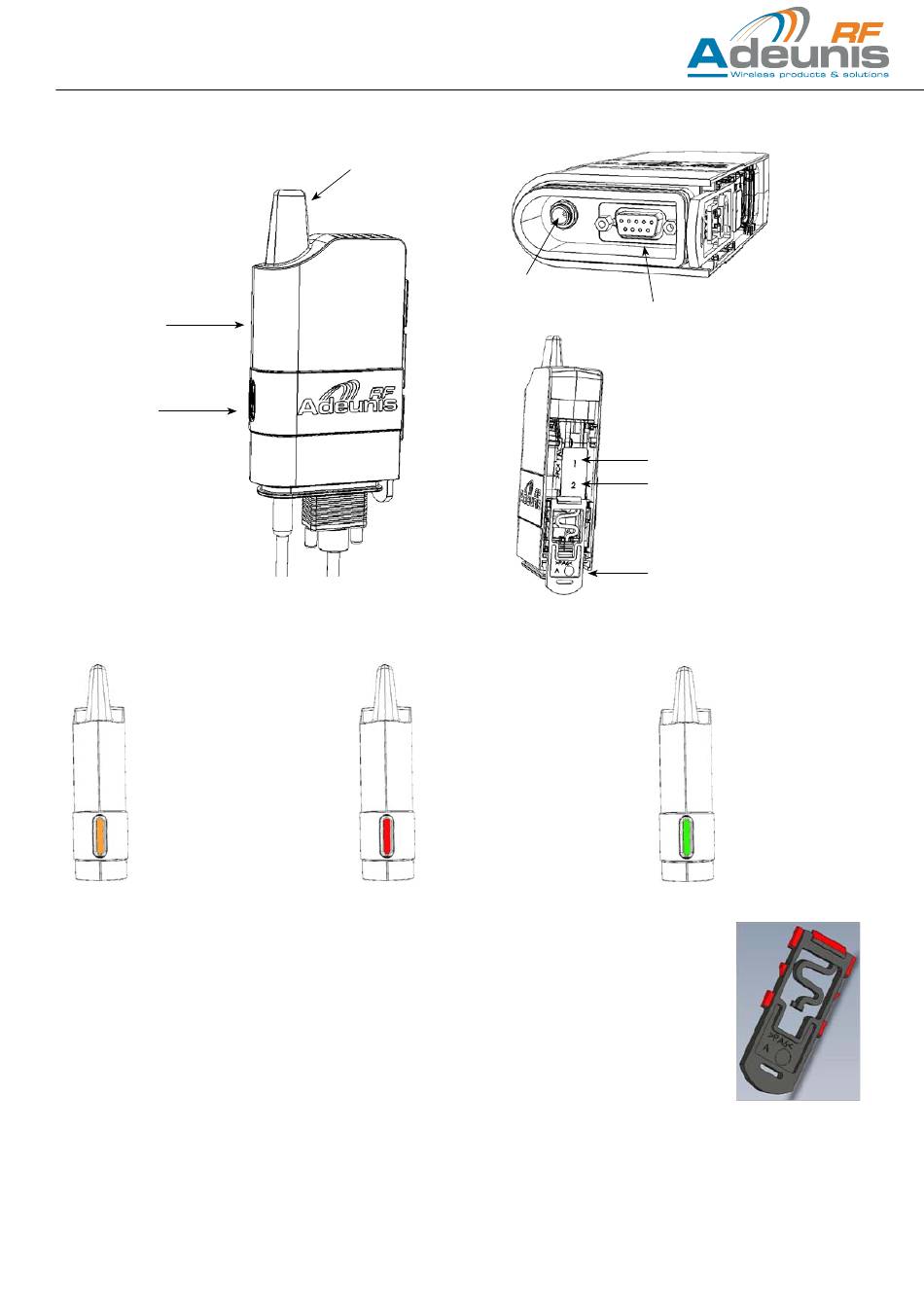

integrierte Antenne
Anschlussbuchse
Stromversorgung
Leuchtanzeige
leuchtet Rot: Das Gerät
sendet gerade Daten.
Sub-D9 Pin-Steckanschluss
(RS232/RS485)
BP 1
BP 2
Verriegelung Hutschiene
Leuchtanzeige
leuchtet Grün :
Das Gerät empfängt
gerade Daten.
