ARF868 Radio Modems - User guide version V1.6

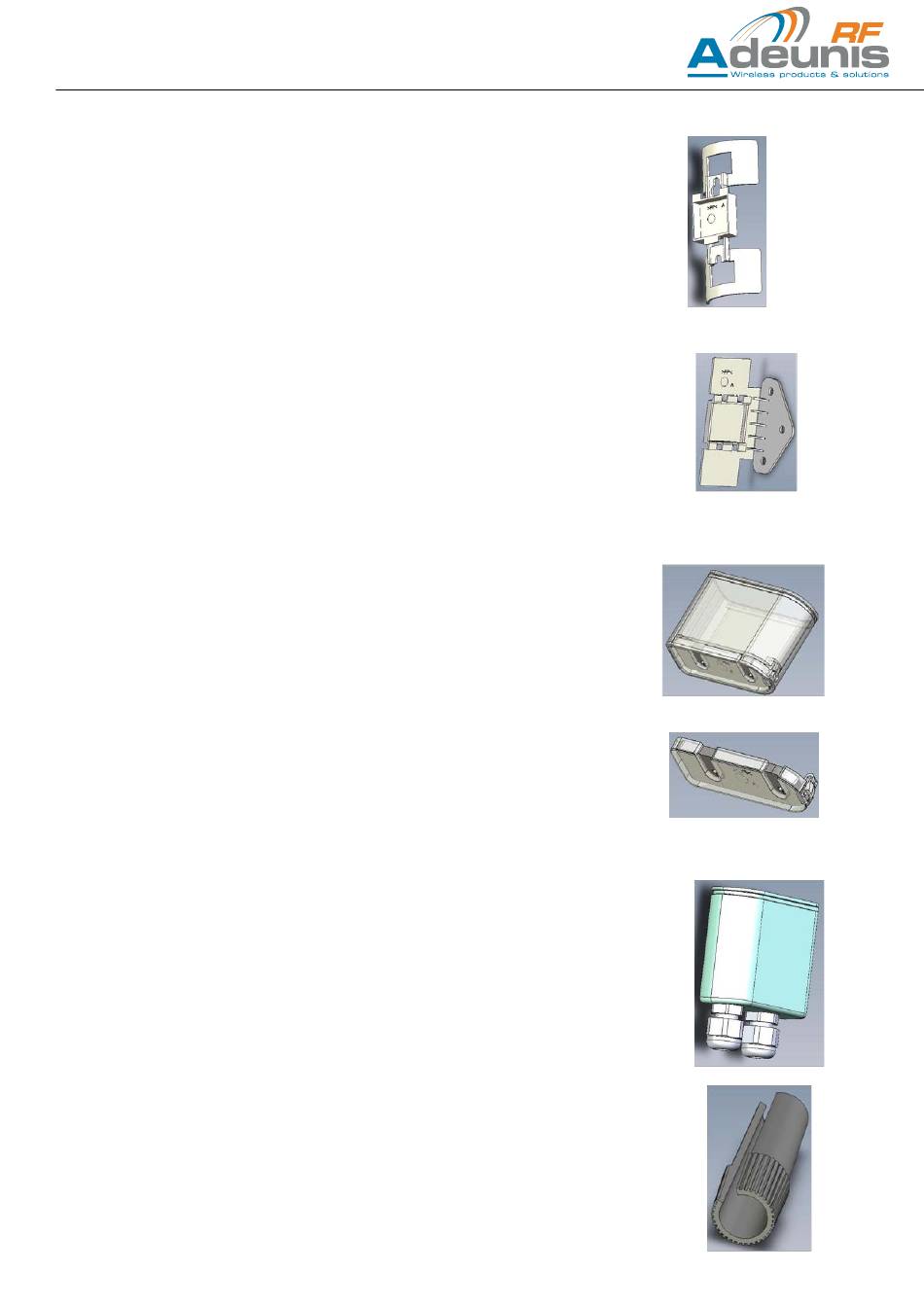

Fijación Mástil / Poste
• Accesorio universal que permite fijar el módem a todo tipo de soporte:
- Mástil / poste de diferentes diámetros (aletas flexibles)
- Soporte plano (pared, panel, etc...)
• El accesorio debe fijarse previamente a la base prevista con ayuda de tornillos o abrazaderas.
• Seguidamente, el módem podrá fijarse al accesorio por medio del cerrojo Riel DIN.
En esta posición, el módem se encuentra a 90° con relación al soporte mural, lo cual permite preser-
var una distancia mínima entre la antena y las eventuales masas metálicas.
Fijación mural a 90°
• Accesorio que permite fijar el módem a un soporte plano (pared, panel, etc...)
• El accesorio debe fijarse previamente al soporte plano con ayuda de tres tornillos.
• Seguidamente, el módem podrá fijarse al accesorio por medio del cerrojo Riel DIN.
• En esta posición, el módem está paralelo al soporte mural. Se evitará este tipo de montaje sobre
un soporte plano metálico.
Capot IP53
El sistema capó IP53 consta de 3 piezas:
• El capó, el cual se posiciona bajo la parte inferior del módem para proteger los conectores.
• La tapa enclipsable inferior, que deja pasar las salidas de cables.
• La espuma, que se coloca entre la tapa y la base inferior del capó y que, una vez comprimida,
asegura una eficaz estanqueidad.
La instalación en el módem se efectúa en el orden siguiente:
• Los cables eléctricos equipados con conectores se introducen en el capó por la parte inferior y se
conectan a las bases hembra del módem (ver la parte conexión eléctrica).
• Seguidamente, la parte superior del capó se introduce en la parte inferior del módem que
contiene los conectores hembras, la cual habrá sido equipada previamente con la junta tórica.
• La envoltura de protección en «U» del modem asegurará finalmente la fijación del capó IP53
una vez colocado.
• Solo queda cerrar el capó IP53 sobre la parte inferior mediante la siguientes operaciones:
• La espuma se coloca alrededor de los cables, gracias a las ranuras previstas para este fin, y se
traslada hasta la parte inferior del capó.
• Finalmente, el capó se enclipsa para comprimir la espuma eliminando así el juego alrededor de
los hilos de los cables.
• Dimensiones internas: Altura 42mm / Ancho 63mm / Espesor 25.2mm
• Dimensiones externas: Altura 50 mm / Ancho 67.5mm / Espesor 29.7mm
Capó IP67
• Este capó se presenta bajo el mismo principio que el capó IP53, pero está equipado, en la salida
de cables, con 2 prensaestopas que aseguran la estanqueidad contra las proyecciones de agua.
• En cambio, su utilización no es compatible con los cables ya equipados con conectores, ya que
estos no podrán introducirse a través de los prensaestopa.
• Dimensiones internas: Altura 52.2mm / Ancho 63mm / Espesor 25.2mm
• Dimensiones externas: Altura 83.5mm / Ancho 67.5mm / Espesor 29.7mm
Herramienta de bloqueo del conector de alimentación Jack
• Permite acceder a la conexión del jack de alimentación en las versiones estándar cuando el perfil
de la platina inferior del módem no permite acceder fácilmente.
• La herramienta se introduce primeramente en el cable de alimentación gracias a la ranura lateral
y se sube a lo largo de ese mismo cable hasta englobar el conector macho a conectar.
• El conjunto se presenta en la base jack hembra, en el perfil de la platina inferior del módem.
• Una vez introducido éste, una rotación de la herramienta permite bloquear el conector a la base
